Замена объектива Canon PowerShot S110

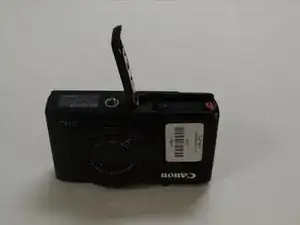

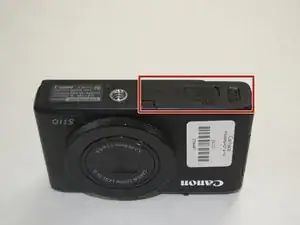

Извлеките аккумулятор, сдвинув крышку на дне камеры.

Это необходимо для предотвращения короткого замыкания и продолжения разборки.

Удаление следующих 6 крестовых винтов даст доступ внутрь корпуса камеры:

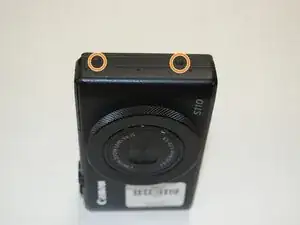

Снимите два винта с правой стороны камеры, рядом с разъёмом HDMI.

Снимите два винта с противоположной стороны камеры.

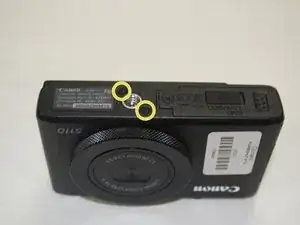

Снимите последние два винта на нижней стороне камеры, рядом с отверстием для штативного крепления.

Освободите все защёлки по периметру пластикового корпуса, и он снимется.

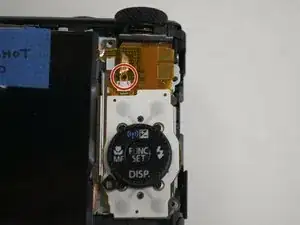

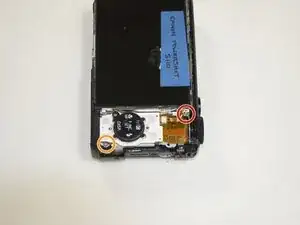

Снимите крестовый винт рядом с дисплеем, удерживающий кронштейн.

Снимите второй крестовый винт в нижнем углу, чтобы облегчить снятие кронштейна.

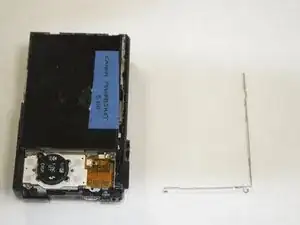

Поднимите кронштейн крепления дисплея и отложите его в сторону.

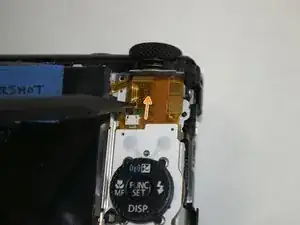

С помощью пластикового лопаточки медленно извлеките шлейф через отверстие, показанное на изображении. Первый из трёх разъёмов логики, соединяющих дисплей с камерой, теперь отключён.

Дисплей теперь должен быть частично отсоединён от задней части камеры.

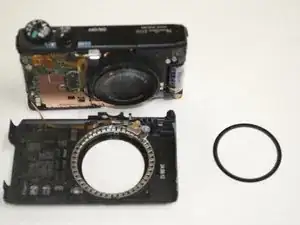

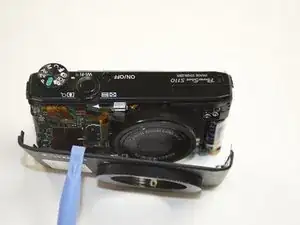

Чтобы удалить два других разъёма, необходимо снять переднюю часть корпуса. Медленно подденьте по краям пластиковым инструментом, чтобы освободить корпус. С внутренней стороны камеры выпадет кольцо объектива; отложите его в сторону.

Снимите два винта, удерживающие верхнюю часть пластикового корпуса. Один короткий, один длинный.

С помощью лопатки снимите две резиновые накладки с верхней части камеры, чтобы не тянуть за гибкий кабель.

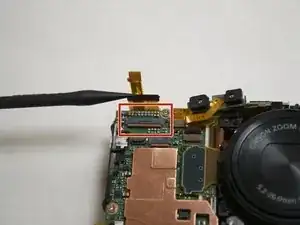

Поднимите фиксатор, удерживающий этот логический шлейф.

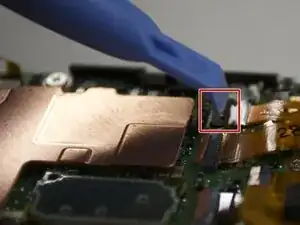

Поднимите второй фиксатор, удерживающий другой шлейф; после этого оба кабеля легко снимутся.

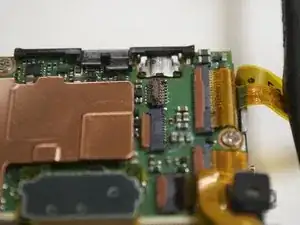

Поднимите фиксатор и снимите последний шлейф.

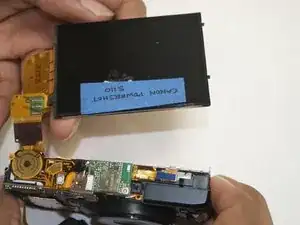

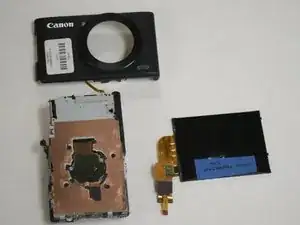

Дисплей теперь можно поднять с камеры, а шлейфы, подключённые спереди, можно вынуть.

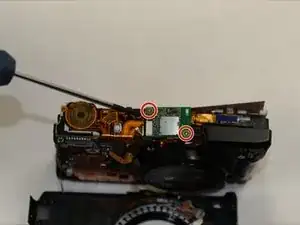

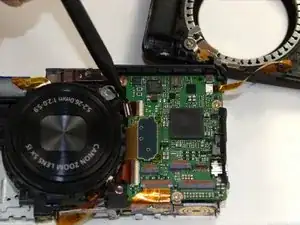

С помощью крестовой отвёртки снимите винты с маленькой печатной платы в верхней части камеры.

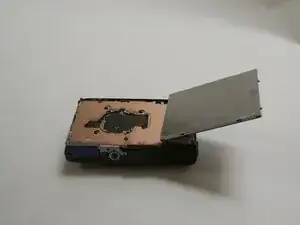

Это позволит полностью снять медную панель вручную или инструментом для поддевания.

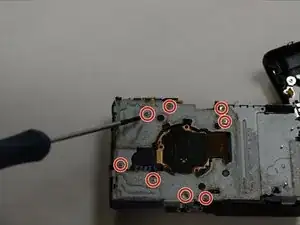

С помощью крестовой отвёртки снимите 8 винтов, прикрепляющих металлическую панель к камере.

При повторной сборке убедитесь, что винты возвращаются в свои конкретные отверстия, чтобы избежать повреждения камеры.

Чтобы снять блок вспышки, отключите разъём гибкого кабеля, затем отведите блок вспышки в сторону.

Будьте осторожны при обращении с блоком вспышки, так как имеется минимальная пластиковая защита от электрического удара.

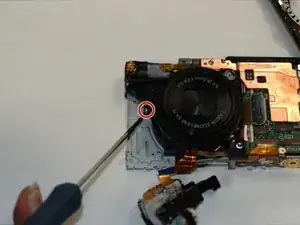

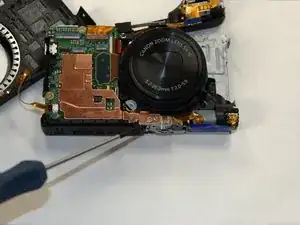

Снимите крестовый винт на передней стороне объектива.

Снимите крестовый винт, удерживающий медную пластину на месте.

С помощью инструмента для поддевания снимите медную пластину.

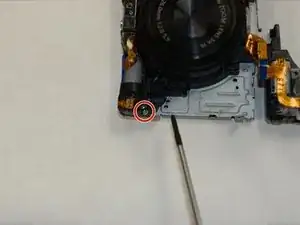

Снимите указанный винт на передней стороне объектива с помощью крестовой отвёртки.

Затем снимите небольшой прикреплённый шлейф, подняв защёлку и аккуратно вытянув шлейф.

Поднимите объектив, чтобы открыть винты под ним.

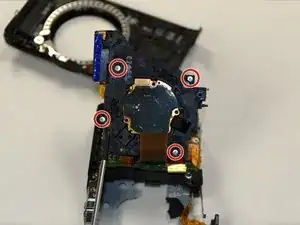

Снимите 4 крестовых винта, соединяющих объектив с кронштейном объектива.

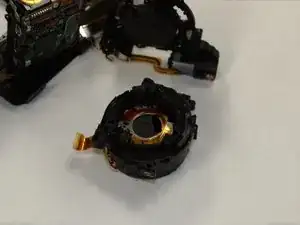

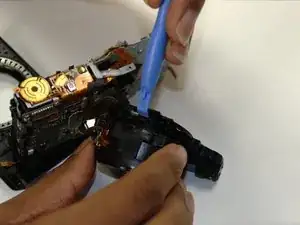

С помощью инструмента для поддевания снимите кронштейн объектива.

При повторной сборке обращайтесь с новым объективом осторожно, он очень хрупкий.
