Замена левой материнской платы Canon PowerShot S50

Положите камеру экраном вверх и нажмите на крышку отсека батареи в направлении «вверх».

Дайте крышке открыться до тех пор, пока не увидите батарею внутри.

Нажмите вниз на оранжевый пластиковый фиксатор.

Это аккуратно извлечёт батарею из отсека.

Удерживая за края, выдвиньте батарею.

Посмотрите на камеру со стороны с шнурком (lanyard) и четырьмя винтами.

Снимите два винта 3.4 мм на металлической части.

Снимите винт 3 мм в верхнем левом углу.

ПРИМЕЧАНИЕ: При повторной сборке полезно вкрутить верхний винт перед установкой передней крышки камеры.

Теперь снимите винт 5.3 мм внизу.

Положите камеру экраном вниз.

Снимите два винта 5.3 мм возле крышки отсека батареи.

Снимите четыре винта 3.4 мм на дне камеры вокруг крепления штатива.

Убедитесь, что вы держите эти винты отдельно от ранее снятых винтов 5.3 мм.

Поставьте камеру в исходное вертикальное положение.

Снимите два винта 3.6 мм на стороне с портом A/V Out.

Поднимите резиновую заглушку, закрывающую порт A/V Out.

Снимите винт 3.4 мм в центре.

При повторной сборке установите резиновую заглушку A/V Out перед возвращением передней панели камеры.

Используйте лопатку и аккуратно отведите переднюю панель камеры в сторону.

Тонкая пластиковая плёнка останется соединённой через коричневый элемент с передней панелью камеры.

Существует коричневый пластиковый элемент, удерживающий тонкую пластиковую плёнку на месте.

Используйте лопатку, чтобы выдавить коричневый пластиковый элемент, прикреплённый к оранжевому пластику.

Используйте пинцет и извлеките металлическую деталь внутри камеры.

Снимите крышку отсека батареи.

ПРИМЕЧАНИЕ: При установке обратно необходимо совместить пружину на задней стороне крышки с отверстием в камере.

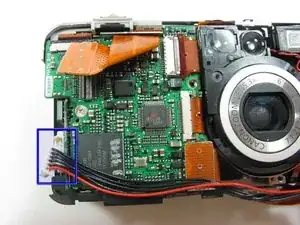

Отключите чёрно-красный кабель слева от объектива.

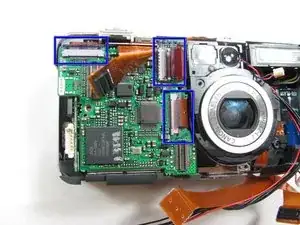

Отключите две оранжевые плоские шлейф-пленки на передней части материнской платы.

Снимите оранжевую плёнку в верхнем левом углу материнской платы.

Она станет доступна только после снятия верхней ленты.

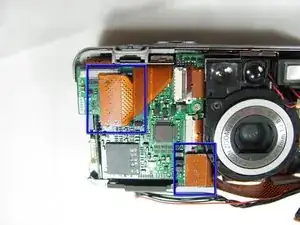

Снимите ещё две оранжевые плёнки в средней части левой материнской платы.

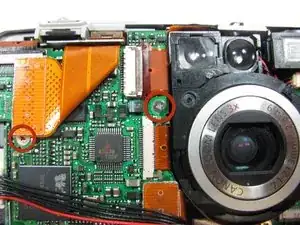

Снимите винт 3.3 мм на середине левой стороны материнской платы, чуть слева от объектива.

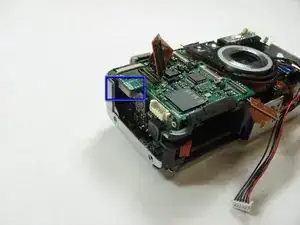

Подденьте пластмассовую деталь и снимите винт 2.6 мм.

Отсоедините верхнюю часть левой материнской платы.

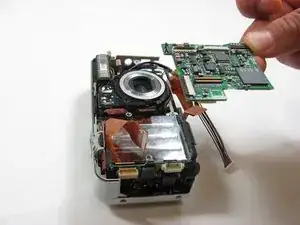

Осторожно поднимите левую материнскую плату вверх и извлеките её.
