Замена сборки кольцевого переключателя Canon PowerShot S100
Кольцевой переключатель на задней панели камеры можно снять и заменить. Кольцевой переключатель используется для настройки параметров камеры и навигации по меню камеры.
Шаг 1
Удалите 2 винта (3.2мм, Phillips #00) на нижней стороне камеры.
Удалите 2 винта (3.2мм, Phillips #00) на боковой стороне камеры.
Удалите 2 винта (3.2мм, Phillips #00) на боковой стороне камеры, где расположены клеммы.
Откройте крышку, чтобы получить доступ к разъемам кабеля, и удалите последний винт (3.8мм, Phillips #00), который находится внутри.
Шаг 2
Поверните камеру так, чтобы экран LCD был обращен к вам.
Снимите заднюю панель, потянув её от камеры.
Шаг 3
Поверните камеру так, чтобы объектив был обращен к вам.
Не снимайте переднюю панель, не удалив сначала шлейф.
Осторожно поднимите переднюю панель от камеры.
Шлейф соединяет переднюю панель с камерой. С помощью пинцета осторожно извлеките шлейф из разъема.
Можно также использовать лопатку для удаления шлейфа.
Удалите резиновый кожух, который находится на объективе.
Шаг 4

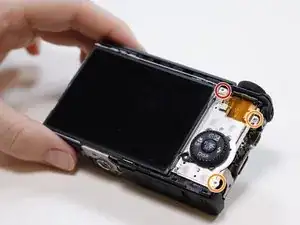

Поверните камеру так, чтобы экран LCD был обращен к вам.
Удалите винт (3.9мм, Phillips #00), который прикрепляет тонкую металлическую рамку к камере.
Удалите 2 винта (3.1мм, Phillips #00), которые крепят панель кольцевого переключателя к камере.
Шаг 5

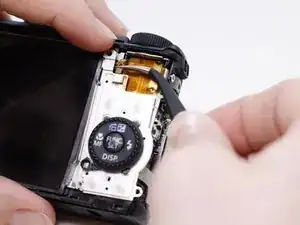

С помощью пинцета отсоедините шлейф, подключенный к панеле переключателя.
Можно также использовать лопатку для удаления шлейфа.
Шаг 6

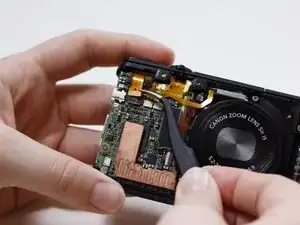

Поверните камеру так, чтобы объектив был обращен к вам.

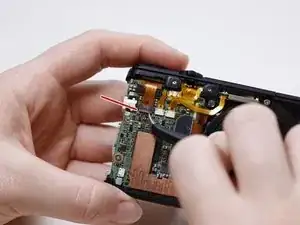

С помощью пинцета осторожно поднимите крышку, которая фиксирует шлейф на материнской плате.
С помощью пинцета удалите шлейф из его разъема.
Можно также использовать лопатку для удаления шлейфа.
Шаг 7

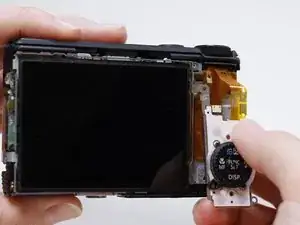

Поверните камеру так, чтобы экран LCD был обращен к вам.
Осторожно вытащите панель кольцевого переключателя с прикрепленным шлейфом через отверстие между верхней панелью и корпусом камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
