Разборка Canon PowerShot G9. Часть I

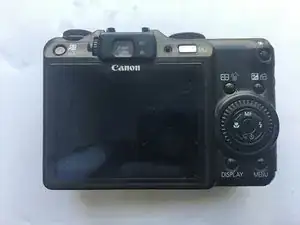

Canon PowerShot G9 дебютировал примерно в 2007 году. С 12,1 мегапикселями и ISO 3200, это один из более экономичных выборов для любителей и энтузиастов.

То есть, даже после 10 лет он всё ещё довольно хорош. 12,1 мегапикселей более чем достаточно, в сочетании с 6-кратным оптическим зумом для получения чётких снимков повседневных объектов.

На нём есть несколько потертостей, возможно, вмятин и слезла краска (или она отвалилась сама), но он всё ещё вполне функционален.

И да, я вынул ту 10-летнюю SD-карту. Чудо, что она всё ещё работает после поездки в стиральную машину.

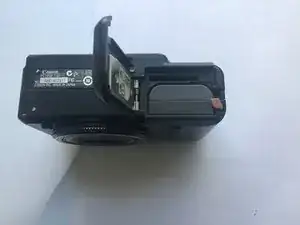

Для начала вынем аккумулятор.

И карту памяти SD, если вы еще этого не сделали.

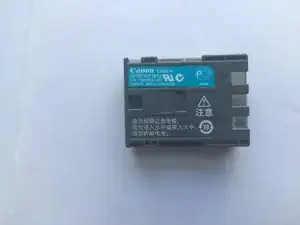

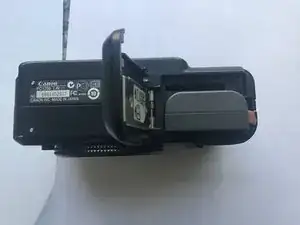

Аккумулятор имеет добротные 720 мАч при 7,4 В с ёмкостью 5,3 Вт·ч.

И ... для G9 существует батарейный элиминатор, если вам случится делать много снимков в помещении. Доказательство? Механизм наподобие люка на боковой стороне отсека для аккумулятора — для того, чтобы провода могли входить и выходить.

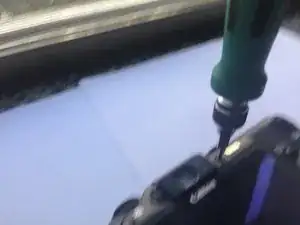

Мы начнем атаковать выкручивать винты на внешней части аппарата.

Которых насчитывается ... 6?

Я не уверен, есть ли винты вокруг точки крепления (для штативов). На моём экземпляре её нет ...

Я знаю, что винтов будет ОЧЕНЬ много, так что приготовьте какие-нибудь контейнеры для еды ... контейнеры.

Винты освобождают заднюю ...

Часть? Панель? Крышку?

Что открывает огромный экран и ... некоторые очень хрупкие гибкие кабели.

Давайте начнем со снятия экрана ....

Чей гибкий кабель закреплен под элементами управления.

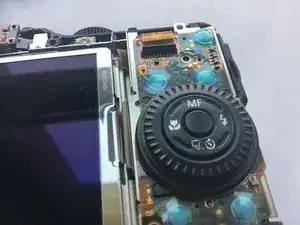

Так что пока давайте начнем снимать кнопки ...

И ...

ЛОВУШКА!

Подденьте плату с длинных сторон. Часть её может быть зацеплена под верхним ленточным кабелем, так что делайте это осторожно.

Так что эта часть теперь пуста.

Внизу будет винт, фиксирующий дисплей, так что вам нужно его выкрутить ...

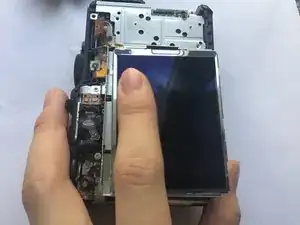

А затем пальцами подтолкните экран в сторону нижней части фотоаппарата.

И тогда экран ....

???

Гибкому кабелю предстоял ещё долгий путь к «свободе». Очевидно, нам потребуется снять стальные кронштейны ...

Или можно попробовать приподнять экран вверх ...?

Ничего не получается. Кронштейны — правильный путь.

Вам нужно удалить этот винт ...

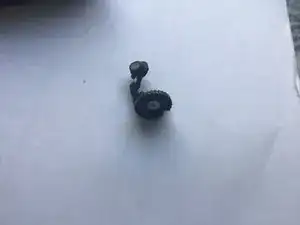

Что освобождает эту интересную комбинацию кнопки и ролика.

Вам также понадобится выкрутить винт под платой кнопок...

И ЭТО окончательно освободит весь узел экрана (и кнопок).

Подденьте весь узел вверх и отсоедините другой ленточный кабель.

Подсветка дисплея? Я не могу придумать другого применения для этой двухконтактной линии.

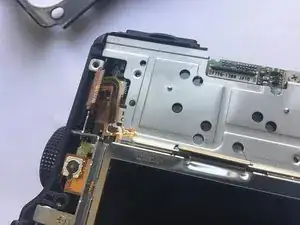

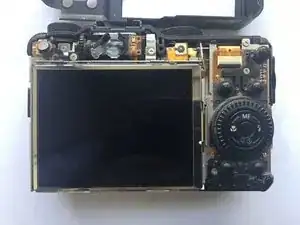

Вот так выглядит фотоаппарат изнутри ...

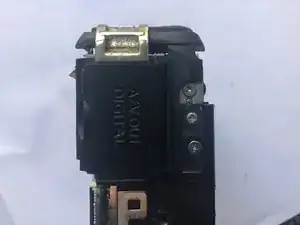

Видно, что блок объектива занимает очень много места.

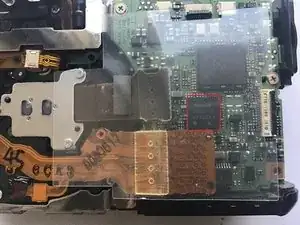

Та металлическая ... плата в центре — это, вероятно, место, где находится ПЗС-матрица. Блестяще ...

Я ТОЧНО оставлю это на потом. Посмотрите на этот гибкий кабель. У него пугающее количество контактов И контрольных точек.

Так зачем мы здесь? Мы должны снять всё, включая материнскую плату, а затем я разберу объектив и почищу его внутри и снаружи. Или, думаю, я так и сделаю.

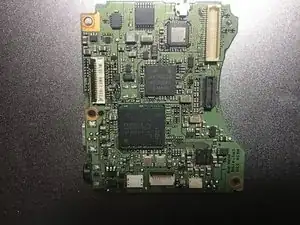

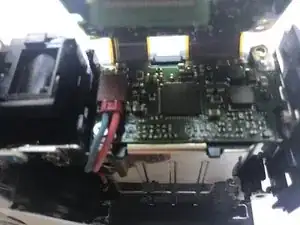

У нас есть эта память DDR3 ELPIDA HB0010A17EE для ... буфера кадров?

Которая размещена поверх ... процессора?

У нас есть Sony D4807GA823DG4V

15019GB 7MR4G 07G

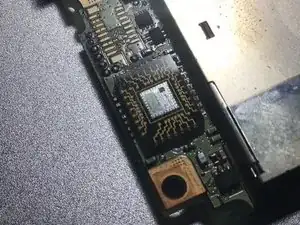

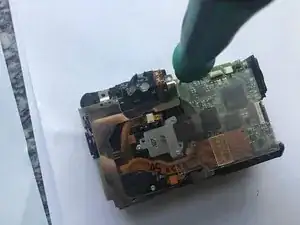

У нас есть безымянная микросхема и ещё одна ... микросхема на лицевой стороне. Но эй ... эта на обратной стороне ДЕЙСТВИТЕЛЬНО приковывает внимание. Процессор с открытым кристаллом!

Может, это графический процессор?

И чтобы снять материнскую плату, нам потребуется снять верхний узел (который, кажется, представляет собой одну большую деталь), что требует снятия передней ...

Крышки? Панели? Пластины?

Начните с поддевания near ВЕРХНЕЙ части передней панели. Там есть пластиковая защелка, которая её удерживает.

Привет .... как ты тут поживаешь?

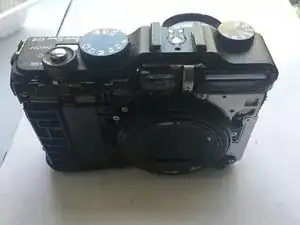

А затем мы перейдем к снятию верхнего узла ...

Вот этот винт сзади ...

Вот этот винт спереди ... потребовалось время, чтобы его найти.

И вот этот винт справа.

ТОТ самый. Верхний.

И...

ЛОВУШКА!

К сожалению, так это в основном и делается. Этот крошечный разъем предназначен для микрофона в верхней части аппарата, возле функционального колеса.

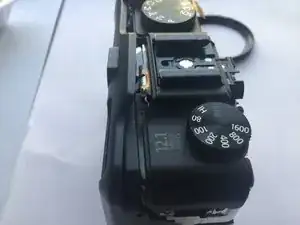

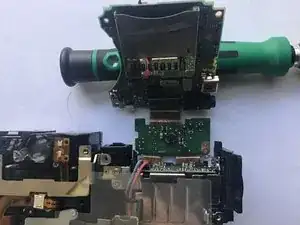

Взгляните на этот узел! Это просто чудовищно — множество дисков, кнопка питания, кнопка воспроизведения, горячий башмак...

Некоторые части выглядят излишне хрупкими, но, эй, это же диски. Нецифровые диски, которые используют физический контакт при каждом щелчке. И у кнопки копирования-вставки (как я ее называю) была своя собственная подсветка.

Давайте пока отложим это в сторону...

Итак, что у нас дальше?

Очевидно, что нельзя извлечь платы питания, не сняв сначала материнскую плату.

Так давайте же сделаем это. Но эйyyyy....

Что здесь делает Sony?

В любом случае. Давайте выкрутим этот винт...

И этот винт (крайний справа).

И этот винт на этой странной... "связующей" плате, на которой размещается...

Батарейка RTC?

И переворачиваем всю эту штуку...

Так как же, черт возьми, мне следует извлечь все это, не зацепив ни единой медной линии на этих гибких кабелях?

Ответ: межплатные соединители.

БУМ! Вы свободны.

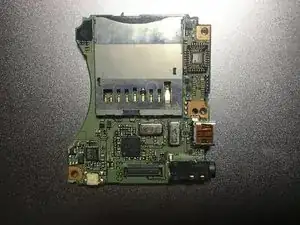

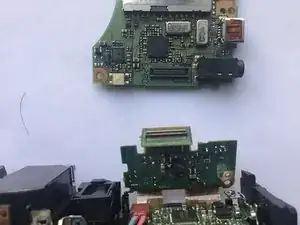

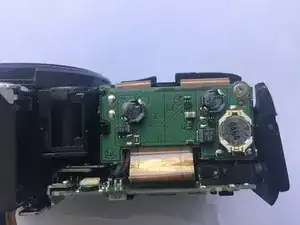

Что оставляет нам эту плату питания...

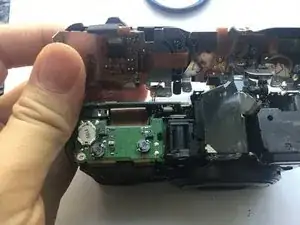

По-видимому, питание подается на всю "системную" часть через этот единственный разъем, так что плата свободно перемещается после удаления винта...
