Замена вспышки Canon PowerShot G7X

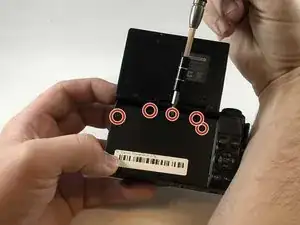

Удалите пять винтов Phillips #000 диаметром 2 мм, расположенных под экраном камеры.

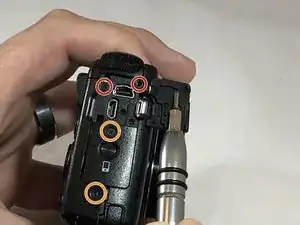

Удалите два винта Phillips #000 диаметром 3 мм под крышкой AV-out digital.

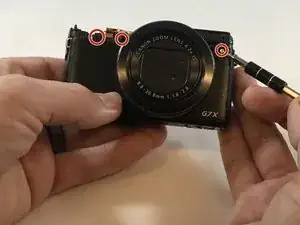

Удалите два винта Phillips #000 диаметром 3 мм с боковой стороны камеры.

Удалите два винта Phillips #000 диаметром 3 мм на боковой стороне камеры с переключателем вспышки.

Удалите четыре винта Phillips #000 длиной 4 мм с пластины на дне камеры.

Снимите заднюю панель.

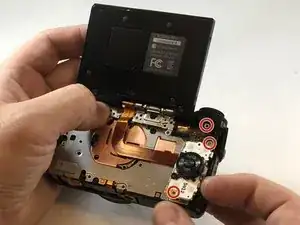

Удалите три винта Phillips #000 диаметром 3 мм вокруг диска.

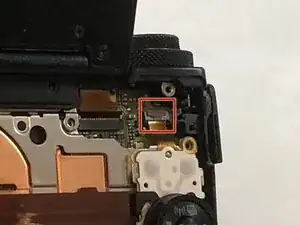

С помощью нейлоновой лопатки аккуратно приподнимите защёлку ZIF.

Отсоедините ленточный кабель, соединяющий диск с материнской платой.

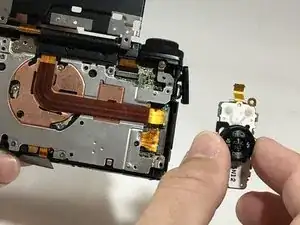

Снимите диск с устройства.

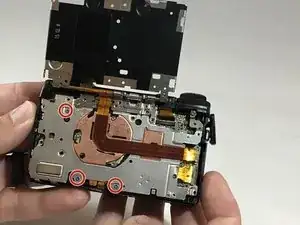

Удалите три синих винта Phillips длиной 5 мм с задней пластины.

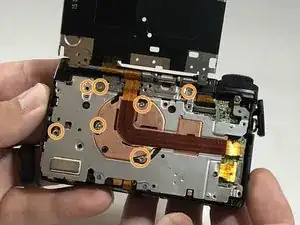

Удалите семь винтов Phillips #000 диаметром 2 мм.

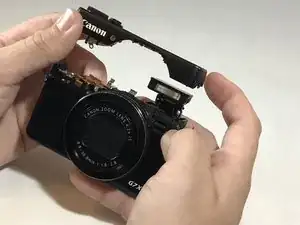

Используя пластиковый инструмент для открывания, аккуратно подденьте верхнюю панель камеры и снимите её.

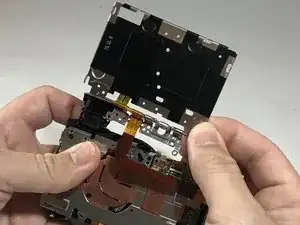

Используя чёрную нейлоновую лопатку, аккуратно приподнимите ленточный кабель, подключённый к корпусу ЖК-экрана, пока он не выйдет, затем снимите корпус.

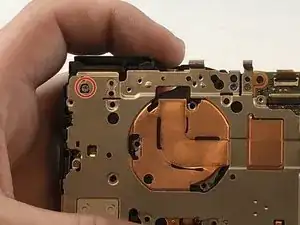

Удалите винт Phillips #000 диаметром 2 мм под верхней панелью.

Снимите серебристую пластину.

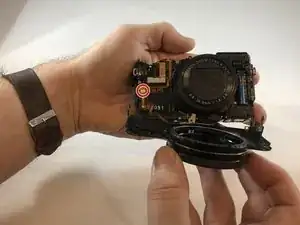

Возьмите отвёртку Phillips #000 и удалите три винта длиной 5 мм с передней пластины.

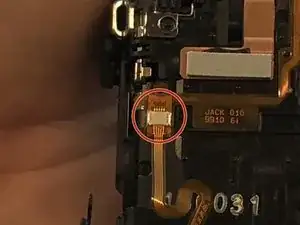

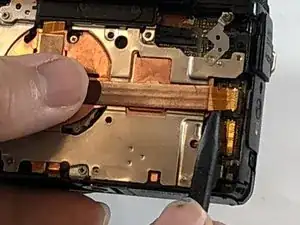

С помощью лопатки аккуратно приподнимите ленточный кабель из-под передней пластины.

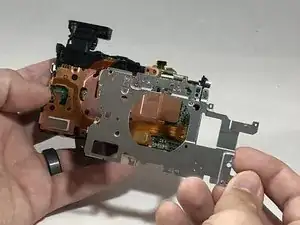

Снимите переднюю пластину.

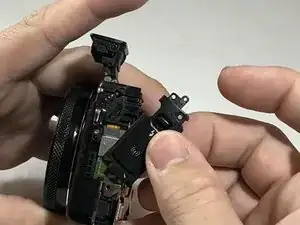

Снимите пластину переключателя вспышки.

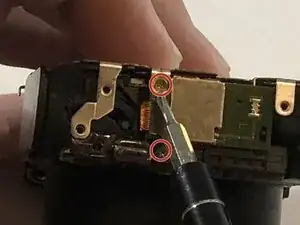

Удалите винты Phillips #000 диаметром 2 мм под переключателем вспышки.

Вспышка содержит заряженный конденсатор. Опасность удара током.

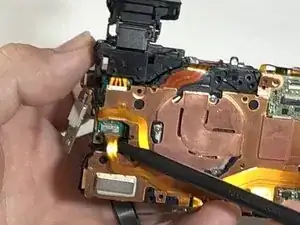

Используя чёрную нейлоновую лопатку, аккуратно приподнимите ленточный кабель, соединяющий вспышку с материнской платой, и снимите вспышку с устройства.
