Замена дисплея Canon PowerShot S110

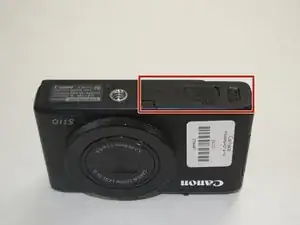

Сдвиньте и откройте крышку отсека батареи на нижней части камеры.

Извлеките аккумулятор, потянув за красный фиксатор.

Аккумулятор должен быть вынут, чтобы избежать короткого замыкания любой части камеры

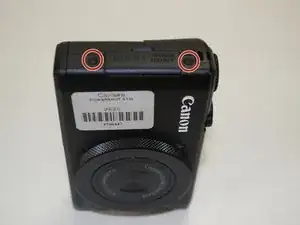

Используйте крестовую отвертку #0, чтобы выкрутить следующие винты:

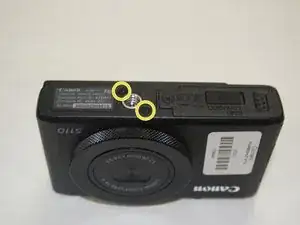

2 винта на боковой части камеры рядом с разъемом HDMI,

2 винта на противоположной стороне камеры,

и 2 винта на нижней части камеры рядом с отверстием для штатива.

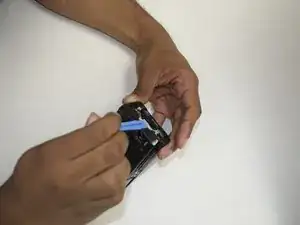

После снятия винтов аккуратно отсоедините крышку с помощью лопатки.

Перед удалением дисплея необходимо снять монтажную скобу, удерживающую его на месте.

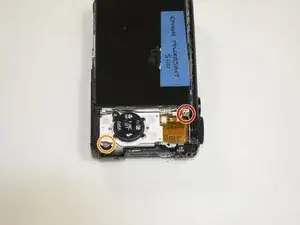

Выверните указанный красным один винт.

Отсоедините скобу и отложите её в сторону.

В подготовке к следующему шагу выверните винт, указанный желтым.

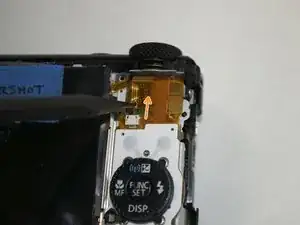

Чтобы отсоединить первую ленту шлейфа:

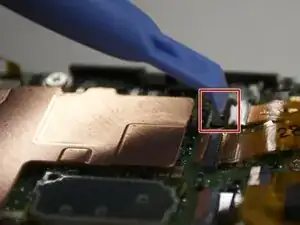

Используйте маленький относительно мягкий остроконечный инструмент, чтобы медленно вытащить шлейф за отверстие, показанное на изображении.

Полностью извлеките шлейф.

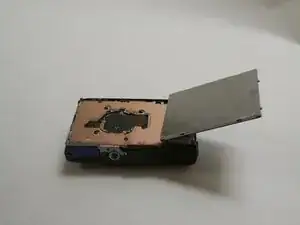

Дисплей теперь частично отсоединен от задней части камеры.

Чтобы снять переднюю крышку корпуса камеры и получить доступ к оставшимся шлейфам:

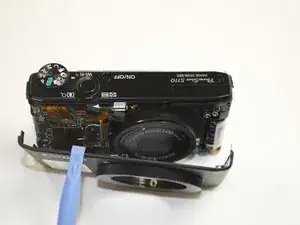

Аккуратно подденьте по краям с помощью лопатки.

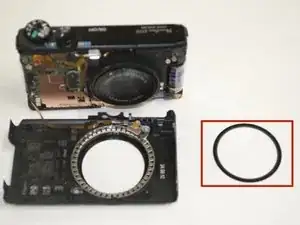

Отделится круглая уплотнительная прокладка. Отложите её в сторону.

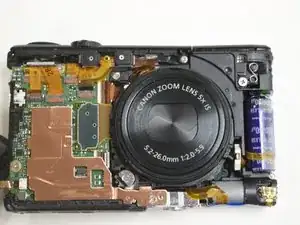

Теперь у вас есть доступ к лентам шлейфов на передней части камеры.

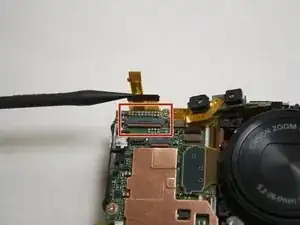

С помощью лопатки переверните маленькую защелку, удерживающую шлейф в верхнем левом углу.

Переверните большую защелку, удерживающую шлейф, расположенную непосредственно справа от предыдущего шлейфа.

Отсоедините оба шлейфа от платы.

Переверните защелку и извлеките последний шлейф.

Этот шлейф открыт после Шага 7.

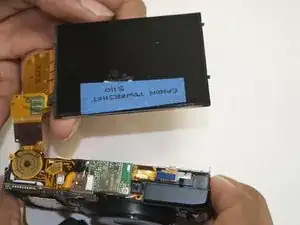

Дисплей теперь можно поднять с камеры, а шлейфы, подключенные спереди, вытянуть.

Подготовьте заменяющий дисплей и переходите к сборке.
