Замена объектива Canon PowerShot G7X
Объектив является ключевым элементом любой камеры. Любой дефект объектива нарушит работоспособность камеры. В этом руководстве описаны шаги, необходимые для замены объектива в Canon PowerShot G7X.
Шаг 1
Снимите пять винтов Phillips #000 длиной 2 мм, расположенных под экраном камеры.
Шаг 2
Снимите два винта Phillips #000 длиной 3 мм под крышкой AV-out digital.
Снимите два винта Phillips #000 длиной 3 мм с боковой стороны камеры.
Шаг 3
Снимите два винта Phillips #000 длиной 3 мм на стороне камеры с переключателем вспышки.
Шаг 4
Снимите четыре винта Phillips #000 длиной 4 мм с пластины на дне камеры.
Шаг 5
Снимите заднюю панель.
Шаг 6
Снимите три винта Phillips #000 длиной 3 мм вокруг диска.
Шаг 7
С помощью нейлоновой лопатки аккуратно поднимите язычок ZIF.
Отключите ленточный кабель, соединяющий диск с материнской платой.
Снимите диск с устройства.
Шаг 8
Снимите три синих винта Phillips длиной 5 мм с задней панели.
Снимите семь винтов Phillips #000 длиной 2 мм.
Шаг 9
С помощью пластикового инструмента для поддевания аккуратно отожмите верхнюю панель камеры.
Шаг 10
Используя черную нейлоновую лопатку, аккуратно поднимите ленточный кабель, соединяющий корпус ЖК-экрана, пока он не выйдет, затем снимите корпус.
Шаг 11
Снимите винт Phillips #000 длиной 2 мм под верхней панелью.
Снимите серебристую пластину.
Шаг 12
Возьмите отвертку Phillips #000 и снимите три винта длиной 5 мм с передней пластины.
Шаг 13
С помощью лопатки аккуратно поднимите ленточный кабель снизу передней пластины.
Снимите переднюю пластину.
Шаг 14
Снимите пластину переключателя вспышки.
Снимите винты Phillips #000 длиной 2 мм под переключателем вспышки.
Шаг 15
Вспышка содержит заряженный конденсатор. Опасность удара током.
Используя черную нейлоновую лопатку, аккуратно поднимите ленточный кабель, соединяющий вспышку с материнской платой, и снимите вспышку с устройства.
Шаг 16
Снимите винт Phillips #000 длиной 5 мм с медной пластины.
Шаг 17

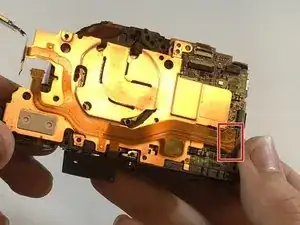

Используя черную нейлоновую лопатку, аккуратно поднимите ленточный кабель, пока он не выйдет.
Шаг 18

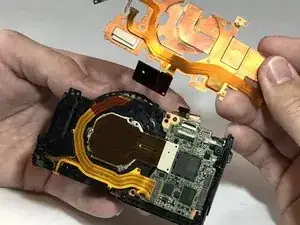

Снимите медную пластину, чтобы открыть доступ к соединениям объектива.
Шаг 19
С помощью черной нейлоновой лопатки аккуратно подденьте штыревой разъем, пока он не отсоединится.
Шаг 20
С помощью лопатки аккуратно поднимите ленточный кабель, пока он не выйдет.

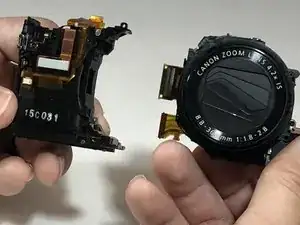

Отделите объектив от материнской платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
