Замена верхней панели Canon PowerShot S100

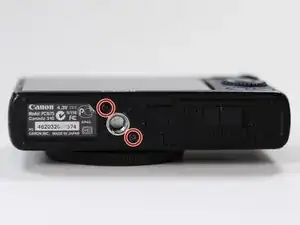

Удалите 2 винта (3.2мм, Phillips #00), находящиеся на нижней стороне камеры.

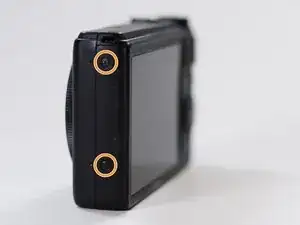

Удалите 2 винта (3.2мм, Phillips #00), находящиеся на стороне камеры.

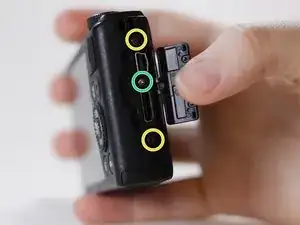

Удалите 2 винта (3.2мм, Phillips #00), находящиеся на стороне камеры, где расположены терминалы.

Откройте крышку, открывающую разъемы кабеля, и удалите последний винт (3.8мм, Phillips #00), находящийся внутри.

Поверните камеру так, чтобы экран LCD был обращен к вам.

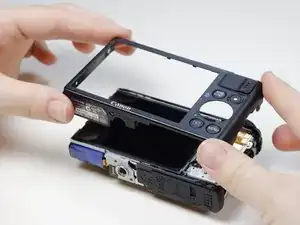

Удалите заднюю панель, потянув её вниз от камеры.

Поверните камеру так, чтобы объектив был обращен к вам.

Не снимайте переднюю панель, не удалив сначала шлейф.

Медленно поднимите переднюю панель от камеры.

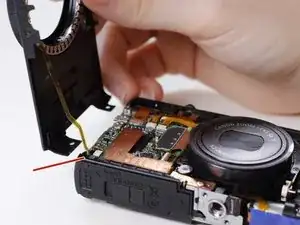

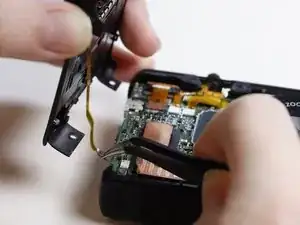

Шлейф соединяет переднюю панель с камерой. С помощью пинцета осторожно извлеките шлейф из разъема.

Также можно использовать лопатку для удаления шлейфа.

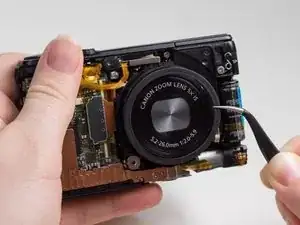

Удалите резиновую защиту, которая находится на объективе.

Поверните камеру на бок так, чтобы терминалы были обращены к вам.

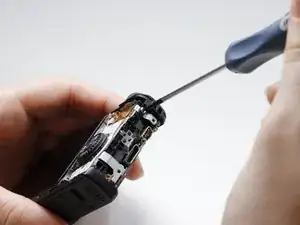

Удалите винт (3.9мм, Phillips #00), соединяющий верхнюю панель с металлическим каркасом.

Поверните камеру так, чтобы объектив был обращен к вам.

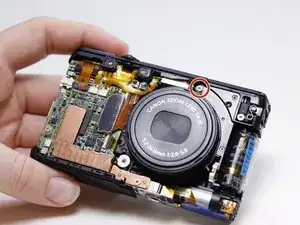

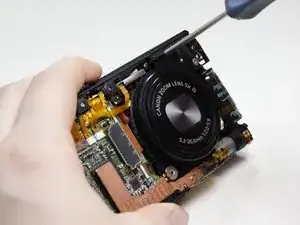

Удалите винт (2.9мм, Phillips #00), который находится прямо над объективом камеры.

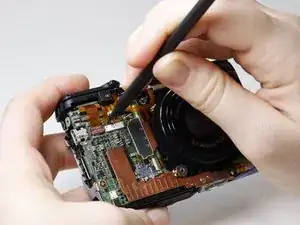

С помощью лопатки снимите центральный шлейф, соединяющий верхнюю панель с материнской платой.

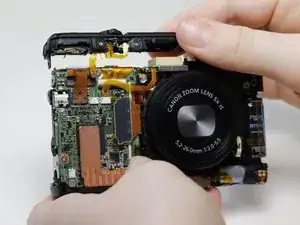

Осторожно поднимите верхнюю панель от камеры.

Также можно использовать пинцет для удаления шлейфа.
