Замена ЖК-экрана Canon PowerShot S50

Положите камеру экраном вверх и нажмите вверх на крышку батарейного отсека.

Дайте ей открыться до тех пор, пока не увидите батарею внутри.

Нажмите вниз на оранжевый пластиковый фиксатор.

Это аккуратно извлечёт батарею из отсека.

Держась за края, выдвиньте батарею.

Посмотрите на камеру со стороны шнурка и четырёх винтов.

Удалите два винта 3,4 мм на металлической части.

Удалите винт 3 мм в верхнем левом углу.

ПРИМЕЧАНИЕ: при сборке полезно вставить верхний винт перед установкой передней крышки обратно на камеру.

Теперь удалите винт 5,3 мм внизу.

Положите камеру экраном вниз.

Удалите два винта 5,3 мм возле крышки батарейного отсека.

Удалите четыре винта 3,4 мм на нижней части камеры вокруг крепления штатива.

Убедитесь, что эти винты храните отдельно от ранее снятых винтов 5,3 мм.

Установите камеру в вертикальное положение.

Удалите два винта 3,6 мм на стороне с разъёмом A/V Out.

Поднимите резиновую крышку, закрывающую разъём A/V Out.

Удалите винт 3,4 мм в центре.

При сборке установите резиновую дверцу A/V Out перед установкой передней панели камеры.

Используйте лопатку и аккуратно приподнимите переднюю панель камеры.

Тонкая пластиковая плёнка останется соединённой с передней панелью коричневым элементом.

Существует коричневый пластиковый фрагмент, удерживающий тонкую пластиковую плёнку.

Используйте лопатку, чтобы вытащить коричневый пластиковый элемент, прикреплённый к оранжевому пластику.

Используйте пинцет и извлеките металлическую деталь внутри камеры.

Снимите дверцу батарейного отсека.

ПРИМЕЧАНИЕ: при обратной установке требуется совместить пружину на задней стороне дверцы с отверстием в корпусе камеры.

Отключите две пластиковые плёнки в нижней части правой платы.

ПРИМЕЧАНИЕ: чтобы извлечь вторую плёнку, вам нужно приподнять коричневый пластиковый элемент.

Удалите два винта 3,4 мм на правой плате.

Отключите два проводных разъёма под вспышкой.

Отключите проводной разъём внизу правой платы.

Используйте пинцет, чтобы оттянуть правую плату от основной части корпуса камеры.

С помощью лопатки аккуратно отделите заднюю панель от остальной части камеры и снимите её.

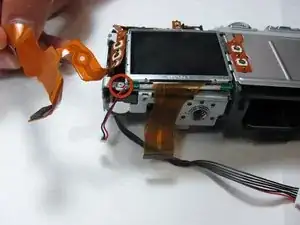

Удалите винт 2,6 мм на нижней части камеры, расположенный непосредственно под ЖК‑экраном.

Этот винт фиксирует две полосы оранжевой плёнки.

При установке этого винта убедитесь, что оранжевая плёнка надёжно лежит под ним перед закручиванием.

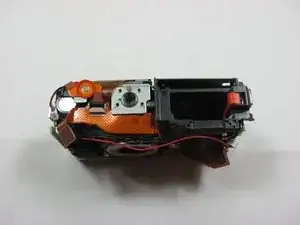

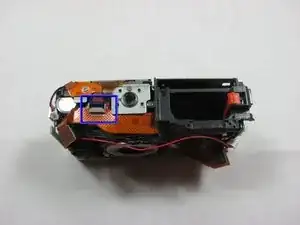

Отключите плёнку в нижней части камеры под ЖК‑экраном.

Удалите винт 3,3 мм в нижнем левом углу ЖК‑экрана.

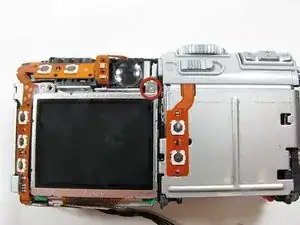

Удалите винт 2,4 мм, расположенный чуть правее и выше ЖК‑экрана.

Аккуратно извлеките ЖК‑экран.
