Замена материнской платы Samsung NX2000
Для выполнения этого руководства потребуется широкий набор инструментов, от отверток до скальпелей. Камера будет полностью разобрана по частям, поэтому убедитесь, что достаточно места для раскладки всех деталей, чтобы они не потерялись.
Шаг 1

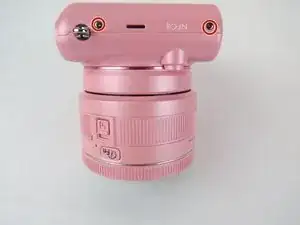

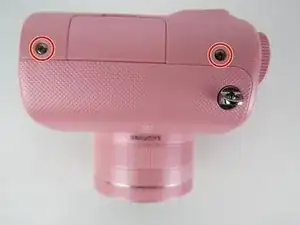

Удалите четыре винта Y0 4 мм, расположенные по бокам и снизу камеры.
Шаг 2

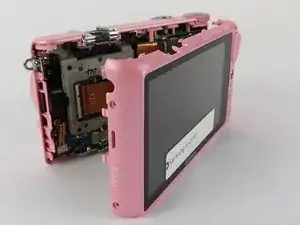

Используйте пластиковый инструмент для вскрытия, чтобы отжать заднюю крышку (с ЖК-экраном) от передней части камеры.

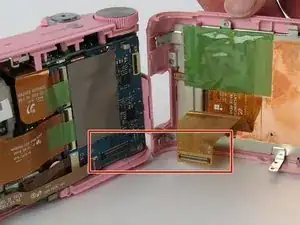

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель ЖК-экрана, соединяющий обе части камеры.
Шаг 3

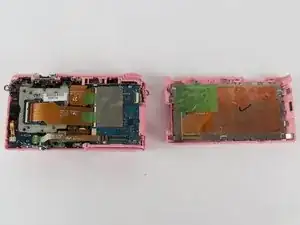

Перейдите к основной раме камеры и найдите три винта Y0 1 мм, удерживающие материнскую плату.
Шаг 4

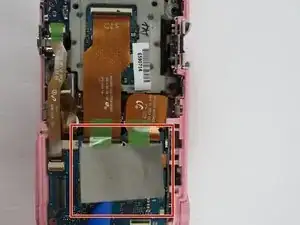

Оторвите клейкую ленту, закрывающую разъёмы ленточных кабелей.

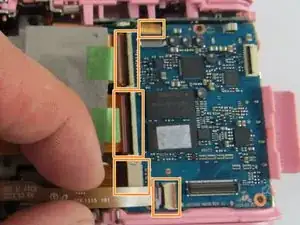

Используйте пластиковый инструмент для вскрытия, чтобы поднять чёрный фиксатор сверху ZIF-разъёмов.
Вытяните все пять ленточных кабелей пинцетом.
Шаг 5

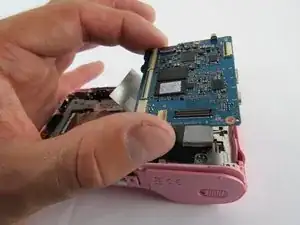

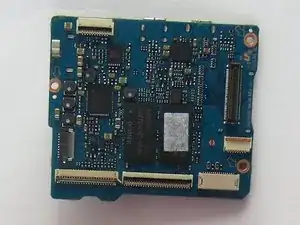

Убедитесь, что всё отсоединено, и медленно приподнимите материнскую плату пальцами.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
