Замена материнской платы Canon PowerShot G1 X

Чтобы начать снятие задней крышки корпуса камеры, отвинтите винт Phillips под панелью, закрывающей USB-разъёмы на боковой стороне камеры. Для этого винта используйте крестовую отвертку Phillips 00.

Снимите винт, расположенный непосредственно под крышкой USB, показанной на втором фото. Для этого винта используйте крестовую отвертку Phillips 00.

После удаления первого винта переверните камеру на нижнюю сторону и отверните два винта, расположенные ближе к задней стороне корпуса. Передний винт можно оставить на месте. Для обоих винтов используйте крестовую отвертку Phillips 00.

Теперь перейдите на противоположную сторону от винта у панели USB и отверните два винта, удерживающие маленькую крышку динамика на корпусе камеры. Для обоих винтов используйте крестовую отвертку Phillips 00.

Последний винт расположен ближе к верхней части задней стороны камеры рядом с видоискателем. Отвинтите его с помощью крестовой отвертки Phillips 00.

Снимите боковую панель, закрывающую динамик, аккуратно потянув её от корпуса камеры. Также можно использовать лопатки для создания рычага, помогающего снять панель.

Снимите заднюю крышку корпуса, аккуратно потянув. Можно также использовать лопатку для создания рычага, помогающего поддеть её.

Удалите два винта над кнопками, затем винт на дне, используя отвертку Phillips #00.

Удалите винт на боковой стороне блока кнопок, используя отвертку Phillips #00.

Осторожно снимите кнопки вручную, после того как все винты, удерживающие блок кнопок, будут удалены.

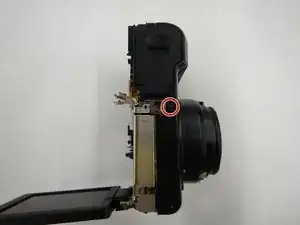

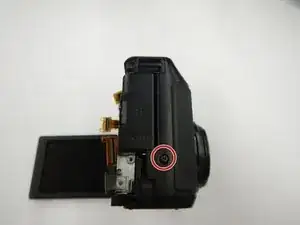

Удалите два винта на передней крышке, используя отвертку Phillips #00.

Снимите объектив Canon Zoom, нажав эту кнопку и одновременно потянув объектив вверх.

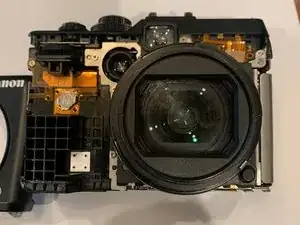

Осторожно снимите переднюю крышку руками или лопаткой.

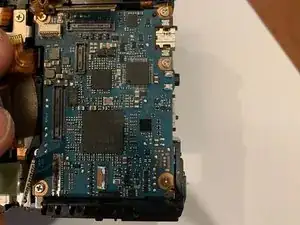

Снимите ленточный кабель, расположенный сверху материнской платы, аккуратно вытянув его из разъёма.

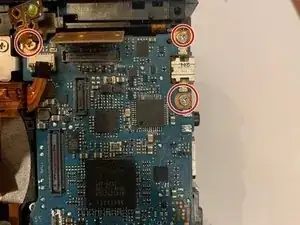

Удалите три винта на верхней части материнской платы, используя отвертку Phillips #00.

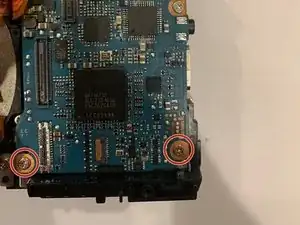

Удалите два нижних винта на материнской плате, используя отвертку Phillips #00.

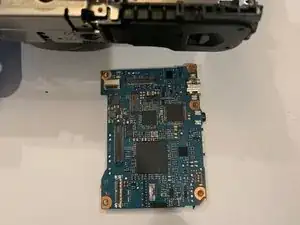

Снимите материнскую плату, аккуратно потянув её наружу.
