Замена сборки объектива Samsung NX2000
В данном руководстве показано, как заменить сборку объектива на Samsung NX2000. Вы получите пошаговую инструкцию по успешному снятию частей объектива. Начните с того, чтобы убедиться, что камера выключена, и снимите объектив.
Шаг 1

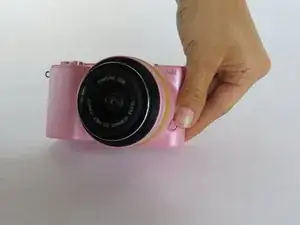

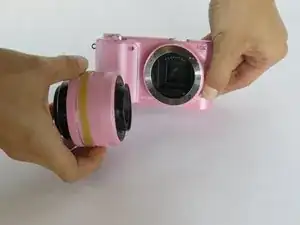

Начните с нажатия кнопки блокировки объектива справа от объектива.
Отпустите кнопку и поверните объектив по часовой стрелке, пока не снимете его.
Шаг 2
Убедитесь, что камера выключена, и переверните устройство вверх дном.

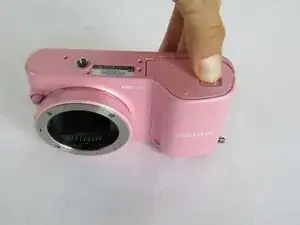

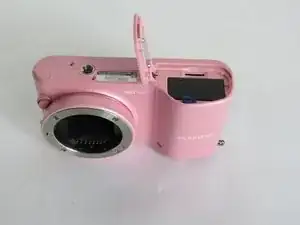

Переместите переключатель батареи влево и откройте отсек для батареи.

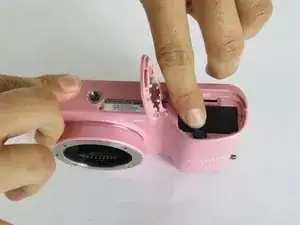

Нажмите на синюю кнопку в отсеке для батареи и выньте батарею.
Шаг 3

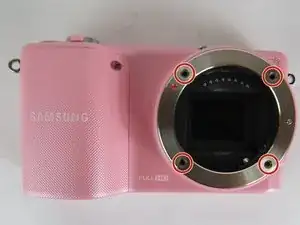

Удалите четыре винта 4 мм, выделенные здесь, с помощью отвертки Y0.

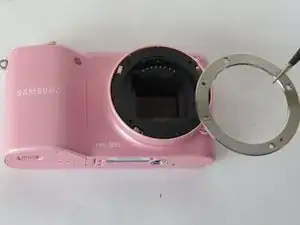

С помощью пинцета аккуратно снимите внешнюю серебристую облицовку объектива.

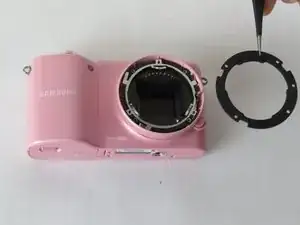

Под ней будет черное кольцо, которое нужно удалить с помощью того же пинцета.
Шаг 4
Снимите последнее серебристое кольцо со сборки объектива с помощью пинцета.

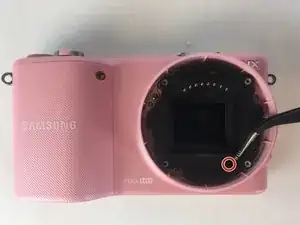

С помощью наклонного пинцета удалите выделенный пирамидальный винт из показанного отсека.
Удалите пружину из того же отсека с помощью того же инструмента.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
