Замена кнопок меню Samsung NX2000
Если кнопки «домой» и воспроизведение на вашем Samsung NX2000 не работают, мы покажем вам пошагово, как заменить их самостоятельно. Это руководство связано с предыдущей инструкцией по замене ЖК-экрана и покажет правильный способ снятия этой кнопки.
Шаг 1

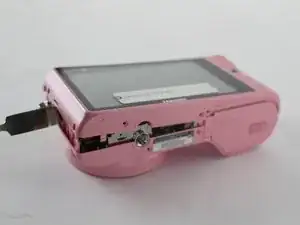

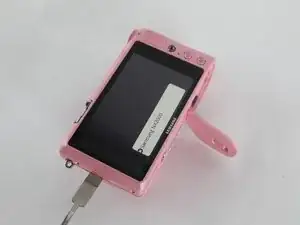

Для начала переверните камеру вниз задней частью.

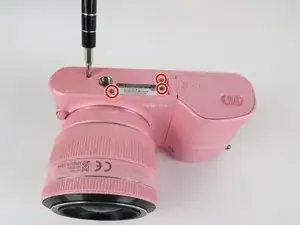

Удалите семь винтов длиной 4 мм, отмеченных кругами, используя отвертку Y0. Три находятся снизу и по два с каждой стороны.
Помните о хранении винтов в надежном месте.
Шаг 2
Вставьте пластиковый инструмент для вскрытия в зазор между корпусом камеры и задней панелью. Аккуратно подденьте и отделите заднюю панель.
При работе с электроникой важно использовать антистатические инструменты, чтобы избежать случайного повреждения устройства. Металлическая лопатка подходит для сильного поддёма, но по возможности следует использовать нейлоновую лопатку или пластиковый инструмент для вскрытия.
Шаг 3

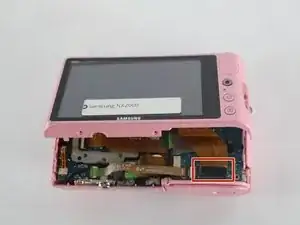

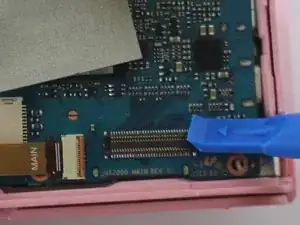

Перед разборкой необходимо отсоединить шлейф дисплея.

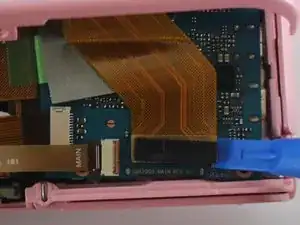

Используя пластиковый инструмент для вскрытия, приподнимите черную защёлку, чтобы освободить шлейф из разъёма.
Шаг 4

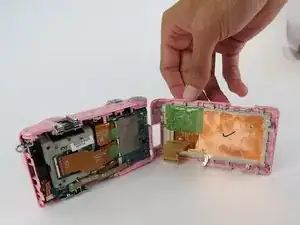

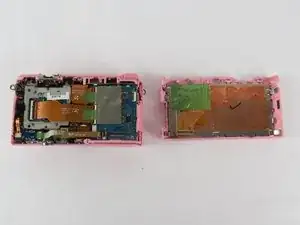

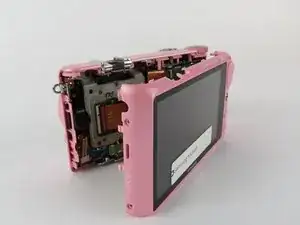

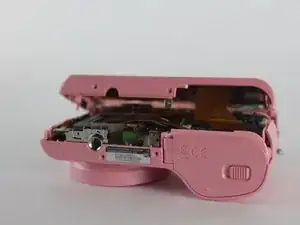

Отделите отсек с ЖК-экраном от основной части корпуса камеры.
Шаг 5

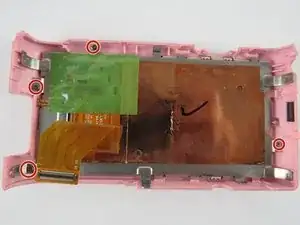

Удалите четыре винта длиной 1 мм с помощью отвертки Y0.
Шаг 6

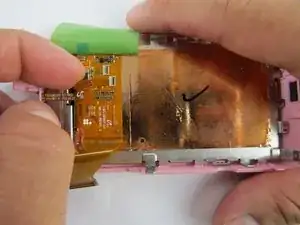

Используйте пластиковый инструмент для вскрытия или пинцет, чтобы приподнять зелёную ленту, расположенную сверху платы управления ЖК-экраном.

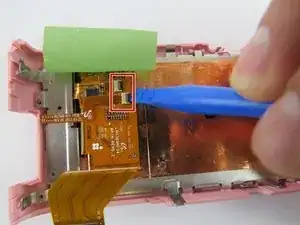

Отсоедините два шлейфа, сначала приподняв чёрную защёлку на разъёме.
Вытащите шлейфы из разъёмов пинцетом или двумя пальцами.
Шаг 7

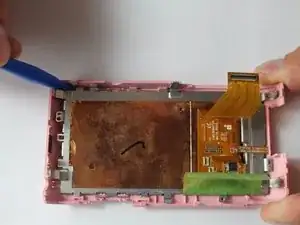

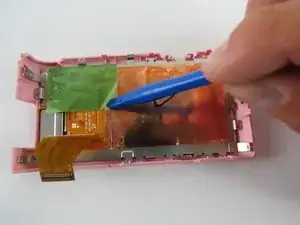

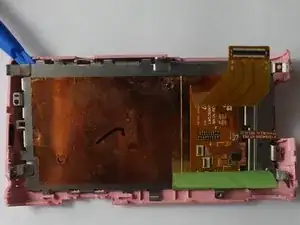

Разместите синюю пластиковую лопатку между ЖК-экраном и окружающим пластиком.
Начните медленно приподнимать, снимая ЖК-экран с основной рамы.
Шаг 8
ЖК-экран теперь отделён от основной рамы.
Шаг 9

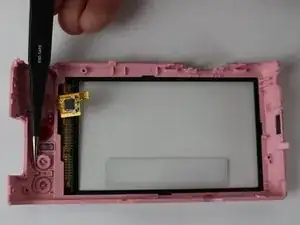

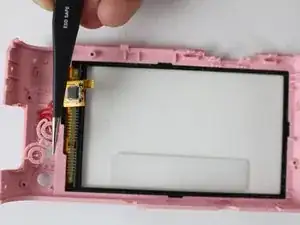

Используйте пинцет, чтобы вытащить кнопки «домой» и «воспроизведение» из рамки камеры.
Шаг 10

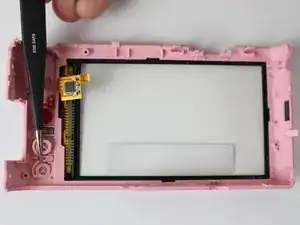

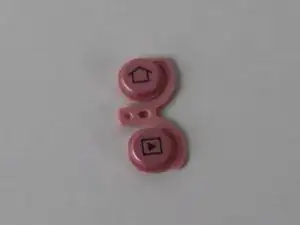

Удалите кнопки «домой» из рамки камеры.
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
