Замена объектива Panasonic Lumix DMC-FH20
Если ваш объектив треснул или повреждён, следуйте этому руководству, чтобы заменить его. Для выполнения этого руководства потребуются специальные инструменты. Пожалуйста, ознакомьтесь со списком инструментов, чтобы убедиться, что у вас есть всё необходимое. Будьте осторожны с треснутыми объективами — они могут порезать вас.
Шаг 1

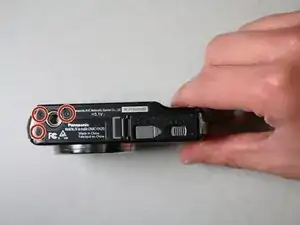

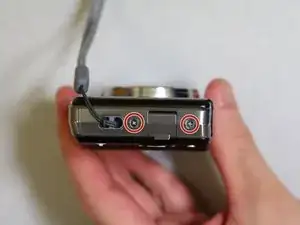

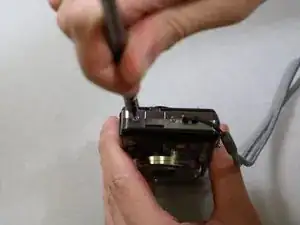

Выверните все винты (крестовая отвертка Phillips #000) с боков и снизу корпуса камеры.
Шаг 2

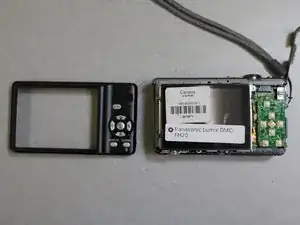

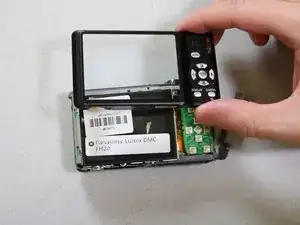

Снимите заднюю панель. Возможно, потребуется дополнительное усилие. Если вы не можете снять панель, попробуйте использовать пластиковый инструмент для открытия.
Шаг 3

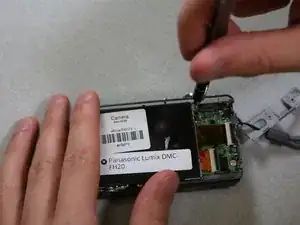

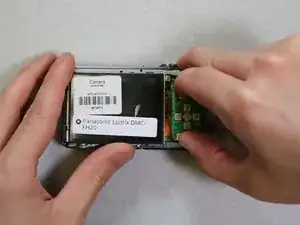

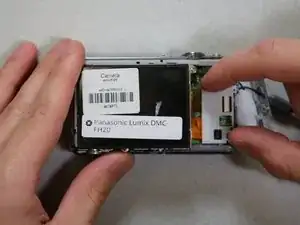

Снимите плату. Вы должны суметь сделать это пальцами. Просто захватите её и потяните вверх. Если она не выходит, используйте пластиковый инструмент для открытия.
Шаг 4

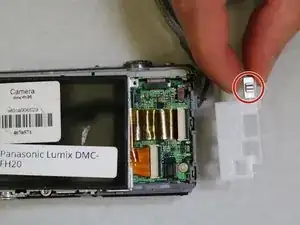

Снимите белую пластиковую крышку. Возможно, потребуется дополнительное усилие. Попробуйте сначала поддеть снизу и отвести вверх.
Затем, в месте расположения серебристого переключателя, он сдвинется и выйдет сверху.
Шаг 5
Выверните один винт (крестовая отвертка Phillips #000)

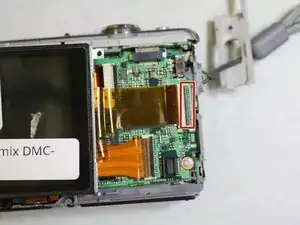

Снимите экран. Для этого шага используйте пластиковый инструмент для открытия. Подденьте тонкую чёрную пластину вверх инструментом, чтобы разблокировать плоский шлейф пластиковой плёнки.
После разблокировки вы сможете вытащить шлейф и полностью снять экран.
Шаг 6

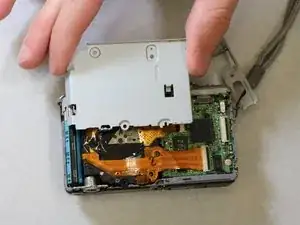

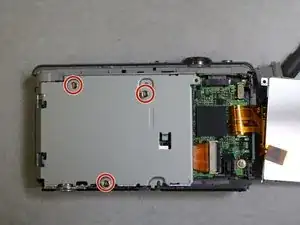

Снимите серую панель.
Для её снятия необходимо открутить три винта (крестовая отвертка Phillips #000).
Шаг 7

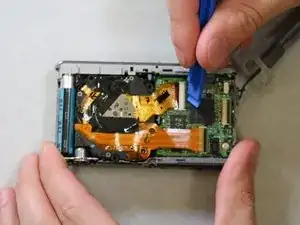

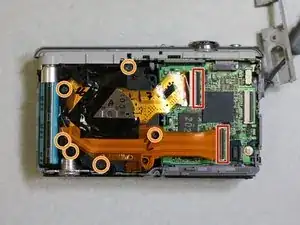

Подденьте два тонких чёрных пластиковых элемента вверх пластиковым инструментом, чтобы разблокировать плоские шлейфы.

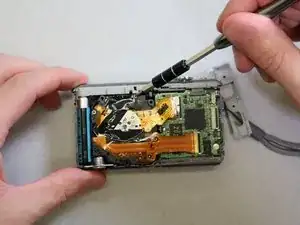

После разблокировки вам потребуется открутить ещё шесть винтов (крестовая отвертка Phillips #000), чтобы полностью отделить объектив от остальной части камеры.
Шаг 8

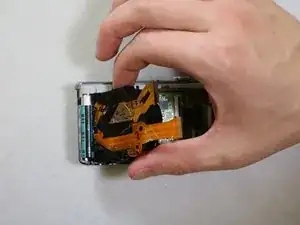

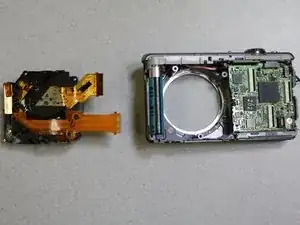

Осторожно извлеките объектив из камеры. Просто захватите его пальцами и аккуратно потяните наружу.
Заключение
Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.
