Замена экрана ЖК Panasonic Lumix DMC-FH20
Если ваш ЖК-экран поврежден, следуйте этому руководству, чтобы заменить его. Вам понадобятся специальные инструменты для завершения этой замены. Ознакомьтесь с необходимыми инструментами, чтобы быть уверенным, что у вас есть всё нужное.

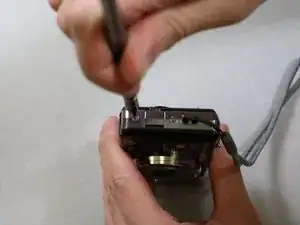

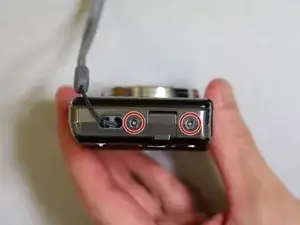

Шаг 1
Удалите все винты (головка Phillips #000) с боковых и нижней части камеры.

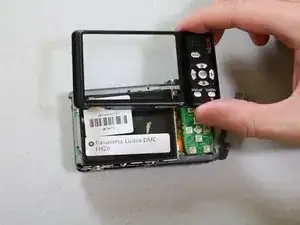

Шаг 2
Снимите заднюю панель. Для этого может потребоваться некоторое усилие. Если панель не удается снять, попробуйте использовать пластиковый инструмент для открывания.

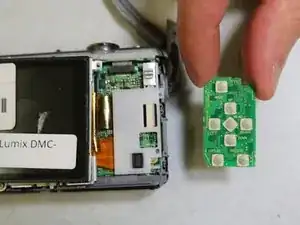

Шаг 3

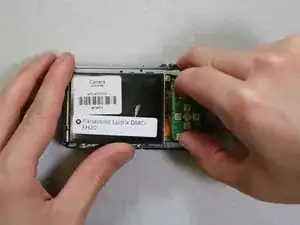

Удалите плату. Вы сможете сделать это при помощи пальцев. Просто схватитесь за неё и потяните вверх. Если плата не выходит, используйте пластиковый инструмент для открывания.

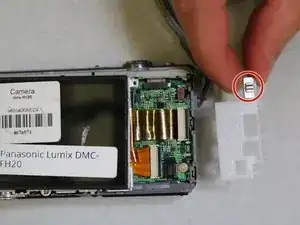

Шаг 4
Снимите белую пластиковую крышку. Для этого может потребоваться некоторое усилие. Попробуйте сначала снять её с нижней стороны, приподнимая.
Затем, где находится серебристый переключатель, она выйдет прямо сверху.

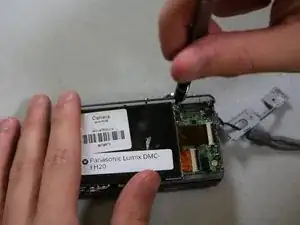

Шаг 5
Открутите один винт (головка Phillips #000).

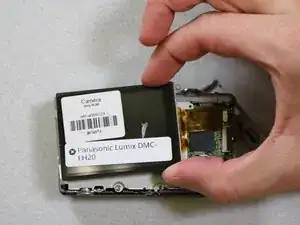

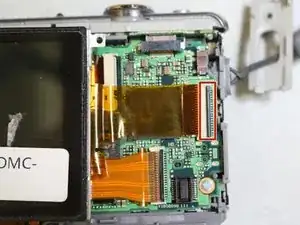

Шаг 6
Вам понадобится пластиковый инструмент для открывания для выполнения этого шага. Поднимите тонкий черный пластиковый элемент инструментом, чтобы разблокировать шлейф пленки.
После разблокировки вы сможете вынуть шлейф и полностью удалить экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
