Замена светодиода в JVC GR-D72U

Светодиоды могут перегореть в процессе эксплуатации. При падении корпуса иногда недостаточно защиты для ламп. Для снятия потребуется крестовая отвертка №000, небольшой пластиковый инструмент для вскрытия и маленькая металлическая лопатка.

В этом руководстве требуется снять множество винтов, поэтому важно запомнить, где какой винт находился. Все головки винтов — крестовые, размер №000.

Шаг 1

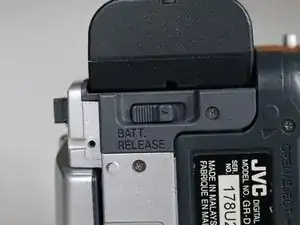

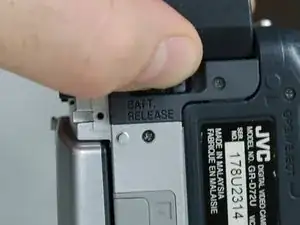

Найдите кнопку снизу камеры.

Сдвиньте кнопку вправо.

Шаг 2

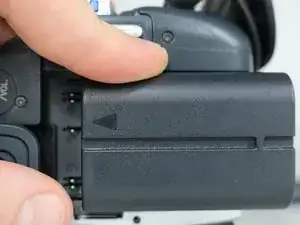

Потяните аккумулятор вниз по корпусу видеокамеры, одновременно приподнимая его.

Шаг 3

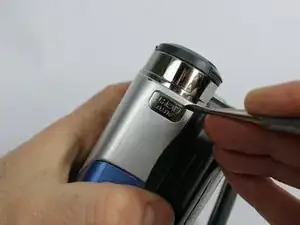

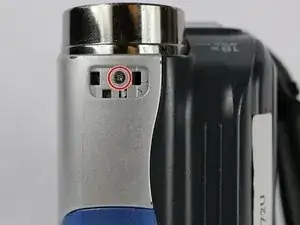

Снимите серебристую пластину с надписью «Auto Light» на верхней части камеры с помощью металлической лопатки.

Выкрутите винт длиной 3,1 мм.

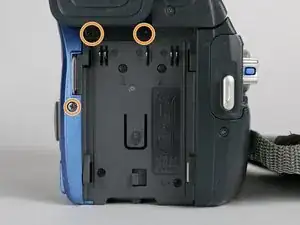

Выкрутите три винта длиной 5,3 мм с задней стороны камеры.

Шаг 4

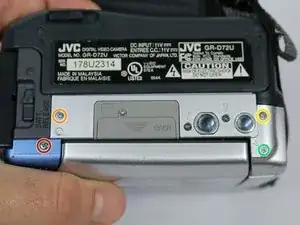

С нижней стороны камеры выкрутите следующие четыре винта:

5,3 мм

3,1 мм

5,1 мм

3,5 мм

Шаг 5

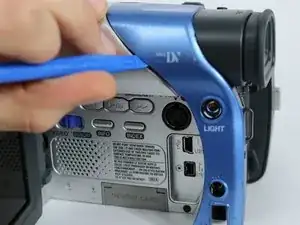

Используйте небольшой пластиковый инструмент для вскрытия, чтобы снять синюю боковую крышку.

Шаг 6

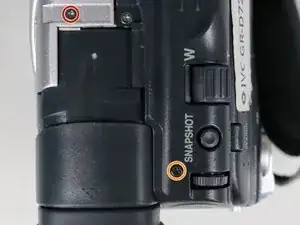

Выкрутите винт длиной 3,1 мм на верхней части камеры, ближе всего к ЖК-монитору.

Выкрутите винт длиной 5,4 мм рядом с кнопкой снимка.

Шаг 7

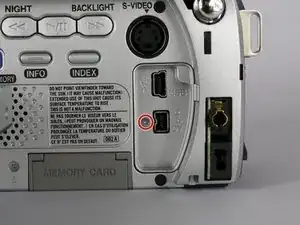

Выкрутите винт длиной 3,1 мм рядом с разъёмами USB и DV.

Шаг 8

Аккуратно разъедините обе половины камеры, чтобы открыть внутренние компоненты.

Шаг 9

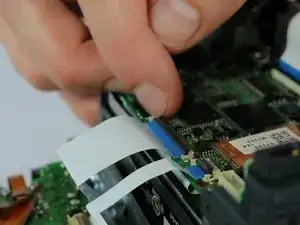

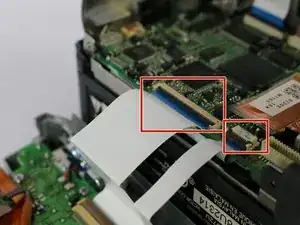

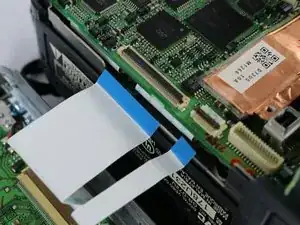

Откиньте фиксаторы кабелей в верхнее положение и отсоедините оба кабеля, соединяющих боковую панель функций с остальной частью камеры.

Вставьте кабели новой панели в соответствующие разъёмы и зафиксируйте их, опустив фиксаторы вниз.

При подключении кабелей удобнее пользоваться пинцетом, но это не обязательно.

Шаг 10

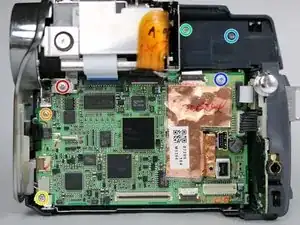

Изнутри камеры выкрутите шесть винтов.

3,3 мм

3,6 мм

3,1 мм

4,3 мм

4,3 мм

3,7 мм

Шаг 11

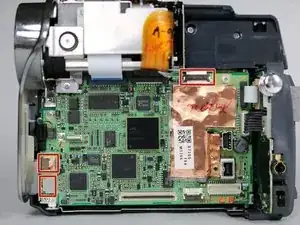

Отсоедините три кабеля от платы.

Шаг 12

С верхней части камеры выкрутите два винта длиной 3,1 мм, которые крепят объектив к корпусу камеры.

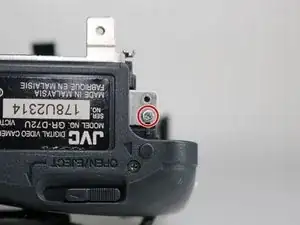

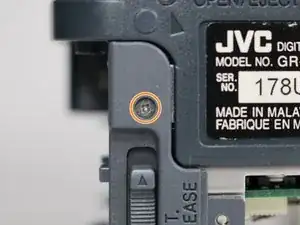

С нижней части камеры выкрутите винт длиной 3,2 мм рядом с кнопкой освобождения аккумулятора.

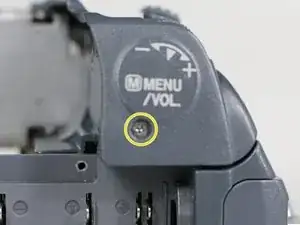

Выкрутите винт длиной 9,1 мм рядом с обозначением кнопок меню и регулировки громкости.

Шаг 13

Снимите корпус крышки объектива.

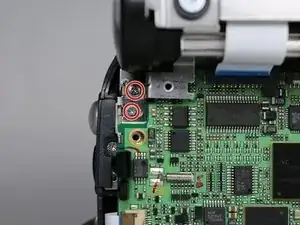

Выкрутите два винта длиной 3,1 мм изнутри камеры.

Шаг 14

Снимите пластиковую крышку рядом с серебристой кнопкой подсветки.

Выкрутите винт длиной 3,1 мм, крепящий объектив к плате.

Выкрутите два винта длиной 3,3 мм под разъёмом аккумулятора.

Шаг 15

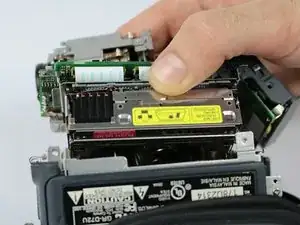

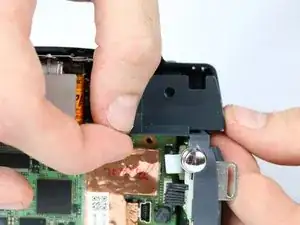

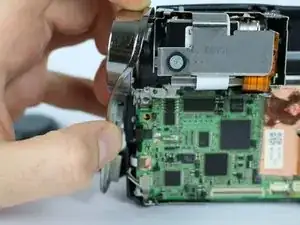

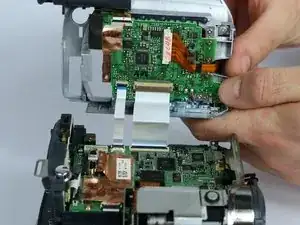

Снимите держатель кассеты и плату, аккуратно подняв их из корпуса камеры.

Выкрутите два винта длиной 3,6 мм.

Выкрутите два винта длиной 1,8 мм, затем снимите пластину.

Если Вы следуете этому руководству для замены светодиода или микрофона, выполнять этот шаг и следующий не нужно.

Шаг 16

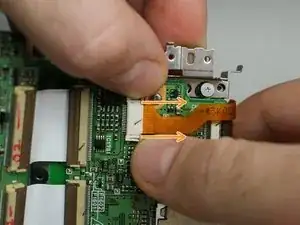

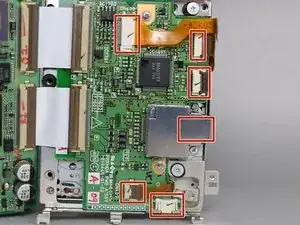

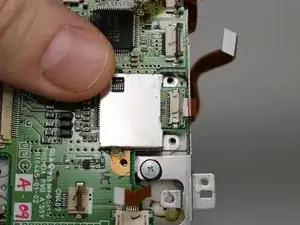

Отсоедините шесть кабелей (один из них находится под металлической пластиной), соединяющих держатель кассеты с платой.

Чтобы отключить два кабеля, сначала нужно вытянуть язычки фиксаторов (в сторону кабеля), а затем извлечь кабели.

Шаг 17

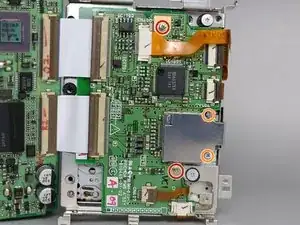

Выкрутите три винта, крепящих корпус микрофона и кнопки управления камерой к раме, следующей длины:

4,3 мм

3,1 мм

4,2 мм

Шаг 18

Выкрутите винт длиной 4,3 мм снизу рамы камеры.

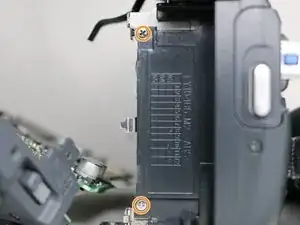

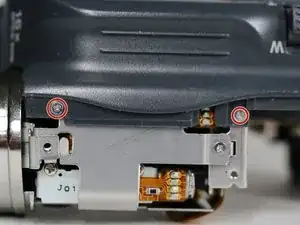

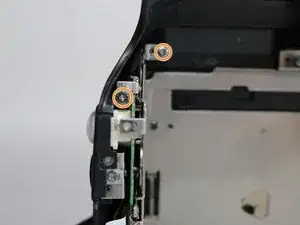

Выкрутите два винта длиной 4,3 мм выше светодиода, крепящих корпус микрофона к раме.

Шаг 19

Откройте держатель кассеты, чтобы открыть винт длиной 2,4 мм снизу камеры, и выкрутите его.

Убедитесь, что кнопки управления камерой полностью выведены за пределы рамы камеры.

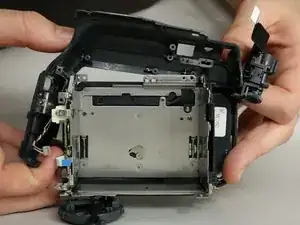

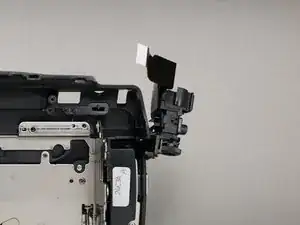

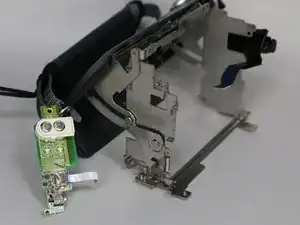

Аккуратно приподнимите корпус микрофона с передней нижней стороны камеры и снимите его с рамы.

Шаг 20

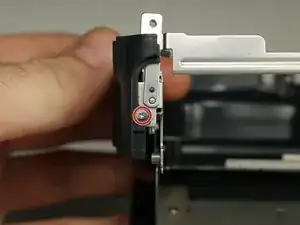

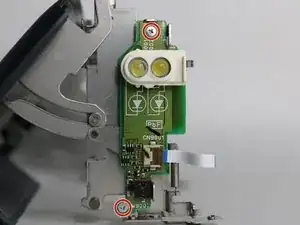

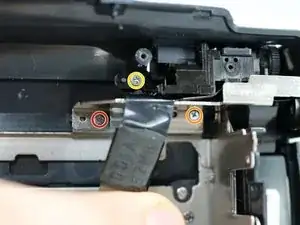

Открутите два винта крепления светодиода длиной 2,3 мм и снимите светодиод.

Пропустите этот шаг, если вы следуете данному руководству для замены микрофона.

Завершение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
