Замена ЖК-экрана JVC GR-D93U
ЖК-экран на GR-D93U — это место, где зритель может увидеть записываемое видео и где отображается воспроизведение. Важно, чтобы экран работал, так как неприятно, если он разбит или не отображает содержимое. Процесс замены экранов включает в себя откручивание множества винтов, поэтому найдите место, где сможете хранить винты.
Шаг 1

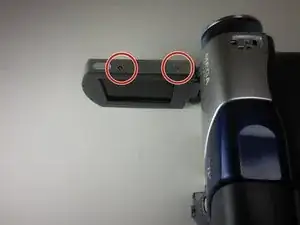

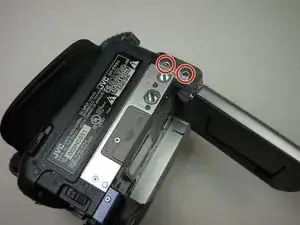

Открутите винты Phillips #0 размером 3 мм вокруг ЖК-экрана. Вам нужно будет повернуть экран, чтобы добраться до винтов на его нижней части.
Шаг 2

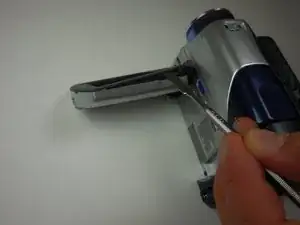

Аккуратно отделите пластиковый корпус вокруг экрана, используя плоский инструмент.
Шаг 3

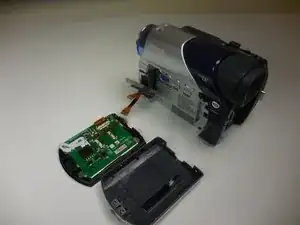

Осторожно отключите провода, соединенные с экраном, от черного блока. Теперь вы сможете отделить экран от камеры.
Шаг 4

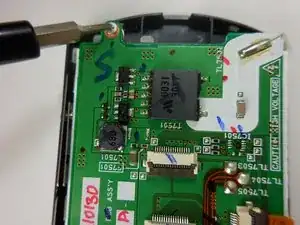

Открутите винт Phillips #0 размером 5 мм, который соединяет экран с пластиковым корпусом.
Шаг 5

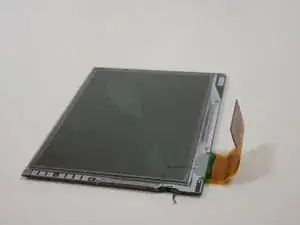

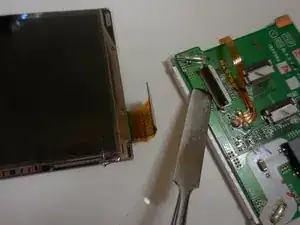

Теперь вы можете вынуть экран для замены. Осторожно отключите кабели от платы данных.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
