Замена экрана ЖК-дисплея JVC GR-D290U

Извлеките батарею камеры. (На изображении не показано.)

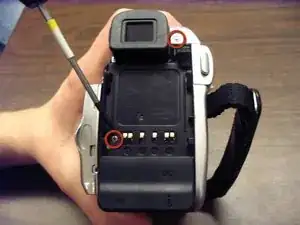

Выкрутите два винта, соединяющих заднюю крышку с основанием камеры.

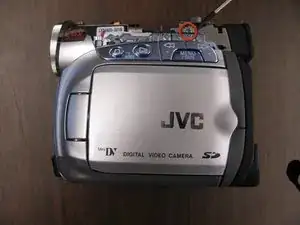

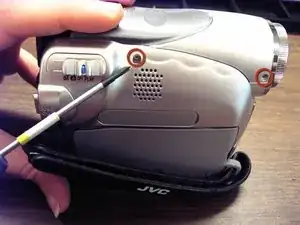

Выкрутите два винта на стороне, противоположной экрану ЖК-дисплея.

Примечание: откройте экран ЖК-дисплея, чтобы легче было добраться до винта. После завершения закройте экран.

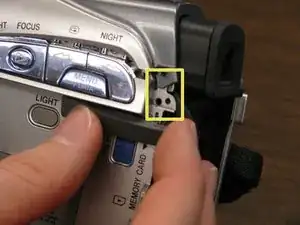

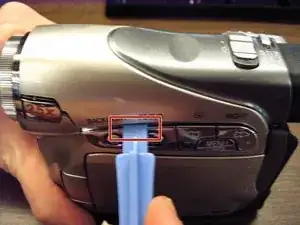

Поднимите темно-серую защелку на стороне экрана ЖК-дисплея и отведите ее в сторону.

Выкрутите винт под темно-серой защелкой, затем верните защелку на место.

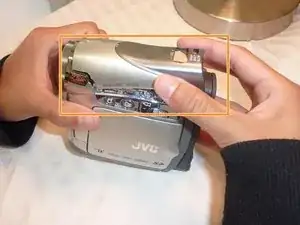

Поместите пластиковую распорку под стык верхней крышки камеры и отщелкните крышку.

Снимите верхнюю крышку с основания камеры и отложите в сторону.

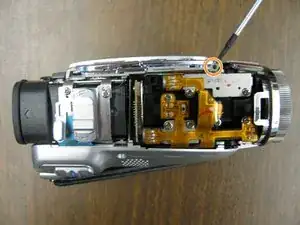

Выкрутите два винта под верхней крышкой на стороне экрана ЖК-дисплея.

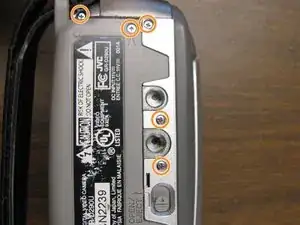

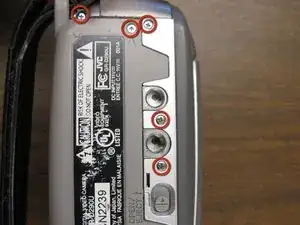

Выкрутите пять винтов, показанных на нижней пластине камеры.

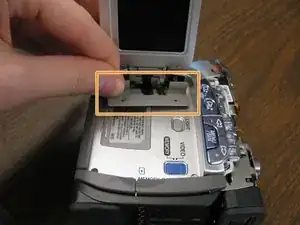

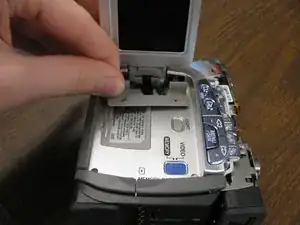

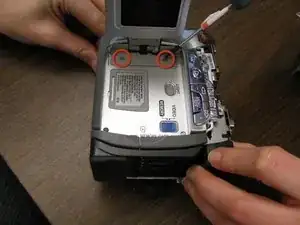

Откройте экран ЖК-дисплея и выкрутите два винта на шарнире экрана.

Снимите пластиковую крышку шарнира с основания камеры.

После завершения закройте экран ЖК-дисплея.

Внимание: избегайте отсоединения внутренней проводки, разделяя корпус камеры медленно и аккуратно.

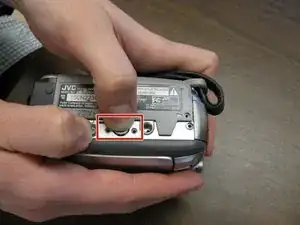

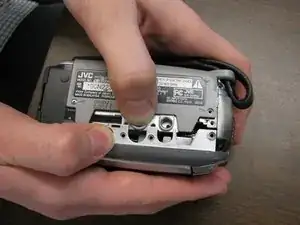

Начните с нижней части камеры. Одной рукой нажмите и удерживайте кнопку извлечения.

Другой рукой подденьте крышку экрана ЖК-дисплея от основания. Оставьте сторону с маркировкой закрытой.

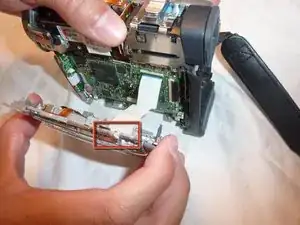

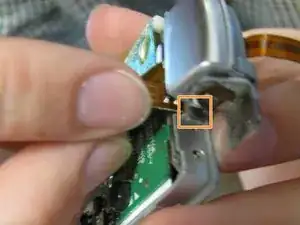

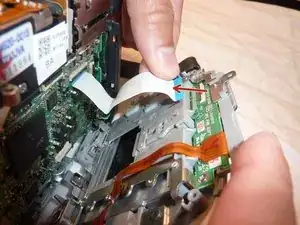

Отсоедините белую защелку от стороны экрана ЖК-дисплея, слегка потянув за ее основание.

Отложите большее основание камеры в сторону.

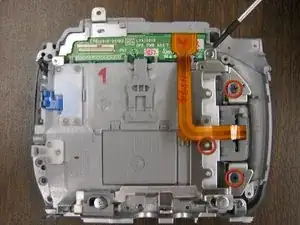

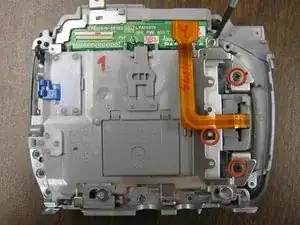

Выкрутите три винта, удерживающих шарнир экрана ЖК-дисплея на основании.

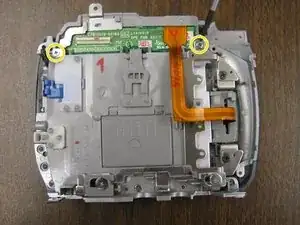

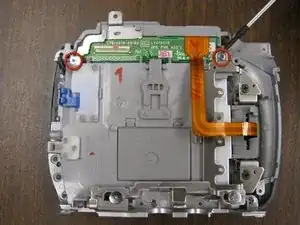

Выкрутите два винта на зеленой плате.

Внимание: оранжевая перемычка должна оставаться подключенной к плате на протяжении всего процесса.

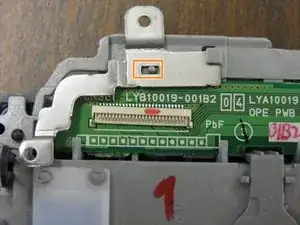

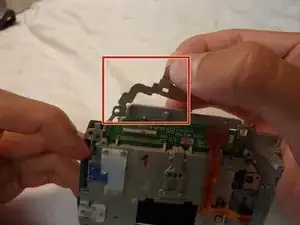

Снимите Г-образную металлическую деталь в левом верхнем углу платы.

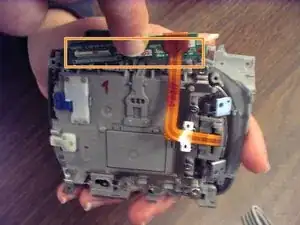

Снимите плату с корпусной детали и отложите в сторону, сохранив оранжевую перемычку подключенной.

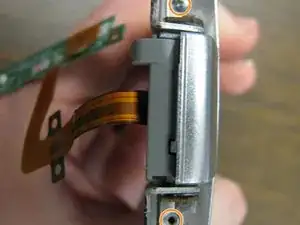

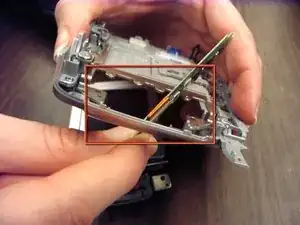

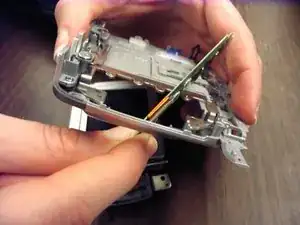

Откройте экран ЖК-дисплея и осторожно протяните плату через свободное пространство шарнира.

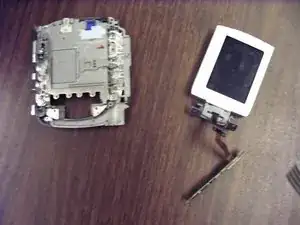

Отложите большую панель экрана ЖК-дисплея в сторону.

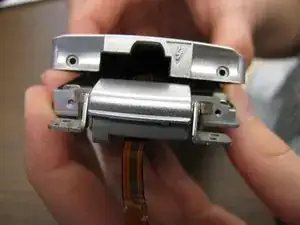

Выкрутите два винта на стороне шарнира экрана ЖК-дисплея.

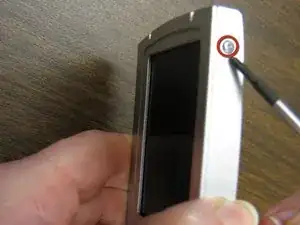

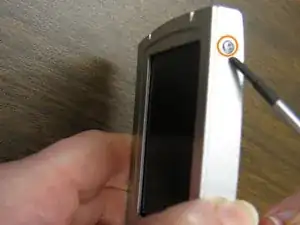

Выкрутите винт на боковой стороне экрана ЖК-дисплея.

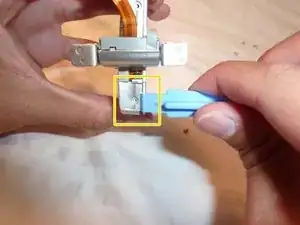

Откройте крышку с помощью пластиковой распорки и разъедините детали.

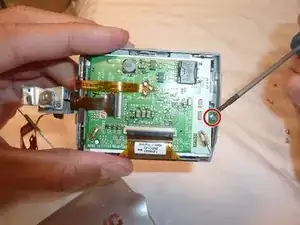

Выкрутите винт на плате.

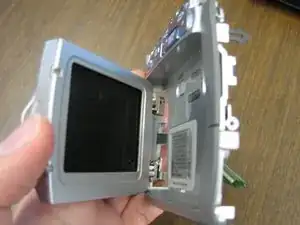

Извлеките блок экрана ЖК-дисплея из рамы, при этом плата должна оставаться сверху.

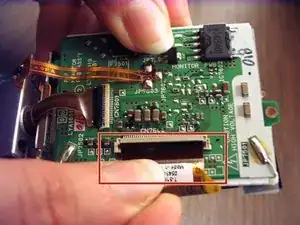

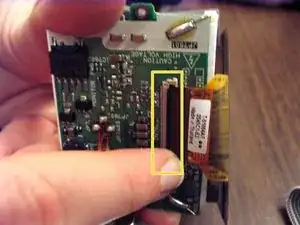

Отсоедините экран ЖК-дисплея, крепко удерживая медную защелку и слегка потянув до отщелкивания.

Подключите новый экран ЖК-дисплея, вставив медный контакт в тонкую черную защелку на плате.

Согните черную защелку и зафиксируйте ее на месте.

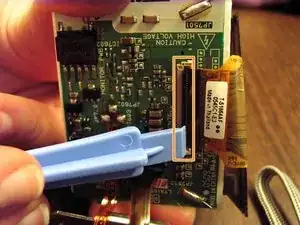

Примечание: возможно, потребуется использовать пластиковую распорку, чтобы защелкнуть тонкую черную защелку.

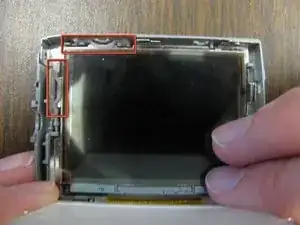

Поместите экран ЖК-дисплея в серебристую раму и убедитесь, что он ровно лежит. Он должен совпадать с двумя белыми пластиковыми кронштейнами.

Поместите черную рамку пленки, совместив ее с белой пленкой, в серебристую раму. Обе должны удерживаться защелками.

Поместите плату поверх слоев пленки.

Закрепите плату винтами на раме.

Еще раз проверьте, что экран ЖК-дисплея ровно лежит в раме, и вкрутите винт платы.

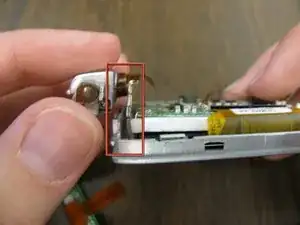

Перед тем как закрепить крышку экрана ЖК-дисплея, убедитесь, что серебристая деталь шарнира вставлена в паз рядом с платой.

Верните свободную оранжевую перемычку в паз на стороне шарнира экрана ЖК-дисплея.

Защелкните крышку экрана ЖК-дисплея на место, начиная с противоположной стороны шарнира.

Вставьте самую короткую из трёх винтов на верхней части крышки экрана, расположенную с противоположной стороны от петли.

Вставьте два оставшихся винта с стороны петли ЖК-экрана.

Верните свободную плату через пустое пространство петли обратно.

Выровняйте ЖК-экран в пазе основания камеры и защёлкните его на место.

Вставьте три винта вдоль оранжевой полосы, чтобы зафиксировать ЖК-экран на всей панели.

Вставьте плату обратно в паз. Убедитесь, что она надежно зафиксирована под выступами.

Вставьте металлическую L-образную деталь на своё место. Совместите её с отверстием для винта и выступающим фиксатором.

Вставьте два винта в плату, при этом более длинный винт должен удерживать L-образную металлическую деталь.

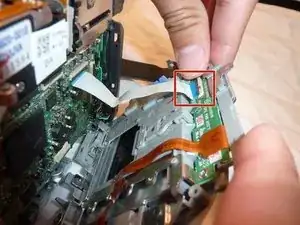

Закрепите белую защёлку, поместив её под узкий чёрный паз, и защёлкните обратно на место.

Аккуратно совместите нижнюю часть ЖК-панели с основанием камеры, затем защёлкните на место.

Установите петлю ЖК-экрана и закрутите два винта, чтобы зафиксировать её.

Вставьте пять винтов на нижнюю панель камеры. Самый короткий винт должен быть установлен в отверстие, на которое указывает стрелка.

Вставьте два винта под верхнюю крышку с ЖК-стороны камеры.

Переместите тёмно-серую защёлку, чтобы не повредить верхнюю крышку.

Совместите верхнюю крышку с основанием камеры и защёлкните на место.

Вставьте винт под тёмной серой защёлкой на ЖК-стороне камеры и верните защёлку на место.

Вставьте два винта на стороне камеры, противоположной ЖК-экрану.

Вставьте два винта, соединяющих заднюю пластину с основанием камеры.

Установите аккумулятор.

Включите устройство и проверьте его работу.
