Замена кнопок зума (+/-) JVC Adixxion GC-XA1BU
Если кнопки зума (+/-) на вашей экшн-камере JVC Adixxion GC-XA1BU не реагируют, заедают или повреждены, их замена может быть необходима для восстановления полной работоспособности. Однако прежде чем приступать к замене, важно выполнить диагностику проблемы.
Если кнопки не реагируют, проверьте, обновлена ли прошивка камеры, и перезагрузите устройство, чтобы исключить программные неполадки. Убедитесь, что под кнопками нет пыли или мусора, препятствующего их работе. Если кнопки треснули, отсутствуют или не щёлкают должным образом, требуется их замена.
Если устранение неполадок не помогло, следуйте этому руководству, чтобы безопасно и эффективно заменить кнопки зума (+/-) на вашей JVC Adixxion GC-XA1BU.
Перед началом ремонта выключите видеокамеру и отключите её от зарядного устройства. Также извлеките аккумулятор.
Шаг 1

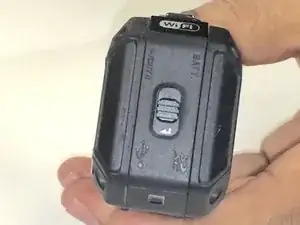

Найдите боковую часть камеры с показанным чёрным переключателем.
Шаг 2

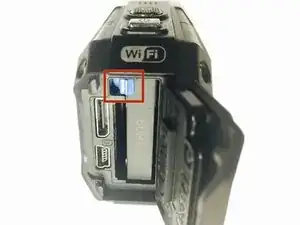

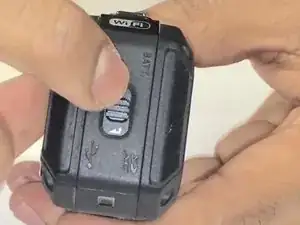

Нажмите вниз на чёрный переключатель.
Шаг 3
Сдвиньте крышку отсека аккумулятора назад, удерживая нажатым чёрный переключатель.
Шаг 4
Откройте отсек аккумулятора и нажмите синий фиксатор для извлечения аккумулятора.
Шаг 5

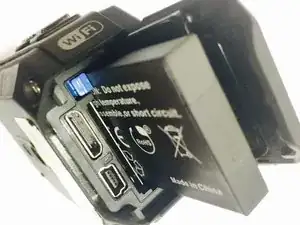

Извлеките аккумулятор из камеры.
Шаг 6

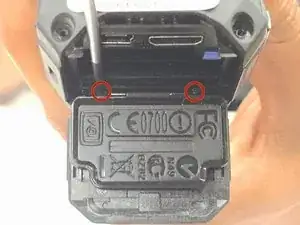

Удалите два винта с крестообразной головкой (4 мм x 3 мм) с помощью отвёртки Phillips #00.
Шаг 7

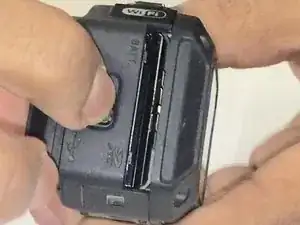

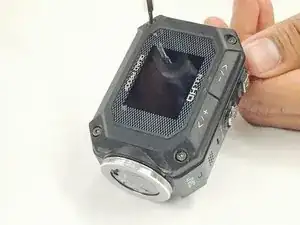

Снимите 8 винтов (5 мм x 4 мм) из углов передней и задней частей корпуса камеры (по 4 винта с каждой стороны) с помощью отвёртки Torx T6.
Шаг 8

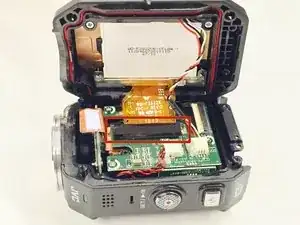

Осторожно откройте камеру, как показано, и аккуратно снимите чёрную клейкую ленту.
Шаг 9
Осторожно приподнимите и снимите фиксатор ленточного кабеля с помощью пинцета.
Шаг 10

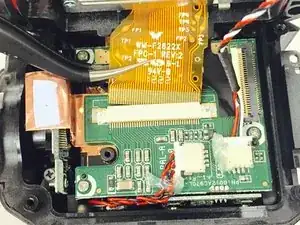

Осторожно захватите и извлеките ленточный кабель с помощью пинцета.
Шаг 11
Поверните камеру, как показано, и аккуратно удалите клей с разъёма.
Шаг 12
Осторожно вытащите белый зажим из корпуса с помощью пинцета.
Шаг 13

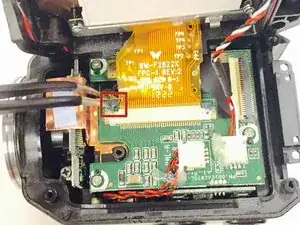

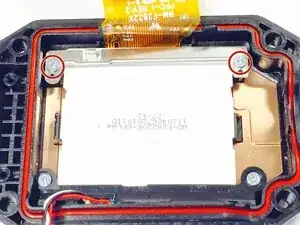

Используйте отвёртку Phillips #00, чтобы выкрутить два верхних винта (4 мм x 3 мм). После удаления винтов аккуратно снимите серебряную пластину с помощью пинцета.
Шаг 14

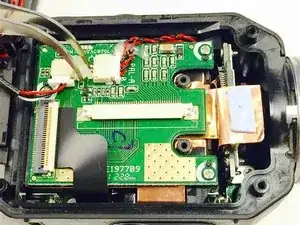

После того как вы приподняли и сняли серебряную пластину, используйте отвёртку Phillips #00, чтобы выкрутить два нижних винта (4 мм x 3 мм).
Шаг 15

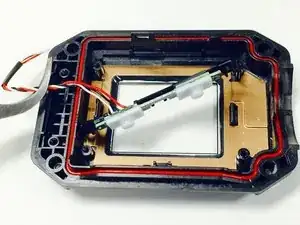

С помощью пинцета аккуратно потяните красный, чёрный и белый провод в оплётке, чтобы отсоединить их, затем снимите прикреплённую панель, как показано.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
