Замена видоискателя JVC GR-D93U
JVC GR-D93U имеет как ЖК-экран, так и видоискатель, которые можно использовать для просмотра записываемого материала.
Шаг 1

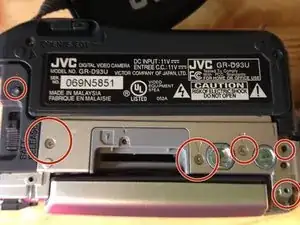

Открутите два винта Phillips #0 диаметром 3 мм с нижней части камеры, чтобы снять синюю пластиковую оболочку.
Шаг 2

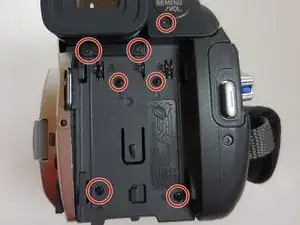

Открутите два винта Phillips #0 диаметром 3 мм. Затем открутите 6 винтов Philips #0 диаметром 3 мм с нижней части камеры.
Шаг 3

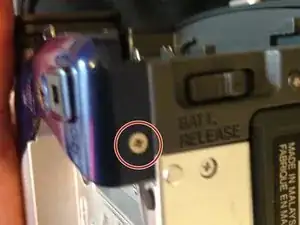

Открутите винты Phillips #0 диаметром 3 мм из разъема для аккумулятора под видоискателем.
Шаг 4

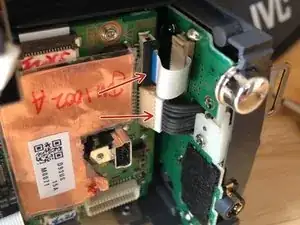

Теперь камеру можно разделить на две части. Будьте осторожны при снятии двух сторон и отключите кабели, соединяющие обе половины. Также есть кабели, которые нужно отсоединить от секции аккумуляторной батареи.
Шаг 5

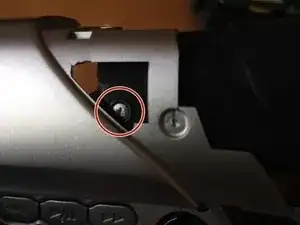

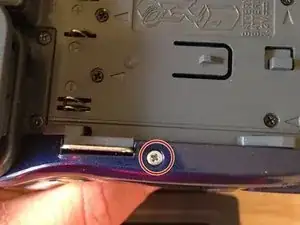

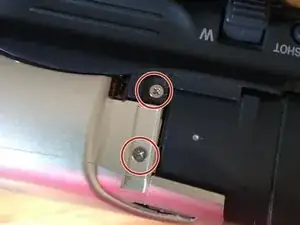

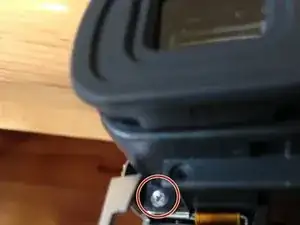

Открутите два винта Phillips #0 диаметром 3 мм вокруг видоискателя. Затем переверните камеру и открутите винт Phillips #0 диаметром 3 мм. Затем открутите винт Phillips #0 диаметром 3 мм снизу видоискателя.
Шаг 6

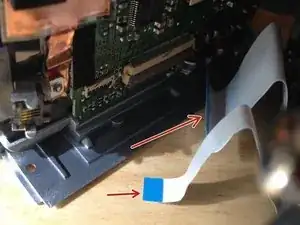

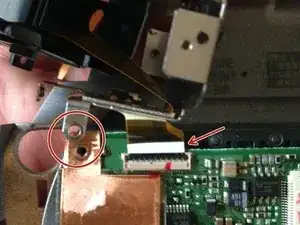

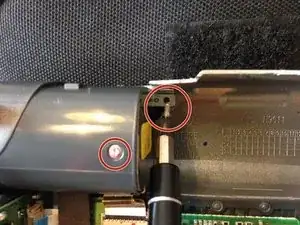

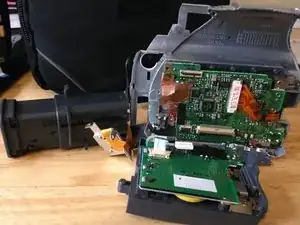

Открутите винт Phillips #0 диаметром 3 мм и отключите кабель. Это отсоединит видоискатель от камеры.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
