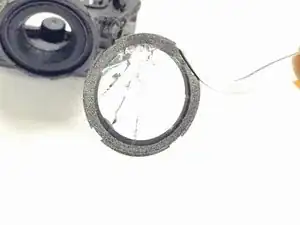

Замена объектива (внешнего) JVC Adixxion GC-XA1BU
Для завершения этого руководства необходимо приобрести новый внешний объектив и убедиться, что у вас есть указанные инструменты. Всегда полезно полностью выключать устройство и извлекать аккумулятор перед выполнением любых ремонтов.
Шаг 1
Найдите сторону камеры с черным переключателем, как показано на изображении.
Шаг 2
Нажмите на черный переключатель вниз.
Шаг 3
Сдвиньте крышку аккумулятора назад, удерживая черный переключатель нажатым.
Шаг 4
Откройте отсек для аккумулятора и нажмите на синий переключатель освобождения аккумулятора.
Шаг 5
Извлеките аккумулятор из камеры.
Шаг 6

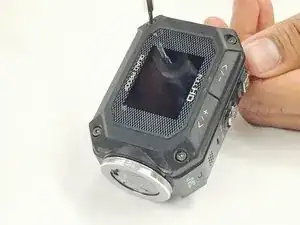

С помощью отвертки Phillips #00 открутите два винта Phillips (4 мм x 3 мм).
Шаг 7

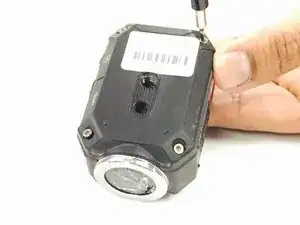

С помощью торкс-отвертки 1x1xH1.5 открутите восемь винтов (размер головки 5 мм / длина 4 мм) с углов обеих сторон камеры (по 4 винта с каждой стороны).
Шаг 8

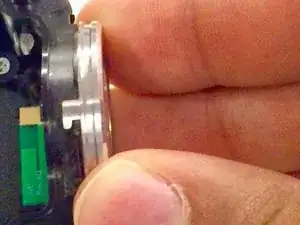

Поверните металлическое кольцо на объективе вправо и затем снимите его.
Шаг 9

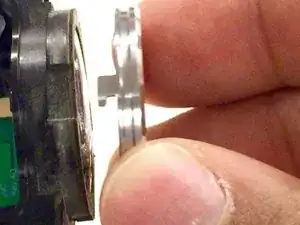

Используя пластиковый инструмент для открывания, аккуратно приподнимите объектив от камеры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
