Замена объектива Panasonic D-snap SV-AV50

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, прямо от корпуса камеры.

Отодвиньте маленькую серую пластиковую защёлку от аккумулятора, чтобы высвободить аккумулятор.

Выньте аккумулятор из камеры.

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, прямо от корпуса камеры.

Нажмите на SD-карту рядом с аккумулятором, чтобы высвободить SD-карту.

Выньте SD-карту из камеры так же, как вы вынимали аккумулятор.

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, прямо от корпуса камеры.

Удалите два указанных винта (2.2 мм крестовая).

Снимите часть рамы, закрывающую функциональные кнопки камеры, потянув вверх от края, как показано на фотографии.

Может показаться, что вы ломаете камеру, поскольку рама издаёт щелчки при снятии. Однако если аккуратно снимать детали по очереди, как показано, рамы, скорее всего, не сломаются.

Поверните камеру и снимите рамку с противоположной стороны, потянув либо сверху, либо снизу наружу.

Как и в предыдущем шаге, может показаться, что вы ломаете камеру, потому что рамка издаёт щелчки при разъединении. Это нормально и не повредит камеру.

Удалите два винта (4.08 мм крестовая), указанных на фото.

Переверните камеру на 180 градусов и снимите соответствующие винты с противоположной стороны камеры.

Снимите заднюю крышку камеры со стороны, противоположной экрану.

Чтобы облегчить задачу, вытяните экран наружу от нижней части камеры, вблизи крышки аккумуляторного отсека.

Снимите маленькую крышку рядом с верхней частью материнской платы, используя пинцет или щипцы, как показано на фото.

Открутите два указанных винта (5.18 мм крестовая).

Аккуратно извлеките материнскую плату из камеры, захватив за боковые стороны и потянув вверх, затем наружу.

Снимите верхнюю часть корпуса камеры, как показано на фото.

Осторожно снимите самую верхнюю часть верхней рамки, как указано на фото.

Возможно, придётся сдвигать элементы рамки, пока они не разъединятся.

После снятия этой детали две боковые части должны «упасть» сами.

Так выглядит вспышка.

Нажмите на защёлку «release», чтобы повернуть объектив и экран на 90 градусов.

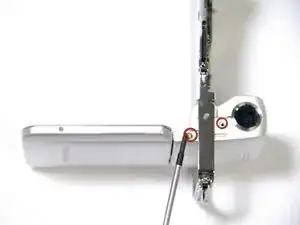

Удалите два винта (слева направо: 5.23 мм крестовая, 2.1 мм крестовая), указанных на фото.

Переверните камеру на 180 градусов и удалите такие же винты с другой стороны.

Аккуратно снимите нижнюю часть корпуса объектива, потянув вниз, отодвигая от объектива.

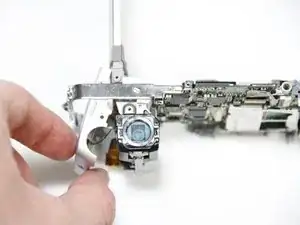

Аккуратно снимите другую часть корпуса объектива, оттянув её от объектива, и убедитесь, что она остаётся прикреплённой к проводу, к которому подключена.

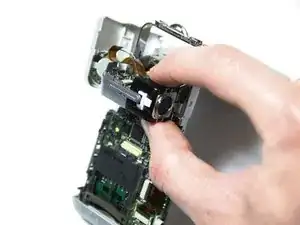

Не ломая ничего, захватите блок объектива указательным и большим пальцами и аккуратно потяните наружу, отдаляясь от камеры.

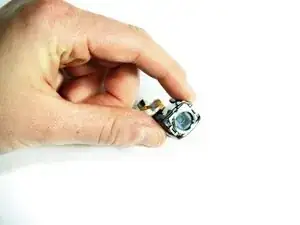

Объектив «выскочит» из маленькой металлической рамки, которая его удерживает.

Для установки нового объектива просто выполните предыдущие действия в обратном порядке.
