Замена платы кнопок включения и записи JVC Adixxion GC-XA1BU

Найдите сторону камеры с черным переключателем, как показано на изображении.

Нажмите на черный переключатель.

Сдвиньте крышку отсека батареи назад, удерживая нажатым черный переключатель.

Откройте отсек батареи и нажмите синий фиксатор для извлечения аккумулятора.

Извлеките аккумулятор из камеры.

Открутите два винта крестообразной отверткой (4 мм в длину, 3 мм в диаметре) с помощью отвертки Phillips #00.

Открутите 8 винтов (5 мм в длину, 4 мм в диаметре) с углов передней и задней сторон камеры (по 4 винта с каждой стороны), используя отвертку T6 Torx.

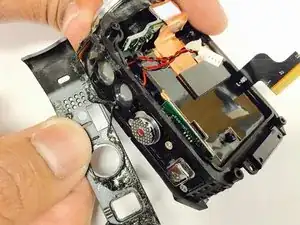

Осторожно откройте корпус камеры, как показано, и аккуратно снимите черную защитную пленку.

Осторожно приподнимите и снимите зажим ленточного кабеля пинцетом.

Осторожно возьмите пинцетом и извлеките ленточный кабель.

Поверните камеру, как показано, и аккуратно удалите клей с разъема.

Осторожно вытяните белый зажим из корпуса с помощью пинцета.

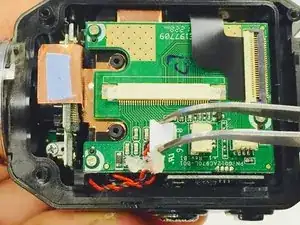

Осторожно отклейте клей, фиксирующий красный и черный оплетенные провода к плате.

Затем извлеките разъем, аккуратно вынув его из корпуса.

Сохраните этот клей — он может пригодиться при сборке устройства.

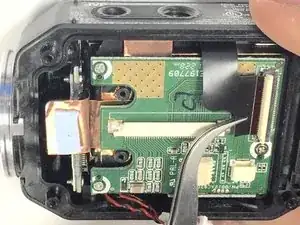

Поднимите белый зажим ленточного кабеля и аккуратно вытяните черный кабель из белого зажима.

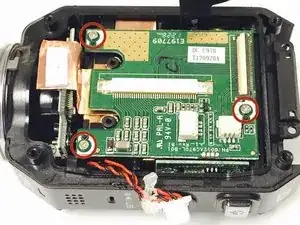

Открутите три винта крестообразной отверткой (3 мм диаметр головки, 2 мм длина) от платы.

После удаления винтов аккуратно приподнимите и извлеките зеленую плату из корпуса устройства.

Для начала приподнимания платы можно использовать пластиковую лопатку.

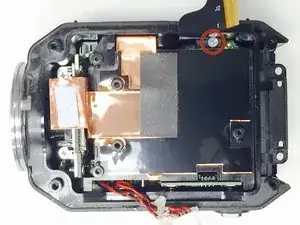

После извлечения платы открутите один винт крестообразной отверткой (3 мм диаметр головки, 2 мм длина) рядом с ленточным кабелем.

ОТВЕРНУТЬ ТОЛЬКО ЭТОТ ОДИН ВИНТ.

Воспользуйтесь пластиковой лопаткой, чтобы аккуратно отсоединить верхнюю крышку камеры.

Крышка приклеена, поэтому может потребоваться некоторое усилие, чтобы отделить её.

После снятия крышки открутите три винта крестообразной отверткой (2 мм диаметр головки, 2 мм длина), находящихся под ней.

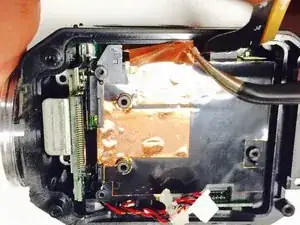

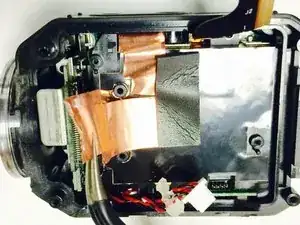

Осторожно снимите обе медные полоски — верхнюю и нижнюю, аккуратно оттягивая их пинцетом.

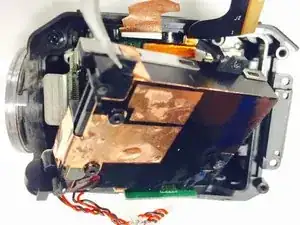

Теперь вы сможете аккуратно извлечь отсек батареи из корпуса устройства.

Если возникают трудности с извлечением отсека батареи, воспользуйтесь пластиковой лопаткой, чтобы облегчить процесс.

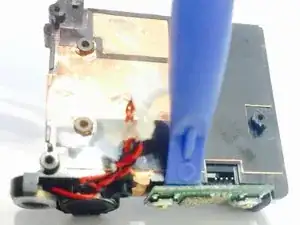

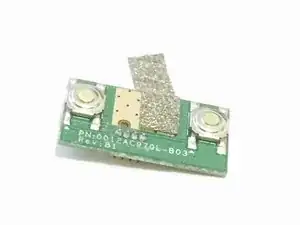

Кнопки включения и записи приклеены к отсеку батареи, поэтому осторожно подденьте их пластиковой лопаткой и снимите.
