Замена микрофона JVC GR-D72U

Найдите кнопку на нижней части камеры.

Сдвиньте кнопку вправо.

Тяните батарею в направлении нижней части видеокамеры, одновременно поднимая аккумулятор .

С помощью металлической лопатки снимите серебристую пластину с надписью «Auto Light» на верхней части камеры.

Удалите винт 3.1 мм.

Удалите три винта 5.3 мм с задней части камеры.

С нижней части камеры удалите следующие четыре винта:

5.3 мм

3.1 мм

5.1 мм

3.5 мм

Используйте маленький пластмассовый инструмент для открывания, чтобы снять синюю боковую панель.

Удалите винт 3.1 мм на верхней части камеры, ближайший к ЖК-монитору.

Удалите винт 5.4 мм рядом с кнопкой снимка.

Удалите винт 3.1 мм рядом с разъёмами USB и DV.

Аккуратно раздвиньте обе половины камеры, чтобы открыть внутренние компоненты.

Переведите защёлки кабелей в положение вверх и вытащите оба кабеля, соединяющие боковую панель с остальной частью камеры.

Вставьте кабели от новой панели в соответствующие разъёмы и опустите защёлки вниз.

При вставке кабеля удобнее использовать пинцет, но это не обязательно.

С внутренней части камеры удалите эти шесть винтов.

3.3 мм

3.6 мм

3.1 мм

4.3 мм

4.3 мм

3.7 мм

Отключите три кабеля от платы.

С верхней части камеры удалите два винта 3.1 мм, крепящие объектив к корпусу камеры.

С нижней части камеры удалите винт 3.2 мм рядом с переключателем освобождения батареи.

Удалите винт 9.1 мм рядом с обозначением меню и регулировки громкости.

Снимите корпус крышки объектива.

Удалите два винта 3.1 мм изнутри камеры.

Снимите пластиковую крышку рядом с серебристой кнопкой подсветки.

Удалите винт 3.1 мм, крепящий объектив к плате.

Удалите два винта 3.3 мм под отсеком для батареи.

Поднимите держатель кассеты и плату, вынимая их из корпуса камеры.

Удалите два винта 3.6 мм.

Удалите два винта 1.8 мм, затем снимите пластину.

Если вы выполняете это руководство для замены светодиода или микрофона, этот шаг и следующий выполнять не нужно.

Отсоедините шесть кабелей (один находится под металлической пластиной), соединяющих держатель кассеты с платой.

Чтобы вынуть два из кабелей, сначала выдвиньте фиксирующие язычки (в сторону кабеля), затем извлеките кабель.

Удалите три винта, крепящие корпус микрофона и кнопки управления камерой к раме, следующих размеров:

4.3 мм

3.1 мм

4.2 мм

Удалите винт 4.3 мм на нижней части рамки камеры.

Удалите два винта 4.3 мм над светодиодом, фиксирующие корпус микрофона к рамке.

Откройте держатель кассеты, чтобы обнажить винт 2.4 мм на нижней части камеры, и удалите его.

Убедитесь, что кнопки управления камерой полностью выведены за пределы корпуса камеры.

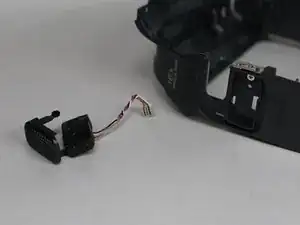

Аккуратно поднимите корпус микрофона с передне-нижней стороны камеры и извлеките его из рамки.

Удалите два винта 2,3 мм, крепящие светодиодный модуль, и снимите модуль.

Пропустите этот шаг, если вы следуете этому руководству для микрофона.

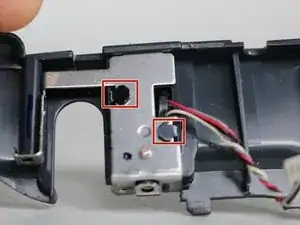

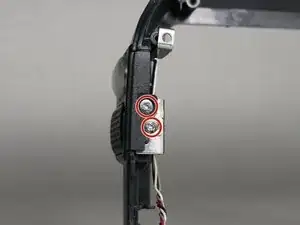

Удалите два винта 1,6 мм, фиксирующие корпус микрофона.

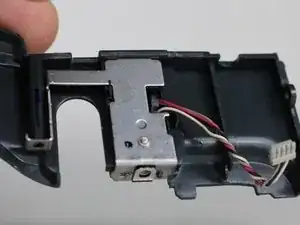

Снимите корпус микрофона.

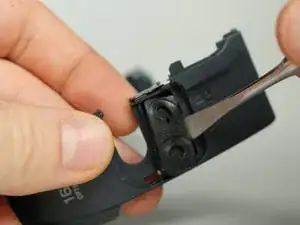

Подденьте две защёлки и сдвиньте их, чтобы снять крышку микрофона.

Используйте металлическую лопатку, чтобы приподнять микрофон и вынуть его из корпуса.
