Замена вспышки Panasonic D-snap SV-AV50

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека батареи в направлении, прямо противоположном корпусу камеры.

Отодвиньте маленькую серую пластиковую защёлку от батареи, чтобы освободить батарею.

Выньте батарею из камеры.

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека батареи в направлении, прямо противоположном корпусу камеры.

Нажмите на SD-карту рядом с батареей, чтобы освободить SD-карту.

Выньте карту памяти SD из камеры так же, как вы вынимали батарею.

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека батареи в направлении, прямо противоположном корпусу камеры.

Удалите два указанных винта (Phillips 2.2 мм).

Снимите часть рамки, закрывающую кнопки управления камерой, потянув вверх от края, как показано на фото.

Может показаться, что вы ломаете камеру, так как рамка издаёт щелкающий звук при снятии. Однако если аккуратно снимать рамки по отдельности, как показано, они, вероятно, не сломаются.

Поверните камеру и снимите рамку с противоположной стороны, потянув либо сверху, либо снизу наружу.

Как и в предыдущем шаге, может показаться, что вы ломаете камеру, поскольку рамка издаёт щелкающие звуки при разъединении. Это ожидаемо и не повредит камере.

Удалите два винта (Phillips 4.08 мм), указанных на фото.

Поверните камеру на 180 градусов и удалите соответствующие винты на противоположной стороне камеры.

Снимите заднюю крышку камеры со стороны, противоположной экрану.

Чтобы упростить задачу, потяните экран наружу снизу камеры, вблизи крышки отсека батареи.

Снимите маленькую крышку возле верхней части материнской платы с помощью пинцета или щипцов, как показано на фото.

Открутите два указанных винта (Phillips 5.18 мм).

Аккуратно извлеките материнскую плату из камеры, удерживая за боковые стороны и потянув вверх, затем наружу.

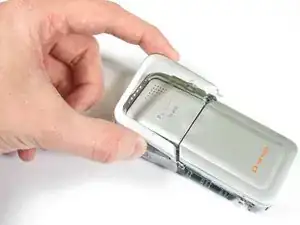

Снимите верхнюю часть корпуса камеры, как показано на фото.

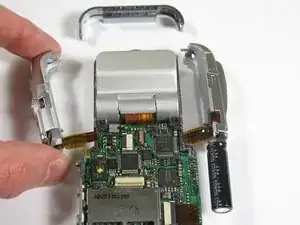

Аккуратно снимите верхнюю деталь верхней рамки, как указано на фото.

Возможно, придётся немного подвигать фрагменты рамки, пока они не разъединятся.

После снятия этой детали две боковые части должны «упасть» сами по себе.

Так выглядит модуль вспышки.
