Замена материнской платы Panasonic D-snap SV-AV50

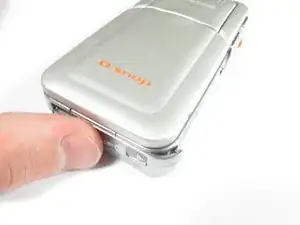

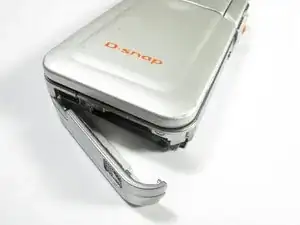

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, отдалённом от камеры.

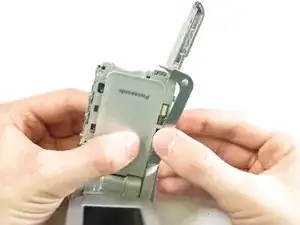

Отодвиньте маленькую серую пластиковую защёлку от аккумулятора, чтобы освободить аккумулятор.

Выньте аккумулятор из камеры.

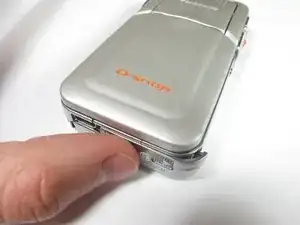

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, отдалённом от камеры.

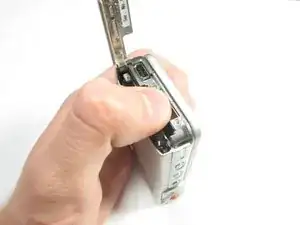

Нажмите на карту памяти SD рядом с аккумулятором, чтобы освободить карту.

Выньте карту памяти SD из камеры так же, как вы вынимали аккумулятор.

Сдвиньте нижнюю панель в направлении стрелки на панели.

Оттяните/поднимите крышку отсека аккумулятора в направлении, отдалённом от камеры.

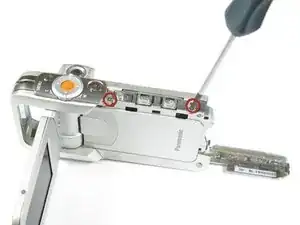

Удалите два винта (крестовая отвертка, 2.2 мм), указанных на изображении.

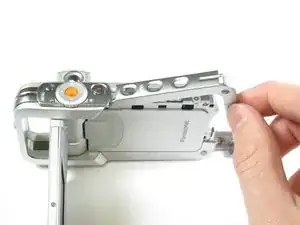

Снимите часть корпуса, закрывающую кнопки управления камерой, потянув вверх с конца, как показано на фотографии.

Может показаться, что вы ломаете камеру, поскольку корпус издаёт щелкающий звук при снятии. Однако если аккуратно снимать части корпуса по отдельности, как показано, они, скорее всего, не сломаются.

Поверните камеру и снимите корпус с противоположной стороны, потянув либо сверху, либо снизу в наружном направлении.

Как и в предыдущем шаге, может показаться, что вы ломаете камеру, поскольку корпус издаёт щелкающие звуки при разборке. Это нормально и не повредит камеру.

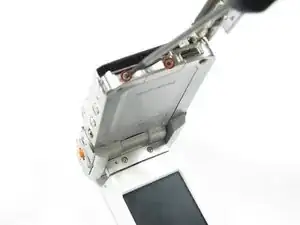

Удалите два винта (крестовая отвертка, 4.08 мм), указанных на изображении.

Переверните камеру на 180 градусов и удалите соответствующие винты на противоположной стороне камеры.

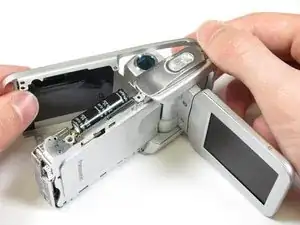

Снимите заднюю панель камеры с той стороны, которая противоположна экрану.

Чтобы облегчить задачу, подденьте экран наружу снизу камеры, рядом с крышкой отсека аккумулятора.

Снимите маленькую крышку в верхней части материнской платы с помощью пинцета или щипцов, как на фото.

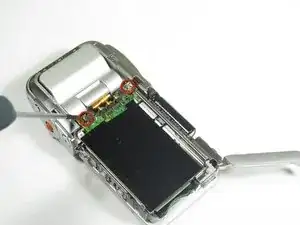

Отвинтите два винта (крестовая отвертка, 5.18 мм), указанные на картинке.

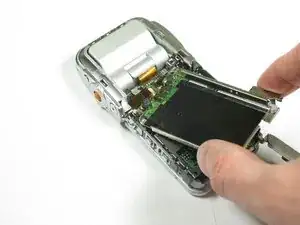

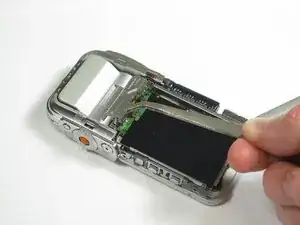

Аккуратно извлеките материнскую плату из камеры, захватив за боковые стороны и потянув вверх, затем наружу.
