Замена объектива JVC GR-D93U

Отверните два винта Phillips #0 длиной 3 мм на дне камеры, чтобы снять синюю пластиковую крышку.

Отверните два винта Phillips #0 длиной 3 мм. Затем снимите шесть винтов Phillips #0 длиной 3 мм с нижней части камеры.

Отверните винты Phillips #0 длиной 3 мм в отсеке батареи под окуляром.

Теперь камеру можно разделить на две части. Будьте осторожны при снятии боковых частей и отсоединяйте кабели, соединяющие половины. Также есть кабели, которые необходимо отсоединить от секции батарейного отсека.

Отверните два винта Phillips #0 длиной 3 мм вокруг окуляра. Затем переверните камеру и отверните винт Phillips #0 длиной 3 мм. Затем отверните винт Phillips #0 длиной 3 мм под окуляром.

Отверните винт Phillips #0 длиной 3 мм и отсоедините кабель. Это отсоединит окуляр от корпуса камеры.

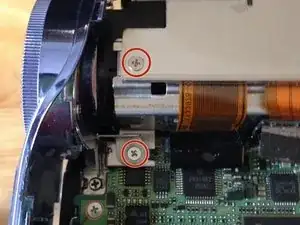

Снимите два винта 3 мм с помощью отвертки PH0.

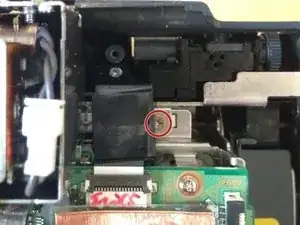

Снимите синюю защитную крышку от пыли с помощью металлической лопатки. Отверните винт 3 мм с помощью отвертки PH0.

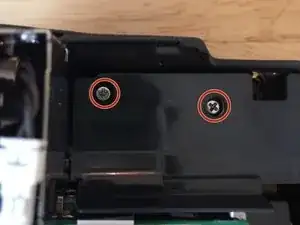

Снимите два винта 5 мм с помощью отвертки PH0. Используйте металлическую лопатку, чтобы снять пластиковый корпус.

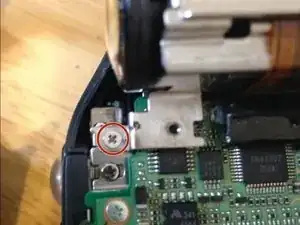

Снимите винт 3 мм с помощью металлической лопатки.

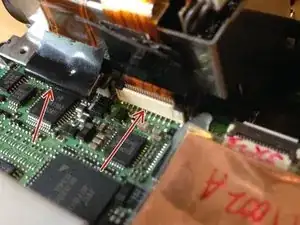

Снимите две шлейфовые планки логики, поддев пластиковые зажимы металлической лопаткой.

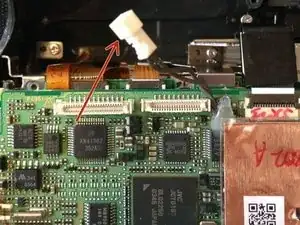

Отключите питание от объектива.
