Замена ЖК-экрана JVC Adixxion GC-XA1BU
В этом руководстве пошагово описан процесс замены ЖК-экрана видеокамеры JVC Adixxion GC-XA1BU.
Шаг 1
Найдите сторону камеры с черным переключателем, показанным на фото.
Шаг 2
Нажмите вниз на черный переключатель.
Шаг 3
Сдвиньте крышку батарейного отсека назад, удерживая нажатым черный переключатель.
Шаг 4
Откройте отсек для батареи и нажмите синий фиксатор батареи.
Шаг 5
Извлеките батарею из камеры.
Шаг 6

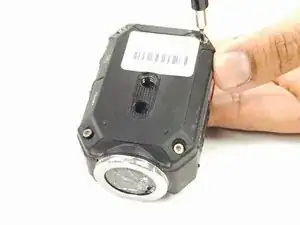

Удалите два винта с крестообразной головкой (4 мм x 3 мм) с помощью отвертки Phillips #00.
Шаг 7
Снимите 8 винтов (5 мм x 4 мм) по углам передней и задней панелей камеры (по 4 винта с каждой стороны) с помощью отвертки Torx T6.
Шаг 8
Осторожно откройте корпус камеры, как показано, и аккуратно отогните черную клейкую ленту.
Шаг 9

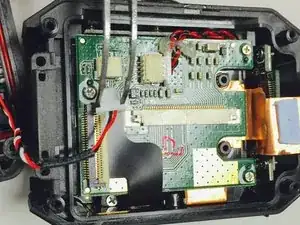

Осторожно поднимите и снимите зажим ленты кабеля с помощью пинцета.
Шаг 10
Аккуратно захватите и извлеките ленточный кабель с помощью пинцета.
Шаг 11

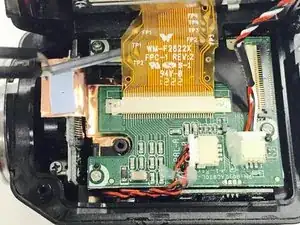

Поверните камеру, как показано, и аккуратно удалите клей с разъема.
Шаг 12

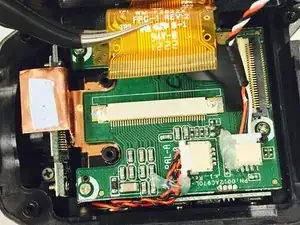

Осторожно вытяните белый зажим из корпуса с помощью пинцета.
Шаг 13

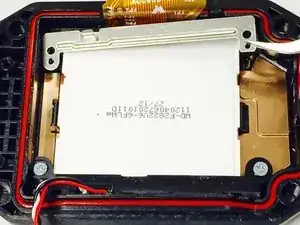

Используйте отвертку Phillips #00, чтобы выкрутить два верхних винта (4 мм x 3 мм). После удаления винтов аккуратно снимите серебряную пластину с помощью пинцета.
Шаг 14
После снятия серебряной пластины используйте отвертку Phillips #00, чтобы удалить два нижних винта (4 мм x 3 мм).
Шаг 15

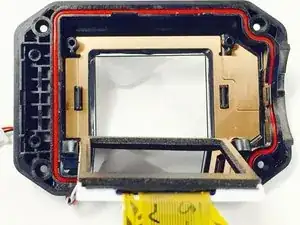

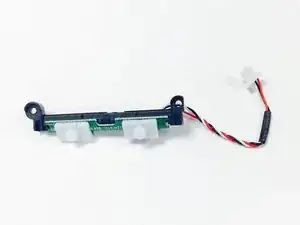

С помощью пинцета аккуратно потяните за красный, черный и белый провод с разъемом, чтобы отсоединить их, затем снимите прикрепленную панель, как показано.
Шаг 16

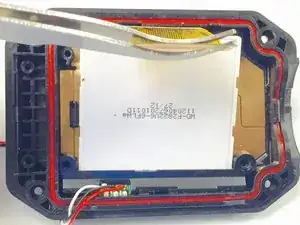

Осторожно поднимите и снимите ЖК-экран с помощью пинцета.
Шаг 17

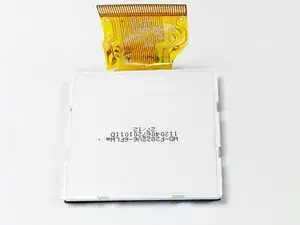

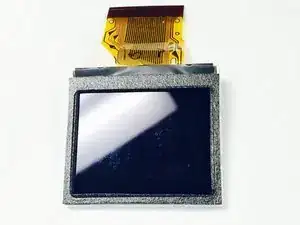

Экран, как показано, если он снят правильно.
Заключение
Соберите устройство в обратном порядке, установив новый ЖК-экран, чтобы завершить замену.
