Разборка видеокамеры JVC GR-D290U
В этом руководстве описаны последовательные действия по безопасной разборке видеокамеры JVC GR-D290U. Каждый шаг содержит чёткие инструкции по снятию внешних панелей, отключению внутренних компонентов и получению доступа к основным частям устройства для обслуживания или ремонта. Следуйте инструкциям внимательно, чтобы не повредить хрупкие разъёмы и обеспечить простую сборку устройства в дальнейшем.
Шаг 1
Откройте экран жидко-кристаллического дисплея (ЖК-дисплея).

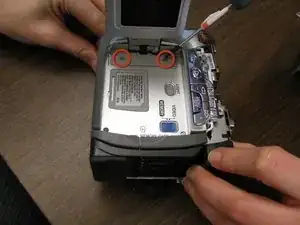

Используя отвёртку Phillips #1, выкрутите два винта шарнира.

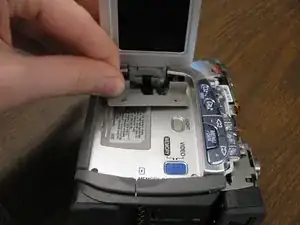

Снимите крышку шарнира. После снятия крышки закройте экран.
Шаг 2
Поверните камеру вверх дном, чтобы увидеть нижнюю панель.

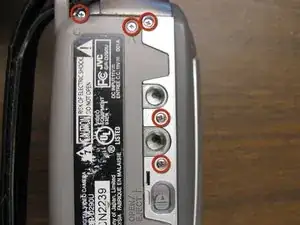

Выкрутите пять винтов, расположенных по краям нижней панели, с помощью отвёртки Phillips #1.

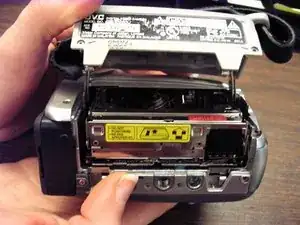

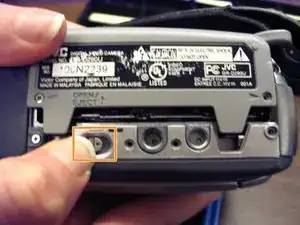

Нажмите кнопку извлечения, расположенную под нижней панелью, чтобы открыть крышку кассеты.
Закройте крышку кассеты.
Поставьте камеру вертикально.
Шаг 3

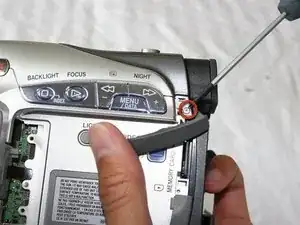

Откройте ЖК-экран. Отведите в сторону тёмно-серую защёлку, расположенную около окуляра.
Выкрутите винт, находящийся под тёмно-серой защёлкой, при помощи отвёртки Phillips #1.
Верните тёмно-серую защёлку на место и закройте ЖК-экран.
Шаг 4
Перейдите к боковой стороне камеры, противоположной экрану ЖК-дисплея.

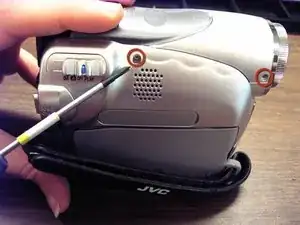

Выкрутите два винта, расположенных на этой стороне камеры, с помощью отвёртки Phillips #1.
Шаг 5
Перейдите к боковой стороне камеры, на которой расположен экран ЖК-дисплея.

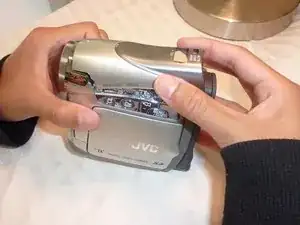

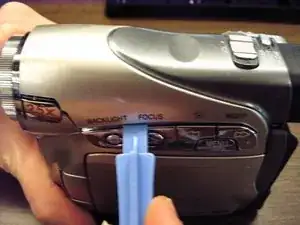

Вставьте пластиковую открывалку в зазор между верхней и нижней крышками камеры.
Подденьте верхнюю крышку, пока не услышите щелчок.
Аккуратно снимите верхнюю крышку с корпуса камеры.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
