Замена пружины стабилизатора

Нажмите серую защёлку вниз, при необходимости используя лопатку, и аккумулятор выйдет.

Невынутый перед разборкой аккумулятор может привести к травме.

Всего требуется удалить шесть винтов, используя отвертку Philips №000.

Как показано на первой фотографии: слева от корпуса камеры находится один винт Philips 4,9 мм.

Как показано на второй фотографии: снизу корпуса находятся три винта Philips 3,4 мм; они расположены на тёмной части корпуса.

Как показано на третьей фотографии: справа находятся два винта Philips 5,3 мм, один из них под крышкой USB.

Откройте корпус, отлепив заднюю панель.

Разъединяйте корпус осторожно, чтобы не порвать гибкий разъём.

Отключите два гибких кабеля, как показано на первой фотографии.

Избегайте использования металлических лопаток, как на фото, на внутренних электронных компонентах — это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, например стандартную нейлоновую лопатку.

Чтобы отключить гибкий кабель, подденьте лопатку под чёрную защёлку, затем вытяните кабель. Это применяется ко всем гибким кабелям.

Задняя панель теперь снята.

С помощью лопатки извлеките гибкие кабели, отодвинув чёрную защёлку назад и аккуратно вытащив кабель.

Избегайте использования металлических лопаток, как на фото, на внутренних электронных компонентах — это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, например стандартную нейлоновую лопатку.

Повторите эту процедуру для двух гибких кабелей, показанных на третьей фотографии.

Отвёрткой Philips №000 отвинтите винт 4,3 мм, как показано отвёрткой, и винт 6,0 мм, фиксирующий шлейф.

На этих винтах есть шайбы — не потеряйте их.

Пинцетом аккуратно оторвите шлейф от клейкой подложки.

В отличие от предыдущих коннекторов, этот кабель закреплён светло‑серой защёлкой на противоположной стороне от места вставки шлейфа. Поднимите её и затем пальцами аккуратно вытяните верхний гибкий кабель.

Отвёрткой Philips №000 отвинтите винт 6,0 мм в нижнем левом углу. На фотографии он отмечен зелёным кругом.

В верхнем левом углу с помощью отвёртки Philips №000 отвинтите винт 6,0 мм.

Сохраните медную шайбу, удерживаемую этим винтом.

Пинцетом аккуратно поднимите медную заземляющую ленту.

Не рвите ленту при снятии — она должна остаться прикреплённой к основному корпусу камеры.

Снимите кронштейн в нижнем правом углу. Для этого нужно удалить два разных винта.

Отвёрткой Philips №000 отвинтите винт 2,4 мм внизу.

Отвёрткой Philips №000 отвинтите винт 6,0 мм вверху и снимите кронштейн.

Теперь можно поднять узел сенсора. Следующие шаги объяснят, как его извлечь.

Сначала слегка приподнимите нижнюю часть в направлении стрелки.

Во-вторых, поднимите верхнюю левую часть вверх. Она может немного застрять, придётся пошевелить её, чтобы освободить.

Наконец, потяните весь узел вниз и от корпуса.

Под узлом находится гибкий разъём. Будьте осторожны при подъёме узла. Не дергайте сильно, чтобы не повредить разъём.

Это узел сенсора; на фото показан подключённый гибкий кабель.

Тремя винтами 6,0 мм зафиксированы три шайбы, показанные на второй фотографии. Обязательно установите их при сборке.

Узел сенсора был извлечён.

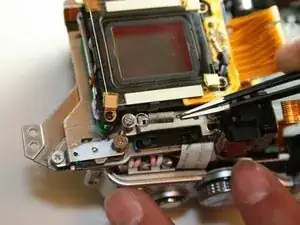

Пинцетом захватите конец, противоположный винту, тяните против натяжения и выкручивайте пружину. Возможно, придётся попытаться несколько раз — продолжайте крутить и тянуть пружину.

Когда вы снимете пружину с одной стороны, она легко слезет с другой. Просто сдвиньте пружину и снимите её.
