Ремонт крышки отсека батарей для плёночной зеркальной камеры Nikon F75, N75 или U2
Как заменить сломанную крышку отсека батарей на Nikon F75 или N75, либо на U2 (камера для домашнего японского рынка), плёночная зеркальная камера.
Эта камера была представлена в начале 2003 года вместе с цифровыми зеркальными камерами и является последней потребительской плёночной зеркальной камерой Nikon. Питание осуществляется от двух батареек CR2 под небольшой пластиковой крышкой. Под этой крышкой находится металлическая контактная пластина, которая крепится к самой пластиковой крышке четырьмя небольшими пластиковыми заклёпками. Поскольку батарейки создают достаточно сильное пружинящее давление, со временем эти заклёпки устают и пластина отламывается, освобождая зафиксированный пружиной скользящий зажим. Я не фотографировал отдельные шаги этого ремонта, но он достаточно прост.
Шаг 1

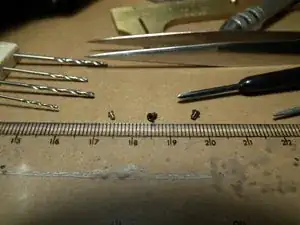

Вам понадобятся две винты примерно 2 мм длиной и 1,5 мм в диаметре, извлечённые из других камер или объективов, либо из набора мелких винтиков — я думаю, что это примерно размер M2, но мне нечем сравнить. Смотрите фото.
Шаг 2

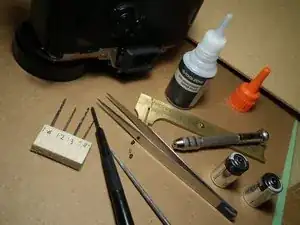

Необходимые инструменты: пинцет, патрон для штифтов, маленькая крестовая отвертка и сверло 1,3 мм, плюс сверхклей средней густоты. Также желательно иметь маленькую круглую напильник.
Шаг 3

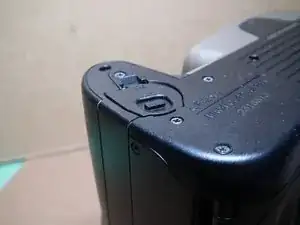

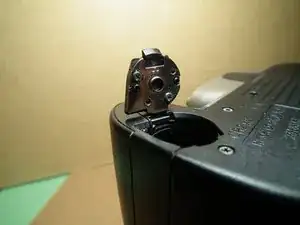

На фото показан завершённый ремонт с установленными винтами. Используйте маленький круглый напильник, чтобы слегка увеличить отверстия заклёпок в металлической пластине. Затем удерживая металлическую пластину на месте, используйте сверло 1,3 мм, чтобы просверлить примерно 3 мм глубины в пластиковой крышке в местах, где находились пластиковые заклёпки. Пластик довольно толстый.
Шаг 4
Теперь крышка должна закрываться над батарейками, а металлическая пластина должна удерживать пластиковый слайдер на месте.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
