Замена платы коммуникации Nikon N2000 (F301)
Плата коммуникации передает информацию о диафрагме и фокусировке объектива. Если у вас возникают проблемы с фокусировкой или диафрагмой, возможно, проблема заключается в плате коммуникации.
Шаг 1
Используйте отвертку Phillips с головкой 00, чтобы удалить четыре винта с крепления объектива.
Шаг 2
Снимите крепление объектива с камеры.
Будьте осторожны, чтобы не потерять три свободные детали, которые находятся под креплением объектива.
Шаг 3

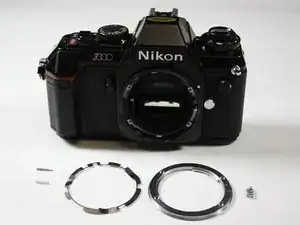

Удалите три свободные детали (пружину, маленький стержень и металлическое кольцо), которые находились под креплением объектива, и положите их в сторону.
Постарайтесь запомнить ориентацию металлического кольца, чтобы его было легче установить обратно в устройство позже.
Шаг 4

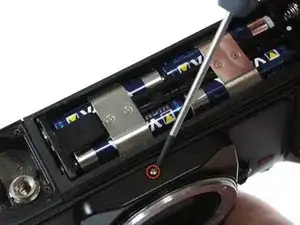

Используйте отвертку Phillips с головкой 00, чтобы удалить винт с нижней части переднего черного корпуса.
Шаг 5

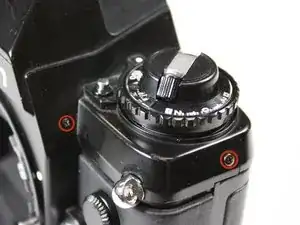

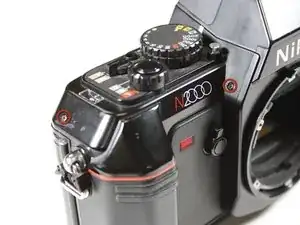

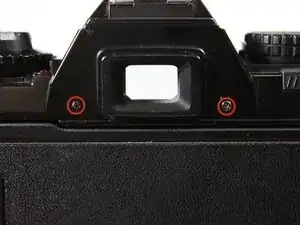

Используйте отвертку Phillips с головкой 00, чтобы удалить винты с верхнего корпуса (всего 6 штук).
Шаг 6

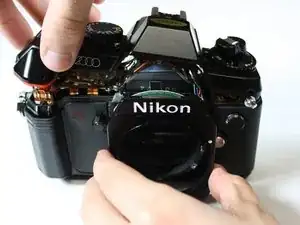

Снимите передний корпус с камеры.
В корпусе находится черное пластиковое кольцо. Будьте осторожны, чтобы не удалить его, так как его будет трудно установить обратно.
Шаг 7
Используйте отвертку Phillips с головкой 00, чтобы удалить винты с каждой стороны платы коммуникации.
Шаг 8
Отпаивайте провода и удалите их с платы коммуникации.
Примечание: если вы не знакомы с техникой пайки, нажмите здесь для руководства.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
