Замена объектива камеры Abask J05
Это пошаговое руководство по замене переднего объектива камеры вашего видеорегистратора Abask J05.
Объектив камеры имеет угол обзора 170°. Он предназначен для записи видеоматериала во время вождения, чтобы предоставить надёжные доказательства в случае, например, дорожно‑транспортных происшествий. Если записи вашего устройства затемнены, искажены или пусты, возможно, объектив камеры требует замены. Перед заменой любых компонентов устройства обязательно проверьте руководство по устранению неполадок — возможны причины неисправности камеры, не требующие замены деталей.
Шаг 1
Аккуратно нажмите на карту памяти SD ногтем, пока не услышите щелчок.
Отпустите, затем извлеките карту.
Шаг 2
Удалите винт 5 мм со стороны устройства рядом с присоской с помощью отвертки Phillips #00.
Шаг 3
Удалите два винта 8 мм с противоположных сторон экрана с помощью точной отвертки Phillips #00.
Шаг 4
Осторожно приподнимите экран.
Надавите вверх на внутреннюю часть камеры устройства. Она должна выскочить из разъёма. Старайтесь не натягивать провода — отведите её в сторону.
Шаг 5
Достаньте внутрь устройства лопатку и поочерёдно освободите два верхних защёлочных соединения, удерживающих торцевую крышку, пока передняя панель не приподнимется.
Будьте осторожны, чтобы не прикасаться к экрану.
Повторите процедуру с двумя оставшимися защёлками.
Шаг 6
Удалите два винта 7 мм на стороне материнской платы с помощью отвертки Phillips #00.
Медленно подтяните каждый угол материнской платы вверх, останавливаясь, когда угол отщелкнется от фиксатора.
Повторите процесс для каждого угла, затем медленно поднимите плату, чтобы отделить клей на её нижней стороне.
Шаг 7
Отодвиньте материнскую плату в сторону и снимите ленту с небольшой чёрной пластиковый детали.
Шаг 8
Удалите два винта 8 мм с помощью отвертки Phillips #000.
Шаг 9
Удалите два винта 5 мм с помощью отвертки Phillips #00.
Шаг 10

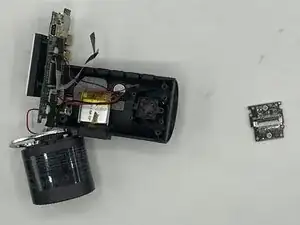

Снимите камеру.
Шаг 11

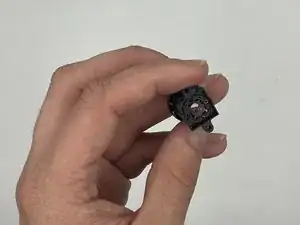

Деталь под камерой — это объектив камеры.
Извлеките объектив камеры из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. (Примечание: при выполнении шагов в обратном порядке не выполняйте Step 5. Вместо этого установите переднюю панель обратно на основной корпус перед совмещением торцевой крышки, убедившись в правильной ориентации по слоту SD‑карты, и нажмите до полного защёлкивания всех четырёх защёлок.)
Перевод руководства с ifixit.com
