Замена динамика Abask A8
Одна из главных функций видеорегистратора Abask A8 — запись звука, которая фиксирует окружающие звуки наряду с четким видео. Динамик играет ключевую роль в преобразовании электромагнитных колебаний в звуковые волны, позволяя пользователю слышать чистый звук записей.
Если звук с вашего видеорегистратора искажен, приглушён или отсутствует, при этом воспроизведение через мобильное приложение Abask работает правильно, возможно, пришло время заменить динамик.
Перед началом работы отключите Abask A8 от источника питания и удерживайте кнопку питания в течение 10 секунд, чтобы разрядить остаточную энергию. Также можно надеть антистатический браслет для предотвращения электростатического разряда.
При выполнении инструкций осторожно удаляйте компоненты. Внутри камеры находятся тонкие ленточные кабели и разноцветные провода, которые хрупки и требуют бережного обращения. Чтобы идентифицировать ленточный кабель, ищите тонкую серебристую ленту, похожую на клейкую ленту.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и выпаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1
Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 1,6 мм на передней панели.
Осторожно вставьте лопатку между передней панелью и основным корпусом, продвигаясь по краям, чтобы отщелкнуть панель.
Оттяните основной блок от корпуса.
Будьте осторожны, чтобы не повредить ленточный кабель — они очень хрупкие. Ленточные кабели выглядят как тонкие серебристые полосы.
Шаг 2
Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 1,6 мм, фиксирующие экран.
Шаг 3
Снимите внутреннюю фронтальную камеру, аккуратно не тянув за подключённый ленточный кабель.
Поднимите черную защёлку ZIF и отключите ленточный кабель.
Шаг 4
Поднимите защёлку ZIF разъёма камеры.
Осторожно извлеките ленточный кабель из разъёма и полностью вытащите камеру.
Шаг 5
Используя монтажную лопатку, подденьте суперконденсатор и выньте его из гнезда.
Не прокалывайте суперконденсатор.
Шаг 6
Поднимите защёлку ZIF, которая фиксирует ленточный кабель, соединяющий плату с корпусом.
Шаг 7
Осторожно поднимите защёлку ленточного кабеля и отключите ленточный кабель от материнской платы.
Аккуратно отделите материнскую плату от экрана.
Шаг 8
Осторожно отпустите серебристую защёлку, удерживающую ленточный кабель, соединяющий фотодиод с материнской платой.
Аккуратно вытяните плоский ленточный кабель из разъёма.
Шаг 9
Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 1,6 мм, фиксирующие фотодиод.
Осторожно поднимите старый фотодиод из его основания.
Чтобы не повредить фотодиод, при перерывах кладите его лицевой стороной вниз на чистую поверхность, свободную от статического электричества.
Шаг 10

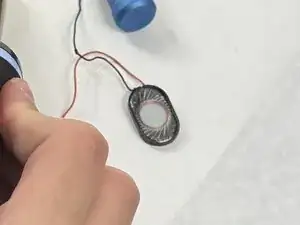

После удаления фотодиода откроется доступ к динамику, соединённому проводами.

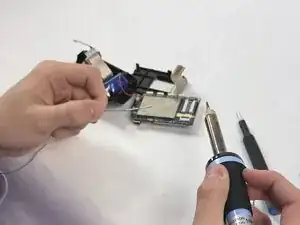

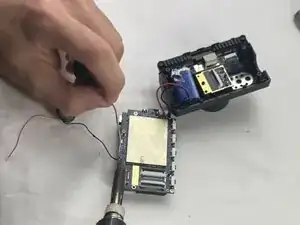

Используя паяльник, выпаяйте соединения динамика от материнской платы.
Заключение
Для сборки устройства выполните описанные выше шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
