Замена фотодиода Abask A8
Фотодиод, или светочувствительный датчик, — важный компонент любого видеорегистратора. Он преобразует входящий свет в электрические сигналы, позволяя камере записывать чёткое цифровое видео. Он также играет ключевую роль в таких функциях, как ночная съёмка и автоматическая регулировка яркости и экспозиции.
Если запись с видеорегистратора Abask A8 получается размытой, искажённой или слишком тёмной/светлой, возможно, фотодиод неисправен и требует замены. Пожалуйста, следуйте этому руководству для замены компонента.
Перед продолжением отключите камеру от источника питания и удерживайте кнопку питания в нажатом состоянии в течение 10 секунд, чтобы избежать разряда оставшейся энергии. Вы также можете надеть антистатический браслет, чтобы предотвратить электростатический разряд.
При выполнении руководства осторожно обращайтесь с каждым компонентом. Внутри камеры имеются тонкие серебристые лентовые кабели и разноцветные провода, которые хрупки и требуют аккуратного обращения. Чтобы определить лентовый кабель, ищите тонкую серебристую ленту, похожую на клейкую ленту.
Шаг 1

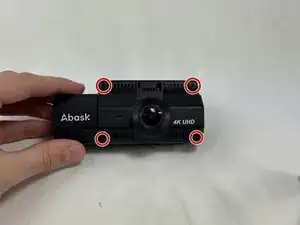

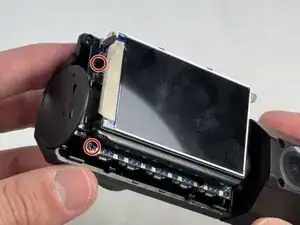

Используйте отвертку Phillips #00, чтобы выкрутить четыре шурупа 1.6 мм на передней панели.

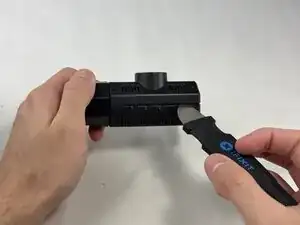

Осторожно вставьте лопаточку между передней панелью и основным корпусом, работая по краям, чтобы поддеть её и снять.

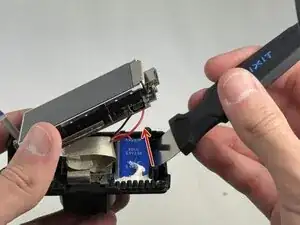

Оттяните основной блок от корпуса.
Будьте осторожны, чтобы не повредить лентовый кабель, они очень хрупкие. Лентовые кабели выглядят как тонкие серебристые куски ленты.
Шаг 2

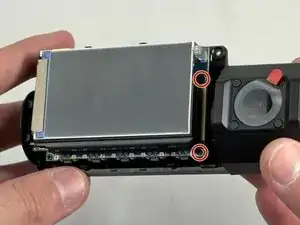

Используйте отвертку Phillips #00, чтобы выкрутить четыре шурупа 1.6 мм, крепящие экран.
Шаг 3

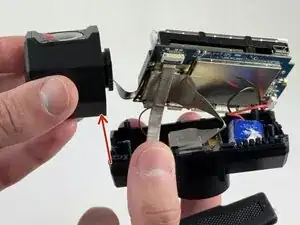

Снимите внутреннюю фронтальную камеру, осторожно не натягивая подключённый лентовый кабель.
Поднимите чёрную защёлку ZIF и отключите лентовый кабель.
Шаг 4

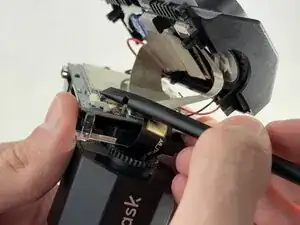

Поднимите защёлку ZIF разъёма камеры.
Осторожно извлеките лентовый кабель из разъёма и полностью снимите камеру.
Шаг 5
Используя инструмент типа «Jimmy», подденьте суперконденсатор и извлеките его из посадочного места.
Будьте осторожны, чтобы не проколоть суперконденсатор.
Шаг 6

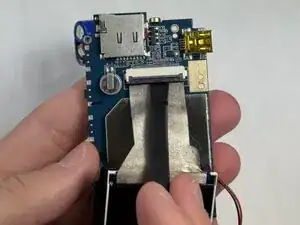

Поднимите защёлку ZIF, которая фиксирует лентовый кабель, соединяющий плату и корпус.
Шаг 7

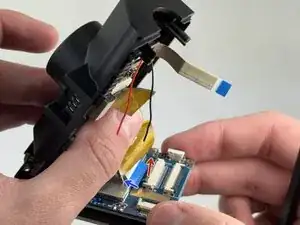

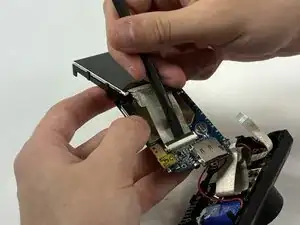

Осторожно поднимите защёлку лентового кабеля и отключите лентовый кабель от платы.

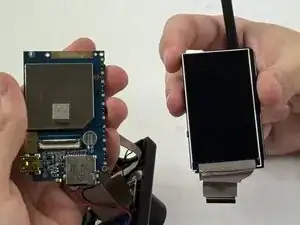

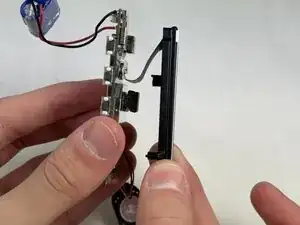

Аккуратно отделите плату от экрана.
Шаг 8

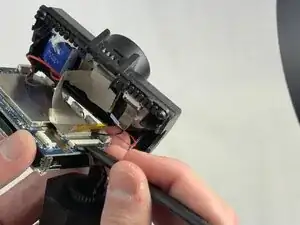

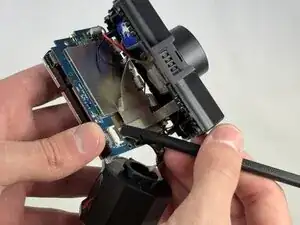

Осторожно отведите серебристую защёлку, удерживающую лентовый кабель, соединяющий фотодиод с платой.
Аккуратно вытяните плоский лентовый кабель из разъёма.
Шаг 9

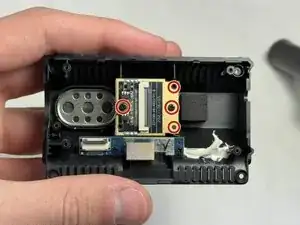

Используйте отвертку Phillips #00, чтобы выкрутить четыре шурупа 1.6 мм, которые крепят фотодиод.
Аккуратно извлеките старый фотодиод из его основания.
Чтобы не повредить фотодиод, при неработе с ним размещайте его лицевой стороной вниз на чистой поверхности, свободной от статического электричества.
Заключение
Для повторной сборки устройства выполните вышеописанные шаги в обратном порядке.
Передайте электронные отходы на переработку в организацию, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
