Замена экрана Abask J05
Пошаговое руководство по замене экрана в вашем видеорегистраторе Abask J05.
Экран представляет собой 1,5” толстое, двухслойное стекло с тонким слоем жидких кристаллов между ними. Его функция — отображать информацию. Разбитый или неисправный экран может препятствовать корректному отображению данных. Если экран мерцает бесконтрольно, регулярно зависает и/или становится чёрно-белым, возможно, требуется его замена. Перед заменой экрана обязательно ознакомьтесь с руководством по устранению неполадок — причины неисправности экрана могут быть другими и не требовать замены.
Шаг 1

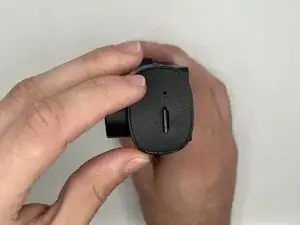

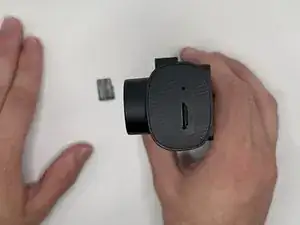

Осторожно нажмите на карту памяти SD ногтем, пока не услышите щелчок.
Отпустите, затем извлеките карту.
Шаг 2

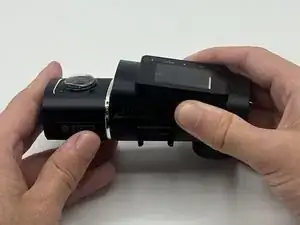

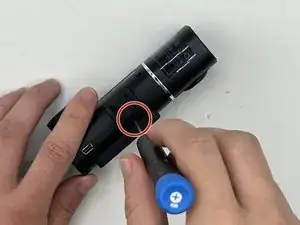

Выверните 5 мм винт с боковой стороны устройства рядом с присоской с помощью крестовой отвертки Phillips #00.
Шаг 3

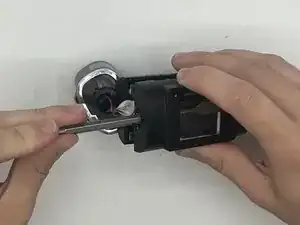

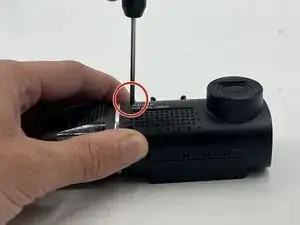

Снимите два 8 мм винта по противоположным сторонам экрана с помощью прецизионной крестовой отвертки Phillips #00.
Шаг 4

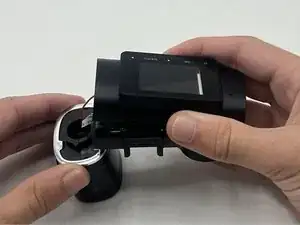

Аккуратно приподнимите экран.
Поднимите внутреннюю часть устройства с камерой. Она должна выскочить из разъёма. Осторожно, чтобы не повредить провода, отведите её в сторону.
Шаг 5

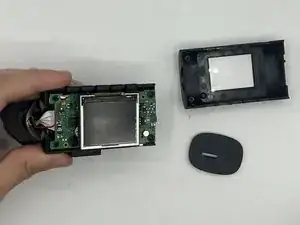

Просуньте лопатку в устройство, чтобы поочередно освободить два верхних защёлочных соединения, держащих торцевую крышку, пока передняя панель не приподнимется.
Будьте осторожны, не прикасайтесь к экрану.
Повторите процедуру с двумя оставшимися защёлками.
Шаг 6

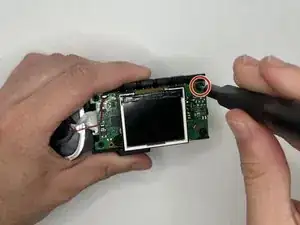

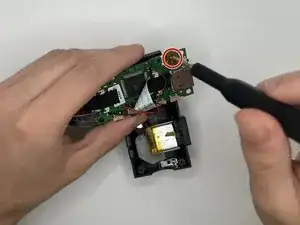

Снимите два 7 мм винта на боковой стороне платы с помощью крестовой отвертки Phillips #00.
Медленно приподнимайте каждый угол платы, останавливаясь, когда угол отщёлкнется от крепления.
Повторите процесс с каждым углом, затем медленно приподнимите плату, чтобы отделить клей на её нижней стороне.
Шаг 7

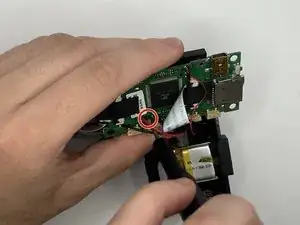

Осторожно переверните плату, следя за проводами.

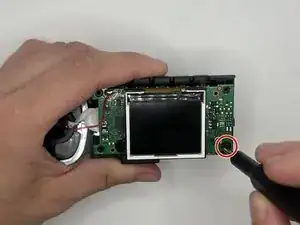

Снимите два 5 мм винта на нижней стороне платы с помощью крестовой отвертки Phillips #000.
Шаг 8

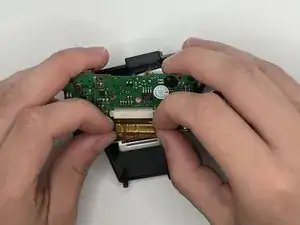

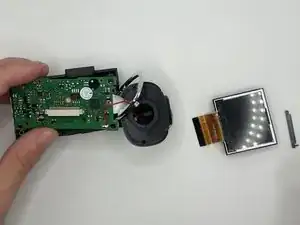

Проследите золотистую шлейфовую ленту от экрана до разъёма экрана. Оттяните две маленькие чёрные защёлки по обеим сторонам разъёма от разъёма, пока он не выйдет.
Снимите шлейф и маленькую пластиковую деталь с разъёма.
Шаг 9

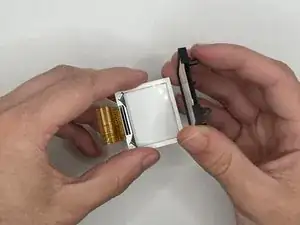

Аккуратно поднимайте каждый угол белой детали экрана, пока клей не разомкнётся.

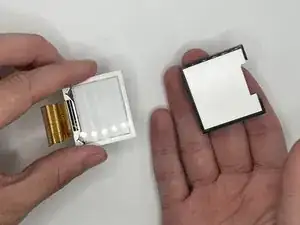

Полностью извлеките экран из держателя.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. (Примечание: при выполнении шагов в обратном порядке не выполняйте Step 5. Вместо этого поместите переднюю панель устройства обратно на основной корпус перед установкой торцевой крышки, убедившись в правильной ориентации относительно слота для SD-карты, и нажмите, пока все четыре защёлки не зафиксируются.)
Перевод руководства с ifixit.com
