Замена батареи Garmin nuviCam LMTHD
Этот гид будет полезен, если Вы пытаетесь заменить батарею в nuviCam LMTHD. У Вас могут возникнуть небольшие трудности с открытием устройства, но оно снимается с небольшим усилием, используя пластиковые инструменты для вскрытия. Вам может понадобиться заменить батарею, если устройство не держит заряд или перегревается. Батарея достаточно проста в удалении, удачи.
Шаг 1

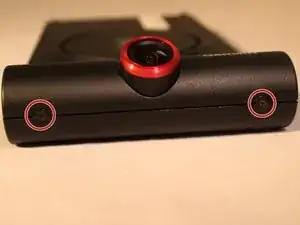

Удалите четыре черные винта размером 6,9 мм с помощью биты T6.
Шаг 2
Вскройте устройство с помощью пластикового инструмента для вскрытия.
Мы рекомендуем начать с стороны видеокамеры для более легкого открытия.
Возможно, Вам придется приложить немного усилий, экран трудно снять.
Шаг 3

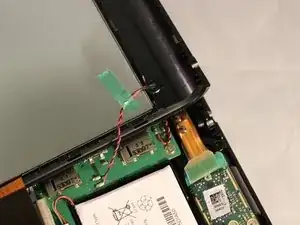

Отключите черный и красный провод от экрана.
Шаг 4

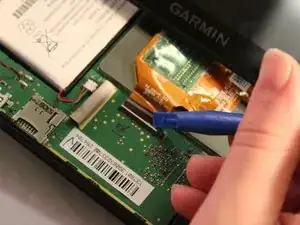

Отключите оранжевую ленту, подняв разъем пластиковым инструментом для вскрытия и выдернув кабель.
Шаг 5

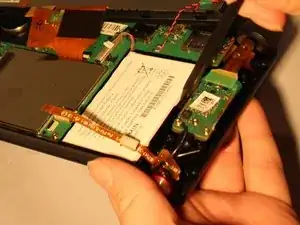

Найдите белый блок в своем устройстве, это батарея.
Шаг 6
Отключите батарею от устройства, потянув зеленые, красные и черные провода от материнской платы.
Шаг 7

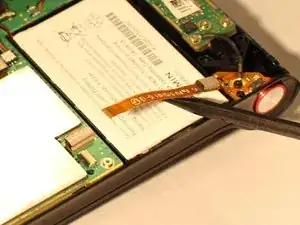

Отключите оранжевую ленту, лежащую на батарее, выдвинув её из разъема.
Вам может быть удобно использовать пинцет. Это упростит повторное подключение оранжевой ленты позже с помощью этого инструмента.
Шаг 8

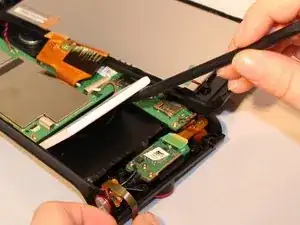

Вскройте батарею из устройства.
Батарея приклеена к устройству, поэтому её может быть трудно удалить.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
