Замена аккумулятора Garmin Dash Cam 20
Это руководство проведёт Вас через процесс снятия корпуса видеорегистратора, чтобы получить доступ к внутренним компонентам и перезаряжаемому аккумулятору.
Шаг 1
Обязательно выключите видеорегистратор, нажав кнопку питания.
Шаг 2
Поверните видеорегистратор так, чтобы гнездо было направлено к Вам.
Удалите винт 9 мм с помощью отвёртки Torx T6.
Шаг 3
Снимите деталь с гнездом видеорегистратора.
Шаг 4
Поверните видеорегистратор так, чтобы информация о продукте была обращена к Вам.
Удалите два винта 5 мм с помощью отвёртки Torx T5.
Шаг 5
Отделите верхнюю часть корпуса от нижней части корпуса.
Компактная конструкция корпуса требует использования металлической лопатки для необходимого рычага.
Шаг 6
Удалите два винта 5 мм с помощью отвёртки Torx T5
После снятия винтов металлическая рамка аккумулятора освободится от остальной части устройства.
Шаг 7

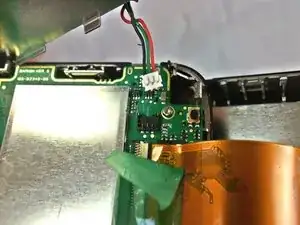

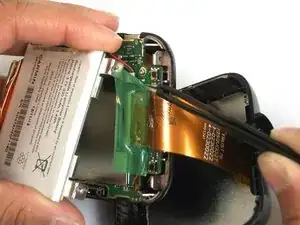

Снимите зелёную ленту, закрывающую штырьковый разъём, пинцетом.
Снимите штырьковый разъём пинцетом.
Не нарушайте соединение чёрного провода между материнской платой и металлическим креплением (оранжевый круг).
Шаг 8
В этом шаге показано использование неправильного инструмента. При работе с аккумулятором используйте только антистатические инструменты.

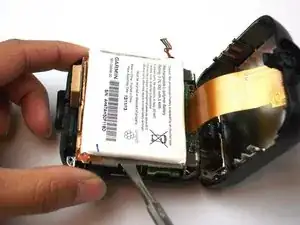

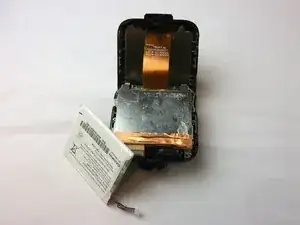

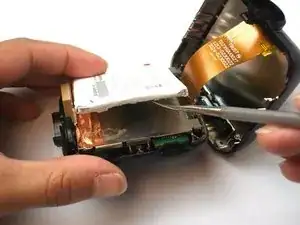

С помощью нейлоновой лопатки приподнимите аккумулятор, чтобы оголить и растянуть клей. Урежьте остатки клея, проводя инструментом слева направо.
Заключение
Для повторной сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
