Очистка объектива видеорекордера Zoom Q3HD

Удалите два винта из нижней части устройства.

Убедитесь, что вы положили винты в безопасное место.

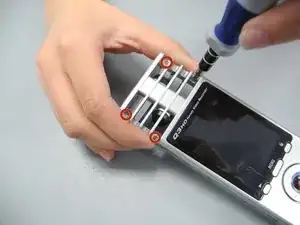

Переверните устройство и удалите четыре винта, окружающие решетку устройства.

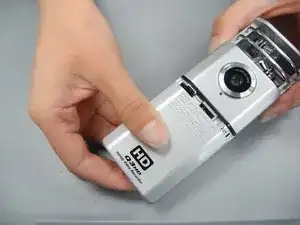

На передней панели устройства сдвиньте крышку отсека для батареи, нажав внутрь и сдвинув вниз.

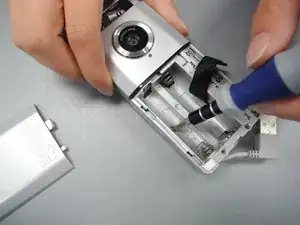

Удалите два винта с края отсека для батареи.

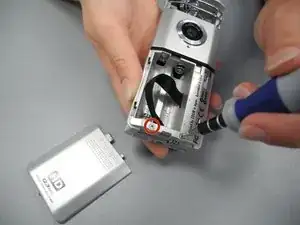

Удалите последний винт из дна отсека для батареи.

ПРЕДУПРЕЖДЕНИЕ: Детали могут освободиться, когда вы разделяете устройство пополам!

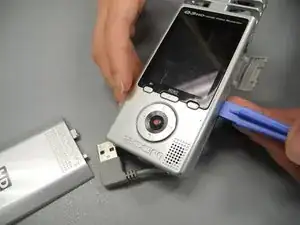

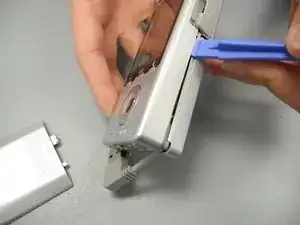

Пройдите инструментом по краям устройства, чтобы начать его разделение на две половинки.

НАПОМИНАНИЕ: Детали могут освободиться, когда вы разделяете устройство пополам!

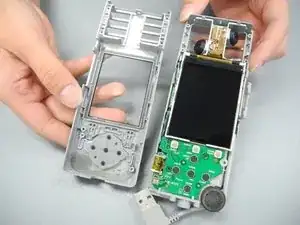

Нажмите вверх, чтобы полностью разделить устройство на две половинки.

ПРЕДУПРЕЖДЕНИЕ: Если вы не будете осторожны, удерживая экран близко к плате, вы оторвёте ленточный кабель, соединяющий экран с платой.

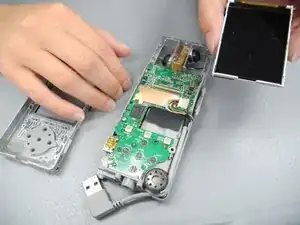

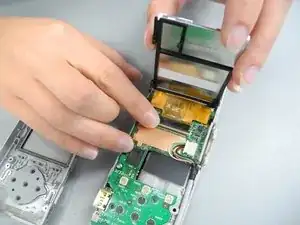

Поднимите экран, удерживая верхнюю половину близко к плате.

Аккуратно поднимите черный зажим, прикрепляющий ленточный кабель экрана к плате.
