Замена узла видоискателя Zeal Optics iON

На следующих шагах вы освободите защелки, удерживающие объектив на месте. Не пытайтесь полностью снять объектив, пока все защелки не будут освобождены.

Держите iON в руках большим пальцем на защелках рядом с центром объектива.

Разведите резиновый корпус, чтобы освободить первые две защелки.

Сожмите внутреннюю часть пластикового упора для носа большим и указательным пальцами.

Поверните упор для носа вверх, пока не почувствуете, что он освобожден от объектива.

Поверните устройство на 180 градусов.

Схватите верхнюю часть оправы очков, удерживающую блок камеры.

Поверните оправу наружу, пока не почувствуете, что внутренние защелки освобождены.

Плотно удерживая очки ладонью одной руки, схватите верхний правый угол оправы и отведите его от объектива.

Объектив теперь должен быть почти отделен от оправы. Если он по-прежнему плотно держится, повторите необходимые шаги, чтобы освободить защелки.

Держа очки в одной руке, другой рукой схватите объектив за противоположные края и проверните его из корпуса, устраняя оставшиеся защелки.

Удалите четыре ф Phillips-винта длиной 7,1 мм, закрепляющие корпус камеры на оправе очков.

Отогните резиновую крышку батарейного отсека с внутренней левой стороны оправы.

Плотно удерживая крышку батарейного отсека, потяните нижнюю часть крышки крепления ремешка вверх и снимите ее с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить верхнюю часть крышки крепления ремешка от оправы.

Выньте батарею из гнезда в оправе.

Батарея подключена к всей камере и не может быть вынута отдельно.

Отогните резиновую крышку клавиатуры с внутренней правой стороны оправы.

Плотно удерживая крышку клавиатуры, потяните верхнюю часть крышки крепления ремешка вверх и снимите ее с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить нижнюю часть крышки крепления ремешка от оправы.

Держите крышку крепления ремешка отведенной от оправы и извлеките клавиатуру.

Схватите корпус видоискателя и вытащите его из гнезда.

Как и батарея, корпус видоискателя подключен к остальной части блока камеры и не может быть удален отдельно.

Поместите одну руку ближе к центру оправы большим пальцем рядом с корпусом камеры.

Другой рукой схватите корпус камеры и потяните его вверх и из оправы.

Снимите узел видоискателя, протянув его через отверстие в верхней части оправы.

Аналогичным образом, как описано выше, извлеките батарею из оправы.

Удалите следующие четыре винта, фиксирующие заднюю крышку корпуса камеры:

два серебристых винта 8,5 мм,

два черных винта 8,8 мм.

Отклейте белую наклейку с нижней части корпуса камеры.

Поднимите заднюю крышку корпуса камеры и снимите ее.

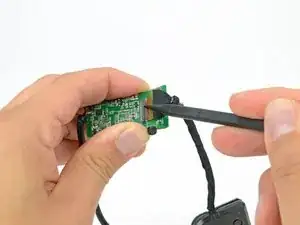

Используйте кончик лопатки, чтобы приподнять удерживающую планку ZIF-разъёма шлейфа датчика камеры на материнской плате.

Убедитесь, что вы приподнимаете именно шарнирную планку, не сам разъём.

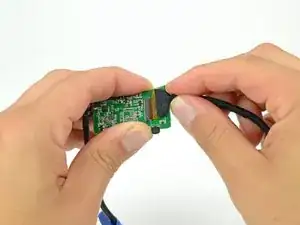

Вытяните шлейф датчика камеры прямо из его разъёма на материнской плате.

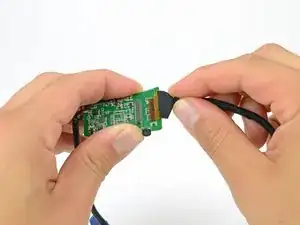

Возьмитесь за край материнской платы и аккуратно выдвиньте её из корпуса камеры.

Может возникнуть некоторое сопротивление из‑за поролоновой прокладки вдоль нижней части корпуса камеры.

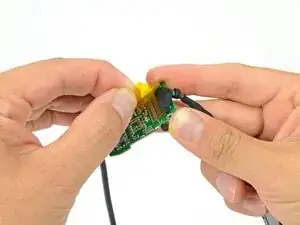

Отклейте каптоновую ленту, закрывающую разъём шлейфа видоискателя на материнской плате.

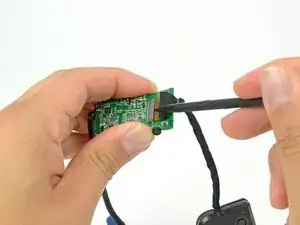

Используйте кончик лопатки, чтобы откинуть удерживающую планку ZIF‑разъёма шлейфа сборки видоискателя.

Убедитесь, что вы приподнимаете именно шарнирную планку, не сам разъём.

Вытяните шлейф сборки видоискателя прямо из его гнезда на материнской плате.
