Замена RTC-батареи в видеорегистраторе Blackvue DR650GW-2CH

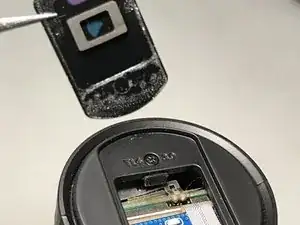

Используя маленькую ювелирную плоскую отвёртку, аккуратно подденьте один угол пластиковой крышки, закрывающей индикатор Wi‑Fi на конце видеорегистратора.

После того как вы немного приподнимете крышку, можно использовать пластиковую лопатку, чтобы осторожно снять крышку, не повредив её.

Снимите крышку и отложите в сторону.

Если действовать аккуратно, клейкая лента останется достаточно липкой, чтобы надёжно вернуть крышку на место после ремонта.

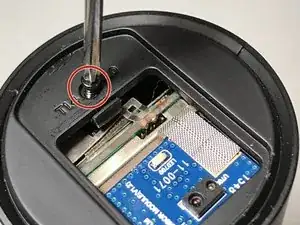

После снятия крышки вы увидите винт рядом с печатной платой.

Открутите винт с помощью крестообразной отвёртки Philips.

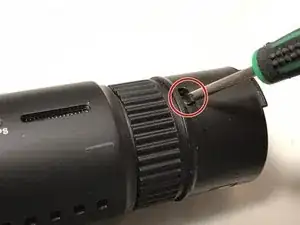

Ближе к противоположному концу регистратора от того места, где вы снимали пластиковую крышку, вы увидите небольшой разъём на боковой стороне торцевой заглушки.

Используя маленькую плоскую отвёртку, нажмите на пластиковую защёлку, которую вы найдёте внутри этого отверстия.

Нажатие на эту защёлку должно освободить торцевую заглушку, чтобы вы могли сдвинуть её и снять с цилиндрического корпуса видеорегистратора.

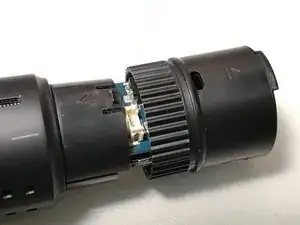

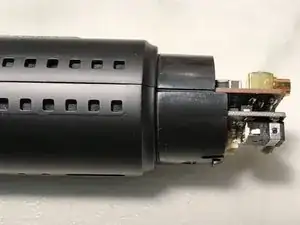

На третьем фото показана торцевая заглушка после её снятия.

Следующий шаг — разделить две половины цилиндрического корпуса регистратора. Я использовал старую кредитную карту и инструмент-лопатку для этого шага.

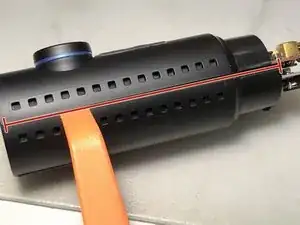

Начиная с правого конца, осторожно проходите по горизонтальному шву между половинками, используя лопатку и/или кредитную карту. Будьте терпеливы, не прикладывайте слишком большого усилия, иначе вы можете сломать одну или несколько внутренних пластиковых защёлок.

Когда вы ослабите защёлки с одной стороны корпуса, переверните регистратор и ослабьте другую сторону.

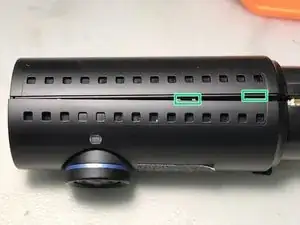

На третьем фото видно расположение двух внутренних защёлок, удерживающих корпус вместе, в небольшом зазоре между половинками. С каждой стороны их по четыре.

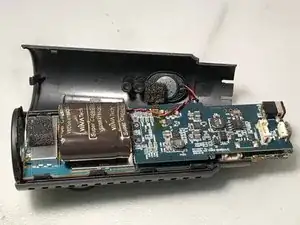

Когда обе стороны ослаблены, вы можете разделить верхнюю и нижнюю половины корпуса регистратора.

Будьте осторожны, чтобы не оборвать красный и чёрный провода, идущие к пьезоэлектрическому динамику на верхней половине.

Внутри регистратора находятся две уложенные друг на друга печатные платы. С помощью пластиковой лопатки или медиатора аккуратно приподнимите верхнюю плату от нижней.

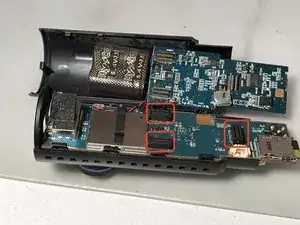

Между платами имеется три разъёма, которые их соединяют. На втором фото для наглядности вы видите эти три разъёма (обведены красным) после разделения плат. Здесь также видна нижняя сторона верхней платы, где расположена RTC-батарея.

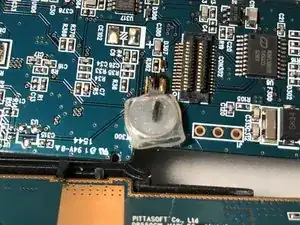

После разделения плат вы увидите RTC-батарею, установленную на нижней стороне верхней платы. На первом фото видно, что она покрыта кусочком прозрачной резиновой трубки для изоляции.

Аккуратно снимите прозрачную резиновую трубку/изоляцию и отложите её для повторного использования.

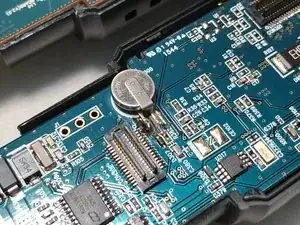

На втором фото показана RTC-батарея после снятия изоляции.

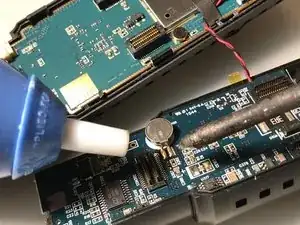

Используя паяльник и насос для удаления припоя, аккуратно нагрейте два контактных вывода батареи и отсосите припой.

Пара пинцетов может помочь поддеть и снять батарею после разогрева припоя.

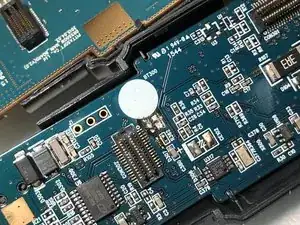

Снимите старую батарею и очистите излишки припоя с контактных площадок на плате.

Используемая батарея — Seiko MS621FE FL11E 3V 5.5mAHr перезаряжаемый высокий ёмкости.

Контактные выводы батареи заранее загнуты так, чтобы лежать плоско на плате при установке батареи в правильной ориентации.

Разместите новую батарею на плате так, чтобы её выводы совпадали с соответствующими контактными площадками на плате.

Припаяйте новую батарею к плате, осторожно, не перегревая дорожки и не создавая коротких замыканий.

Наденьте резиновую трубку/изоляцию на новую батарею.

Аккуратно совместите и подключите три разъёма между двумя уложенными платами, затем соберите корпус регистратора в обратном порядке — ремонт завершён!
