Замена камеры Abask J05
Пошаговое руководство по замене передней камеры видеорегистратора Abask J05.
Камера записывает с частотой 30 кадров в секунду в разрешении 1080p с широким углом 170°. Её функция — фиксировать видеозаписи во время вождения владельца, чтобы предоставить надёжные доказательства в таких случаях, как автомобильные аварии. Если записи вашего устройства затемнены, искажены или пусты, камера может требовать замены. Прежде чем заменять какие-либо компоненты устройства, обязательно проверьте руководство по устранению неполадок, так как причина неисправности камеры может не требовать замены деталей.
Шаг 1
Аккуратно нажмите на SD‑карту ногтем до щелчка.
Отпустите, затем извлеките карту.
Шаг 2
Выверните винт 5 мм на боковой стороне устройства рядом с присоской крестовой отвёрткой Phillips #00.
Шаг 3
Выверните два винта 8 мм с противоположных сторон экрана крестовой отвёрткой Phillips #00.
Шаг 4
Аккуратно приподнимите экран.
Толкните вверх внутреннюю часть камеры устройства. Она должна выскочить из разъёма. Осторожно, удерживая провода подключёнными, отведите её в сторону.
Шаг 5
Просуньте лопаткой внутрь корпуса, чтобы поочерёдно освободить два верхних защёлочных соединения, удерживающие торцевую крышку, пока передняя панель не приподнимется.
Осторожно, не прикасайтесь к экрану.
Повторите процедуру с оставшимися двумя защёлочными соединениями.
Шаг 6

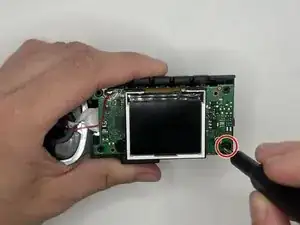

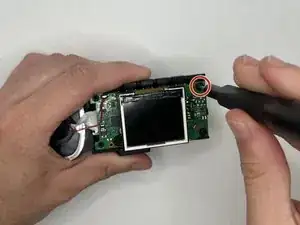

Выверните два винта 7 мм на боковой стороне материнской платы крестовой отвёрткой Phillips #00.
Медленно поднимайте каждый угол материнской платы, останавливаясь, когда угол освободится от фиксатора.
Повторите процесс для каждого угла, затем медленно поднимите плату, чтобы отвенть клей на нижней стороне.
Шаг 7

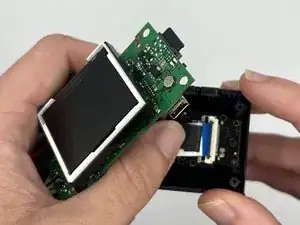

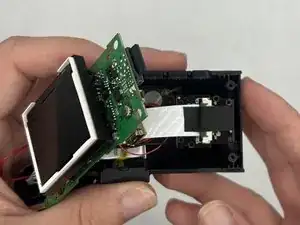

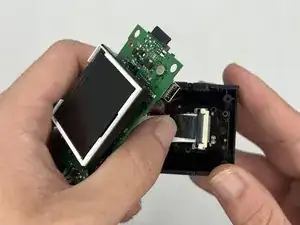

Отодвиньте материнскую плату в сторону и снимите ленту с маленького чёрного пластикового элемента.
Шаг 8

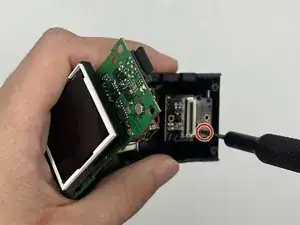

Выверните два винта 8 мм крестовой отвёрткой Phillips #000.
Шаг 9

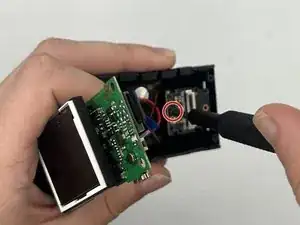

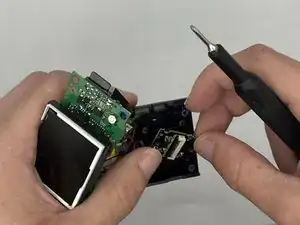

Выверните два винта 5 мм крестовой отвёрткой Phillips #00.
Шаг 10

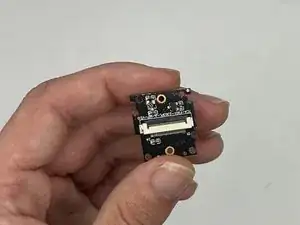

Снимите камеру.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке. (Примечание: при выполнении шагов в обратном порядке не выполняйте Шаг 5. Вместо этого установите переднюю панель на основной корпус перед совмещением торцевой крышки, убедившись в правильной ориентации с разъёмом SD‑карты, и нажмите до щелчка всех четырёх защёлочных соединений.)
