Замена объектива камеры Garmin Dash Cam 20

Обязательно выключите видеорегистратор, нажав кнопку питания.

Поверните видеорегистратор так, чтобы разъем был направлен к вам.

Удалите винт 9 мм с помощью отвертки Torx T6.

Снимите часть с разъемом видеорегистратора.

Поверните видеорегистратор так, чтобы информация о продукте была обращена к вам.

Удалите два винта 5 мм с помощью отвертки Torx T5.

Отсоедините верхнюю крышку от нижней крышки.

Компактная конструкция корпуса требует использования металлической лопатки для необходимого рычага.

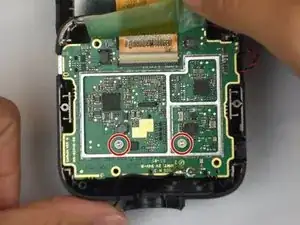

Удалите два винта 5 мм с помощью отвертки Torx T5.

После снятия винтов металлическая рамка аккумулятора освободится от остальной части устройства.

На этом шаге показано использование неверного инструмента. Всегда используйте антистатический инструмент, например нейлоновую лопатку, при работе с деликатными внутренними компонентами.

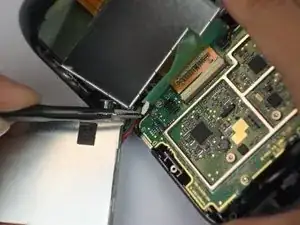

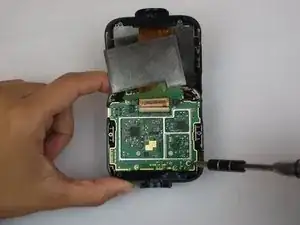

Используйте нейлоновую лопатку, чтобы поддеть угол корпуса и отсоединить его от платы.

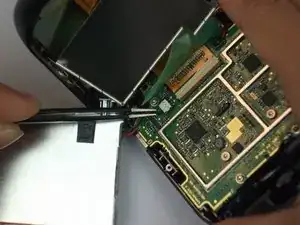

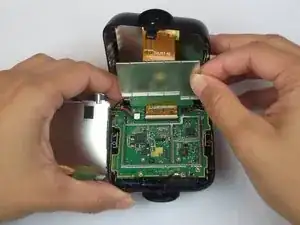

Снимите металлический кожух с материнской платы.

Отсоедините соединение батареи.

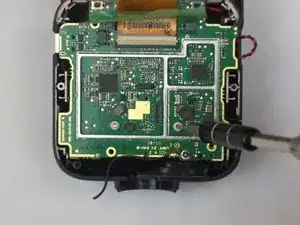

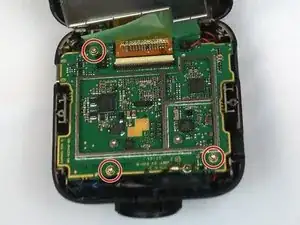

Удалите три винта 5 мм с помощью отвертки Torx T5.

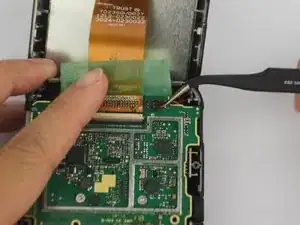

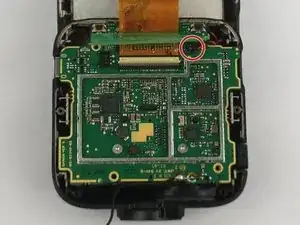

Используйте пинцет, чтобы снять разъем в верхнем правом углу материнской платы.

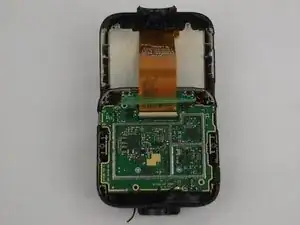

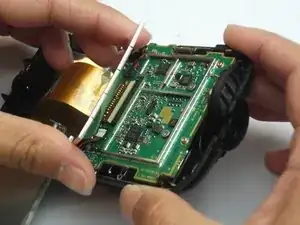

Выньте материнскую плату из корпуса и переверните, чтобы открыть слот для карты SD.

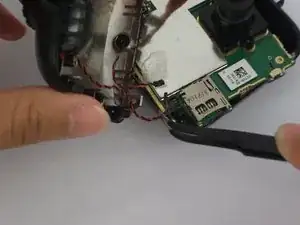

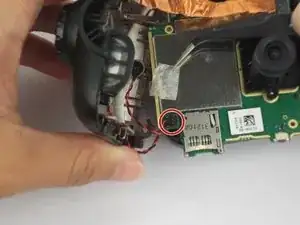

Используйте пинцет, чтобы снять разъем рядом со слотом для карты SD.

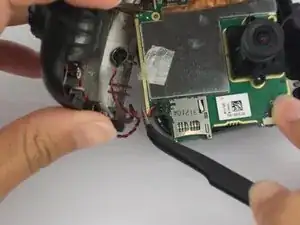

Материнская плата теперь удалена, за исключением медной полосы и её разъема.

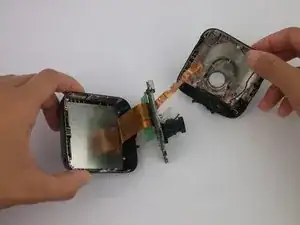

Отсоедините её от передней части корпуса и от медной полосы.

С помощью отвертки Torx T5 удалите два винта 5 мм.

Эти винты держат камеру на месте. После их удаления объектив выпадет в нижнюю часть корпуса.

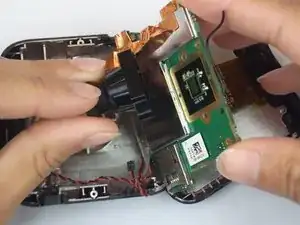

Объектив камеры теперь отсоединен.
