Замена аккумулятора Abask J05
Пошаговое руководство по замене внутреннего аккумулятора вашего видеорегистратора Abask J05.
Аккумулятор — это литий-полимерный аккумулятор ёмкостью 200 мА·ч, который может удерживать небольшую зарядку для обеспечения сохранения видео при отключении питания. Если ваши видео не сохраняются должным образом, возможно, аккумулятор нуждается в замене. Перед заменой аккумулятора обязательно проверьте руководство по устранению неполадок — возможно, замена не требуется.
Примечание: для выполнения этого руководства требуется паяльник и инструмент iOpener. Обязательно прочитайте Руководство по пайке и Руководство по iOpener для инструкций по эксплуатации этих устройств.
Шаг 1
Осторожно нажмите на карту памяти SD ногтем, пока не услышите щелчок.
Отпустите, затем извлеките карту.
Шаг 2
Выверните винт 5 мм на боковой стороне устройства рядом с доком для присоски крестовой отверткой #00.
Шаг 3
Выверните два винта 8 мм с противоположных сторон экрана крестовой прецизионной отверткой #00.
Шаг 4
Осторожно приподнимите экран.
Нажмите вверх на внутреннюю часть с камерой. Она должна выскочить из разъёма. Держа провода подключёнными, отложите её в сторону.
Шаг 5
Достаньте внутри устройства лопаткой защёлки верхних двух фиксаторов, удерживающих торцевую крышку, по одной, пока передняя панель не поднимется.
Будьте осторожны, не прикасайтесь к экрану.
Повторите операцию с двумя оставшимися защёлками.
Шаг 6

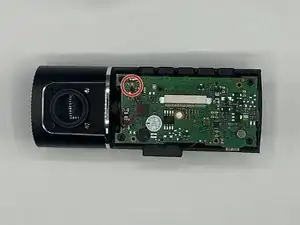

Выверните два винта 7 мм на боковой стороне материнской платы крестовой отверткой #00.
Медленно потяните вверх каждый угол материнской платы, останавливаясь, когда угол отщелкнется от фиксатора.
Повторите операцию с каждым углом, затем медленно поднимите плату, чтобы оторвать клей на её нижней стороне.
Шаг 7

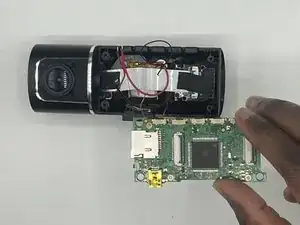

Осторожно переверните материнскую плату, следя за проводами.
Выверните два винта 5 мм на нижней стороне материнской платы крестовой отверткой #000.
Шаг 8

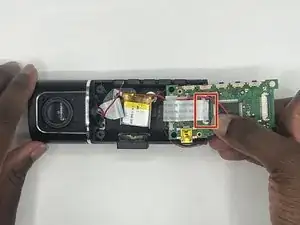

Проследите за золотистой гибкой лентой от экрана до разъёма экрана. Оттяните два маленьких чёрных фиксирующих язычка по обе стороны разъёма от разъёма, пока он не отщёлкнется.
Извлеките ленту и маленькую пластиковую деталь из разъёма.
Шаг 9
Осторожно потяните вверх каждый угол белой части экрана, пока клей не отстанет.
Полностью извлеките экран из держателя.
Шаг 10

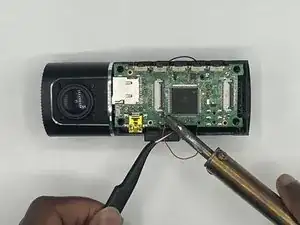

Отпаивайте красный провод, подключённый к материнской плате.
Шаг 11
Отсоедините гибкий кабель, соединяющий материнскую плату с остальной частью устройства.
Шаг 12

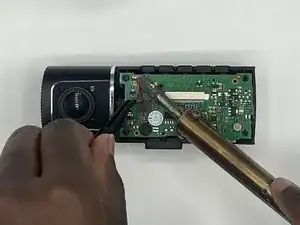

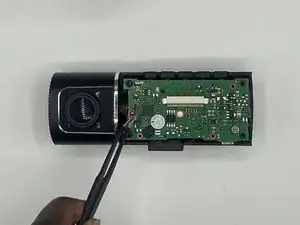

Отпаивайте все четыре провода, подключённые к материнской плате.
Шаг 13

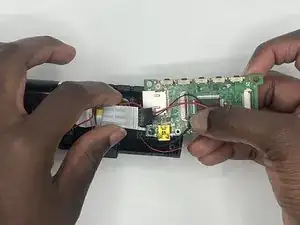

Извлеките материнскую плату из устройства.
Шаг 14

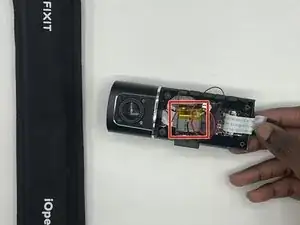

Нагрейте iOpener согласно инструкции, затем положите его поверх аккумулятора.
Периодически проверяйте, размягчился ли клей.
Это займет примерно 5–15 минут.
Шаг 15

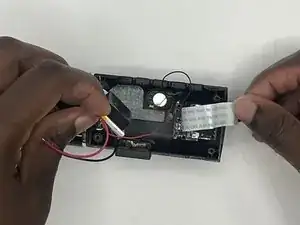

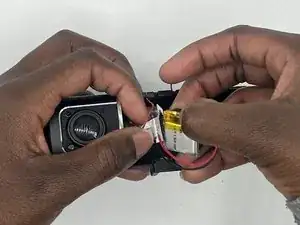

Снимите ленту с аккумулятора.

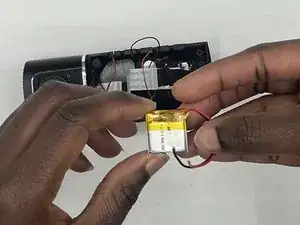

Извлеките аккумулятор из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. (Примечание: при выполнении шагов в обратном порядке не выполняйте Шаг 5. Вместо этого установите переднюю панель устройства на основное тело до выравнивания торцевой крышки, убедитесь в правильной ориентации слота для SD-карты, и нажмите до щелчка всех четырёх защёлок.)
Перевод руководства с ifixit.com
