Замена объектива видоискателя Zeal Optics iON

На следующих шагах вы будете освобождать защёлки, удерживающие объектив на месте. Не пытайтесь полностью снять объектив, пока все защёлки не будут освобождены.

Держите iON в руках так, чтобы большие пальцы располагались на защёлках рядом с серединой объектива.

Раздвиньте резиновый корпус, чтобы освободить первые две защёлки.

Схватите внутреннюю часть пластикового упора для носа большим и указательным пальцами.

Поверните упор для носа вверх, пока не почувствуете, что он освобождён от объектива.

Поверните устройство на 180 градусов.

Возьмите верхнюю часть оправы очков, удерживающую блок камеры.

Поверните оправу наружу, пока не почувствуете, что внутренние защёлки освободились.

Плотно держите очки ладонью одной руки, схватите верхний правый угол оправы и поверните его от объектива.

Объектив теперь должен быть слабо прикреплён к оправе. Если он всё ещё плотно держится, повторите необходимые шаги, чтобы освободить защёлки.

Держа очки в одной руке, другой рукой возьмите объектив за противоположные концы и поверните его наружу из корпуса, отводя от оставшихся защёлок.

Удалите четыре винта Phillips 7,1 мм, крепящие корпус камеры к оправе очков.

Отогните резиновую крышку отсека батареи с внутренней левой стороны оправы.

Плотно удерживая крышку батареи, потяните нижнюю часть крышки крепления ремешка вверх и снимите её с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить верхнюю часть крышки крепления ремешка от оправы.

Выньте батарею из её гнезда в оправе.

Батарея подключена к блоку камеры и не может быть полностью удалена отдельно.

Отогните резиновую крышку клавиатуры с внутренней правой стороны оправы.

Плотно удерживая крышку клавиатуры, потяните верхнюю часть крышки крепления ремешка вверх и снимите её с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить нижнюю часть крышки крепления ремешка от оправы.

Удерживая крышку крепления ремешка в отведённом положении, снимите клавиатуру.

Возьмите корпус видоискателя и вытяните его из его гнезда.

Как и батарея, корпус видоискателя соединён с остальным блоком камеры и не может быть удалён отдельно.

Разместите одну руку ближе к центру оправы с большим пальцем рядом с корпусом камеры.

Другой рукой возьмите корпус камеры и потяните его вверх и наружу из оправы.

Снимите узел видоискателя, протянув его через отверстие в верхней части оправы.

Аналогичным образом извлеките батарею из оправы.

Удалите два винта Phillips 7,5 мм на передней части корпуса видоискателя.

Переверните корпус видоискателя на 180 градусов.

Удалите четыре винта Phillips 7,1 мм с задней части корпуса видоискателя.

Разъедините две половины корпуса видоискателя.

Используйте наконечник лопатки, чтобы приподнять фиксирующий язычок на ZIF-разъёме ленточного кабеля ЖК-дисплея.

Убедитесь, что вы приподнимаете именно шарнирный язычок, а не сам разъём.

Используйте кончик лопатки, чтобы выдвинуть фиксатор на ZIF-разъёме шлейфа подсветки видоискателя.

Пальцами или пинцетом аккуратно выньте шлейф подсветки из его разъёма на плате кнопок.

Пальцами или пинцетом снимите шлейф ЖК-дисплея с его разъёма на плате кнопок.

Снимите узел линзы видоискателя из корпуса видоискателя.

Используйте большие пальцы, чтобы отжать защёлки, удерживающие линзу видоискателя на узле ЖК-дисплея.

Снимите линзу видоискателя с ЖК-дисплея видоискателя.

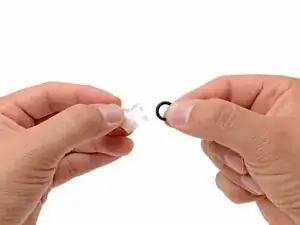

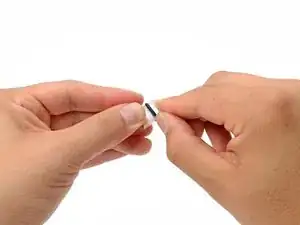

Снимите резиновое уплотнительное кольцо с линзы видоискателя.

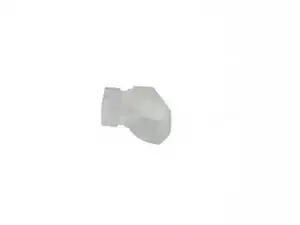

Линза видоискателя остаётся.
