Замена правой платы Canon PowerShot S50

Положите камеру дисплеем вверх и нажмите вверх на крышку батарейного отсека.

Откройте её, пока не увидите батарею внутри.

Нажмите вниз на оранжевый пластиковый элемент.

Это аккуратно выдавит батарею из отсека.

Держась за края, вытяните батарею.

Посмотрите на камеру со стороны с ремешком и четырьмя винтами.

Удалите два винта 3,4 мм на металлической окрашенной части.

Удалите винт 3 мм в верхнем левом углу.

ПРИМЕЧАНИЕ: При сборке полезно сначала вкрутить верхний винт, прежде чем устанавливать переднюю панель обратно на камеру.

Теперь удалите винт 5,3 мм внизу.

Положите камеру дисплеем вниз.

Удалите два винта 5,3 мм у крышки батарейного отсека.

Удалите четыре винта 3,4 мм на дне камеры вокруг крепления штатива.

Убедитесь, что храните эти винты отдельно от ранее снятых винтов 5,3 мм.

Установите камеру в исходное вертикальное положение.

Удалите два винта 3,6 мм на стороне с разъёмом A/V Out.

Поднимите резиновую заглушку, закрывающую разъём A/V Out.

Удалите винт 3,4 мм в центре.

При сборке установите резиновую крышку A/V Out до установки передней панели камеры.

Используйте лопатку и аккуратно приподнимите переднюю панель камеры.

Тонкая пластиковая лента останется подсоединённой коричневым элементом к передней панели камеры.

Там будет коричневый пластиковый элемент, удерживающий тонкую пластиковую ленту.

Используйте лопатку, чтобы вытащить коричневую пластиковую деталь, прикреплённую к оранжевому пластику.

Используйте пинцет и удалите металлическую деталь внутри камеры.

Снимите крышку батарейного отсека.

ПРИМЕЧАНИЕ: Для установки обратно необходимо совместить пружину на задней стороне крышки с отверстием в корпусе камеры.

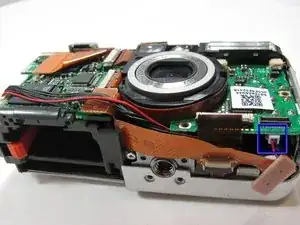

Отключите две пластиковые ленты в нижней половине правой платы.

ПРИМЕЧАНИЕ: Вам нужно будет приподнять коричневый пластиковый элемент, чтобы вынуть вторую ленточную проводку.

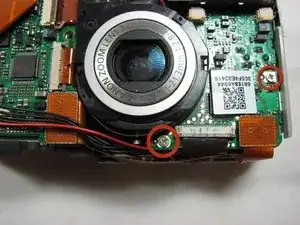

Удалите два винта 3,4 мм на правой плате.

Отключите два проводных разъёма под вспышкой.

Отключите проводной разъём внизу правой платы.

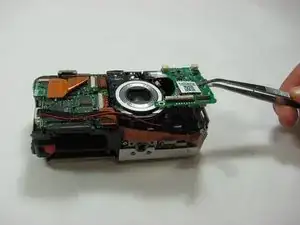

Используйте пинцет, чтобы оттянуть правую плату от основной части корпуса камеры.
