Замена материнской платы Canon PowerShot S80
Если ваш Canon PowerShot S80 не включается или наблюдаются проблемы с временем работы от батареи, заменa материнской платы может решить проблему.
Материнская плата — это важный компонент вашего Canon PowerShot S80, отвечающий за распределение питания ко всем функциям камеры. Если она повреждена или неисправна, вы можете столкнуться с плохим временем работы от батареи или с тем, что камера вообще не включается.
Прежде чем приступать к замене, дважды проверьте аккумулятор, чтобы исключить его неисправность. Разряженный или неисправный аккумулятор может имитировать проблемы с материнской платой, поэтому убедитесь, что аккумулятор находится в хорошем состоянии. Если с аккумулятором всё в порядке, переходите к замене материнской платы, следуя этому руководству.
Во время выполнения шагов обращайтесь со всеми компонентами осторожно, чтобы не повредить камеру. Обратите особое внимание на шаг 5, где необходимо аккуратно отсоединить экран, не повреждая ленточный кабель с левой стороны.
Шаг 1
Развяжите узел на шнурке для запястья.
Извлеките аккумулятор и карту памяти.
Шаг 2
Начните выкручивать винты на нижней части внешнего корпуса.
Затем удалите остальные винты из внешнего корпуса.
Шаг 3
Осторожно снимите переднюю панель камеры.
Шаг 4
Откройте крышку «A/V Out Digital». Удалите винт внутри.
Осторожно снимите заднюю крышку.
Снимите чёрную металлическую деталь в форме буквы «Г».
Шаг 5
Удалите три винта, удерживающие экран. Освободите экран от расположенных под ним компонентов.
Будьте осторожны с ленточным проводом, который всё ещё прикреплён к левой стороне экрана.
Шаг 6
С помощью медиатора аккуратно приподнимите чёрный фиксатор, удерживающий широкий ленточный кабель.
Отключите широкий ленточный кабель.
Отключите узкий ленточный кабель, чтобы освободить ЖК-экран от корпуса камеры.
Шаг 7

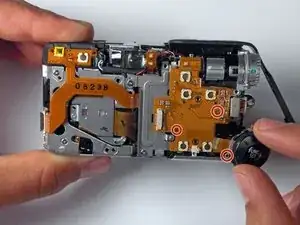

Удалите винты, фиксирующие кнопку «Функция/Выбор».
Шаг 8

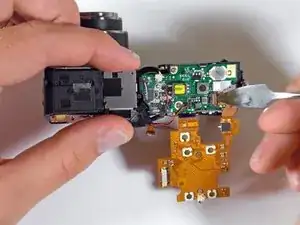

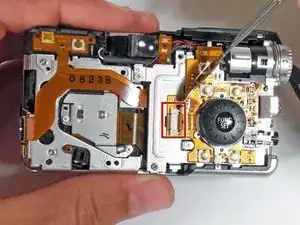

Осторожно подденьте язычок металлическим медиатором и отсоедините ленточный кабель.
Шаг 9
Приподнимая и снимая кнопку «Функция/Выбор», следите за штырьками.
Шаг 10

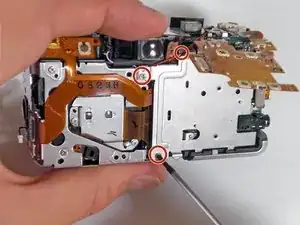

Снимите винты с металлической пластины.

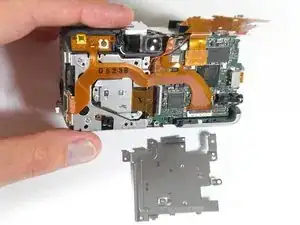

Осторожно снимите металлическую пластину.
Шаг 11

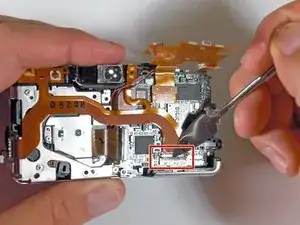

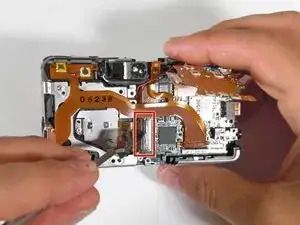

Поднимите язычок, соединяющий ленточный кабель, и отсоедините его.
Шаг 12

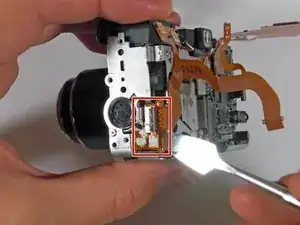

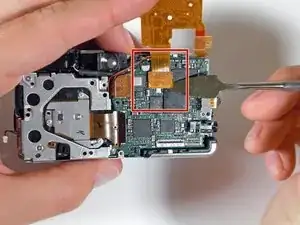

Используйте медиатор, чтобы приподнять язычок ленточного разъёма.
Отключите ленточный кабель.
Шаг 13

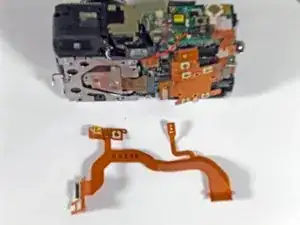

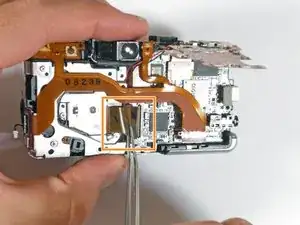

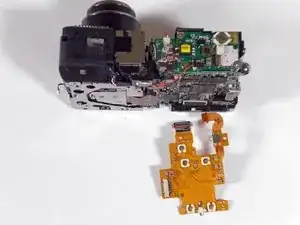

Осторожно снимите весь разъём ленточного кабеля, чтобы освободить кабель от камеры.
Шаг 14

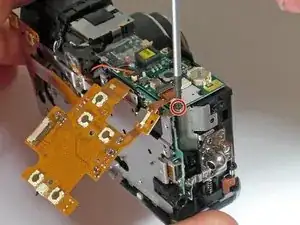

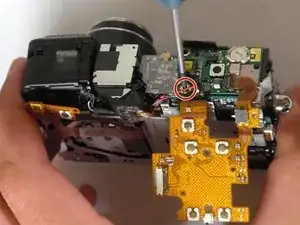

Открутите плату от блока вспышки.
Шаг 15

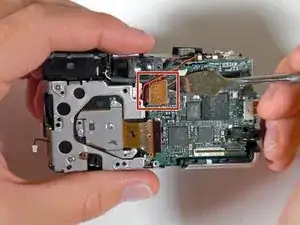

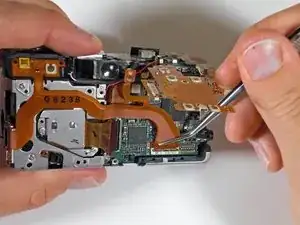

Подденьте соединение ленточного кабеля и снимите его с камеры.
Поднимите язычок ленточного разъёма и полностью отсоедините кабель от камеры.
Шаг 16

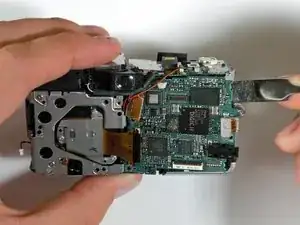

Подденьте соединение, учитывая наличие лёгкого клеевого слоя.
Шаг 17

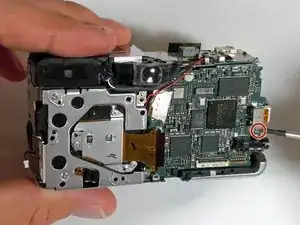

Удалите последний винт, удерживающий материнскую плату к корпусу.
Шаг 18

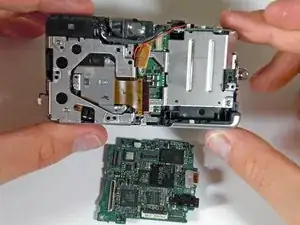

С помощью медиатора аккуратно приподнимите материнскую плату и извлеките её из камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
