Разборка внешнего корпуса Canon PowerShot S50

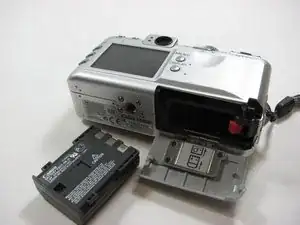

Положите камеру дисплеем вверх и нажмите вверх на крышку отсека батареи.

Дайте ей откинуться, пока вы не увидите батарею внутри.

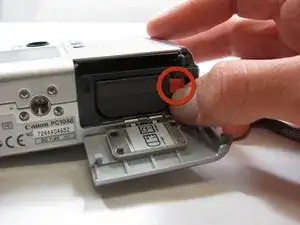

Нажмите вниз на оранжевый пластик.

Это осторожно извлечёт батарею из отсека.

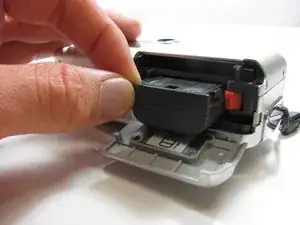

Удерживая за края, выдвиньте батарею.

Посмотрите на камеру со стороны с шнурком и четырьмя винтами.

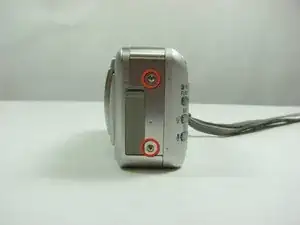

Снимите два винта 3,4 мм на металлической окрашенной части.

Снимите винт 3 мм в верхнем левом углу.

ПРИМЕЧАНИЕ: При сборке полезно вставить верхний винт обратно перед установкой передней панели на камеру.

Теперь снимите винт 5,3 мм внизу.

Положите камеру дисплеем вниз.

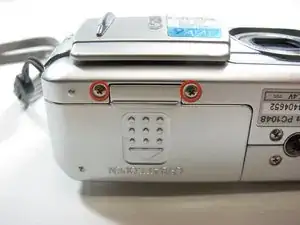

Снимите два винта 5,3 мм у дверцы батарейного отсека.

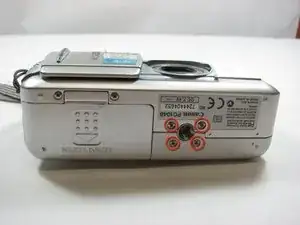

Снимите четыре винта 3,4 мм на дне камеры вокруг крепления для штатива.

Убедитесь, что эти винты не смешаны с предыдущими винтами 5,3 мм.

Установите камеру в вертикальное положение.

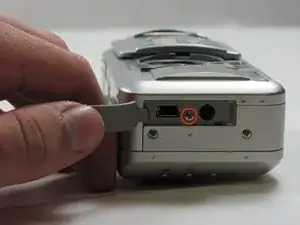

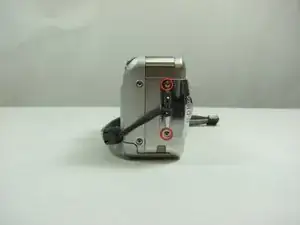

Снимите два винта 3,6 мм на стороне с портом A/V Out.

Поднимите резиновую крышку, закрывающую порт A/V Out.

Снимите винт 3,4 мм в центре.

При сборке установите резиновую крышку порта A/V Out перед возвратом передней панели камеры.

Используйте лопатку и осторожно отогните переднюю панель камеры.

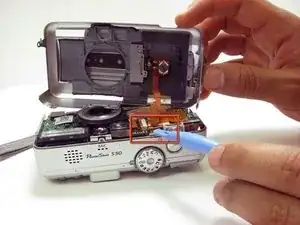

Тонкая пластиковая шлейфовая лента останется соединённой коричневым фиксатором с передней панелью камеры.

Там будет коричневый пластиковый фиксатор, удерживающий тонкую шлейфовую ленту.

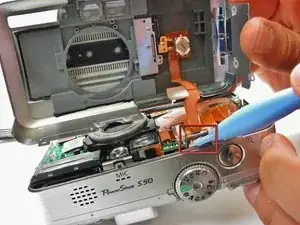

Используйте лопатку, чтобы вытащить коричневый пластиковый фиксатор, прикреплённый к оранжевому пластику.

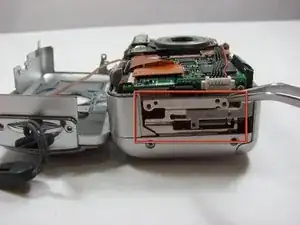

Используйте пинцет и извлеките металлическую деталь внутри камеры.

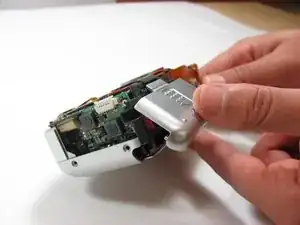

Снимите дверцу батарейного отсека

ПРИМЕЧАНИЕ: При установке обратно требуется совместить пружину на задней стороне дверцы с отверстием в камере.

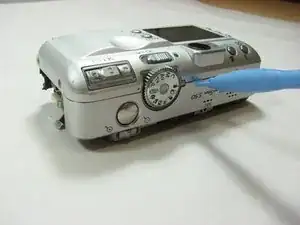

С помощью лопатки аккуратно отделите заднюю панель от остальной части камеры и снимите её.
