Замена экрана Panasonic D-snap SV-AV50
Обязательно извлеките батарею и карту памяти SD перед открытием камеры для доступа к экранному компоненту.
Шаг 1

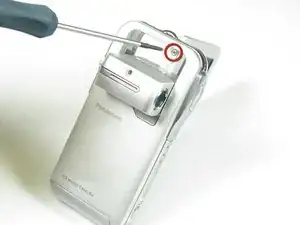

Откройте и поверните экран, затем удалите винт (3,5 мм Philips), указанный с помощью отвертки.
Затем поверните экран на 180 градусов и удалите винт с противоположной стороны.
Шаг 2

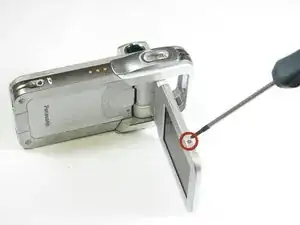

Удалите винт (2,6 мм Philips), указанный на верхней части экрана, с помощью отвертки. Затем удалите соответствующий винт на нижней части экрана.
Шаг 3

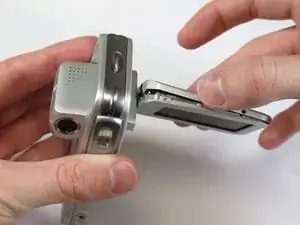

Отделите заднюю часть от экрана, как показано на фото.
Шаг 4

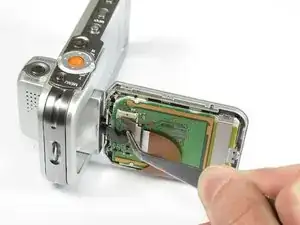

Отсоедините черный разъем между камерой и экраном, потянув вниз.
Для упрощения используйте пинцет или щипцы, как показано на изображении.
Шаг 5

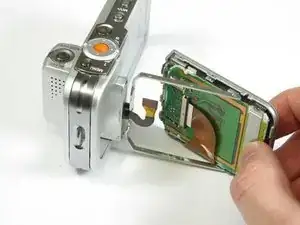

Оттяните экран от камеры так же, как вы удаляли заднюю часть экрана.
Шаг 6
Используйте отвертку, чтобы удалить винт (2,46 мм Philips), указанный на изображении.
Шаг 7

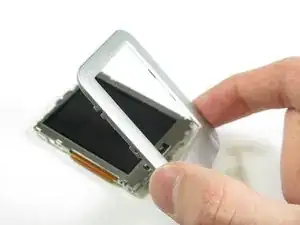

Поднимите край экрана, чтобы отсоединить его от самого экрана.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
