Замена материнской платы Samsung PL200

Удалите два внешних черных винта длиной 3 мм с боковой стороны камеры с помощью отвертки Phillips #000.

Удалите пять внешних винтов длиной 3 мм с боковой и нижней сторон камеры с помощью отвертки Phillips #000.

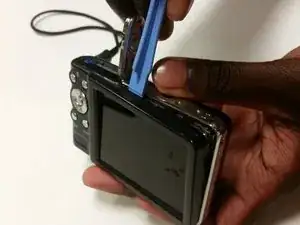

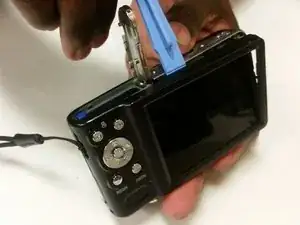

Используя пластиковый инструмент для открывания и палец, аккуратно подденьте и снимите внешний корпус.

Удалите винт длиной 3 мм, который удерживает печатную плату, с помощью отвертки Phillips #000.

Удалите любую ленту с печатной платы и экрана.

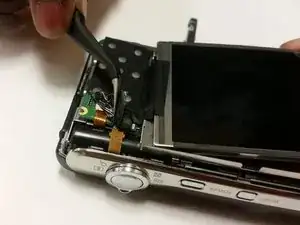

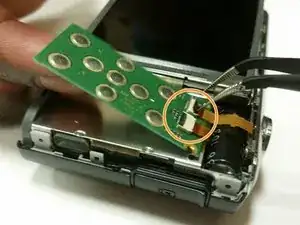

С помощью пинцета отключите провода от печатной платы и снимите её.

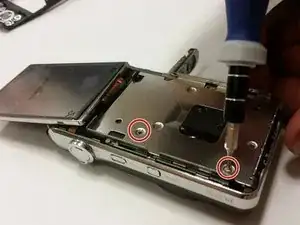

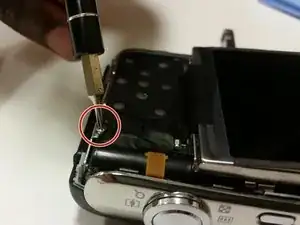

Опустите экран LCD вперед и удалите два винта длиной 3 мм под ним с помощью отвертки Phillips #000.

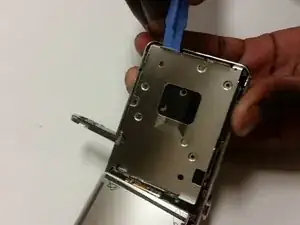

Удалите металлическую раму с помощью пластикового инструмента для открывания.

Поднимите черный защелку, куда подключается экран, и потяните за кабель, чтобы снять экран.

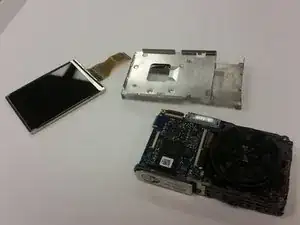

Отделите экран и металлическую раму от корпуса камеры.

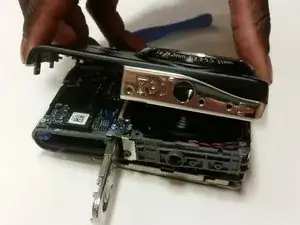

Удалите переднюю крышку камеры с помощью пальцев и пластикового инструмента для открывания.

Отложите экран и металлическую раму в сторону.

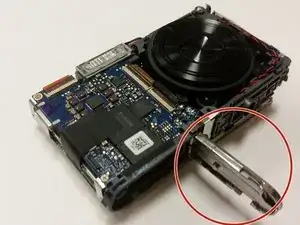

Откройте крышку батарейного отсека камеры.

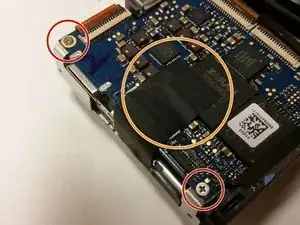

С помощью отвертки Phillips #000 удалите два винта длиной 3 мм, которые удерживают материнскую плату на месте.

На материнской плате может оставаться лента, если это так, удалите её.

Используя пинцет, удалите ленту с нижней части камеры.

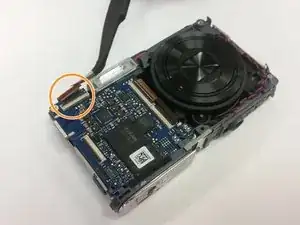

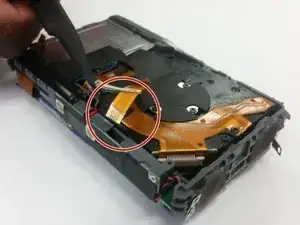

С помощью пинцета отключите кабель узла объектива, который находится внизу камеры, от материнской платы.

Удалите последний винт длиной 3 мм, который удерживает материнскую плату на месте.

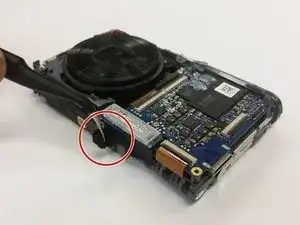

Используя пинцет, отключите кабель небольшого узла объектива от рамы камеры с задней стороны камеры.

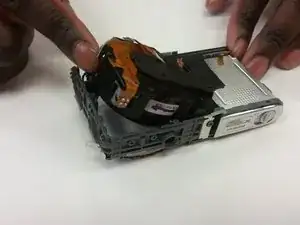

Аккуратно поднимите узел объектива из рамы.

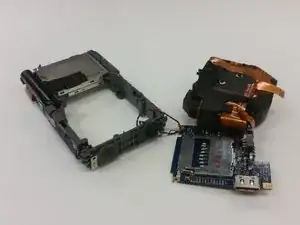

Отделите узел объектива, материнскую плату и камеру.

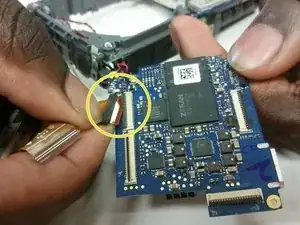

Используя пинцет, удалите маленький кабель с материнской платы.

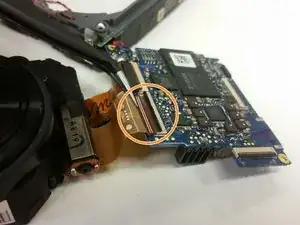

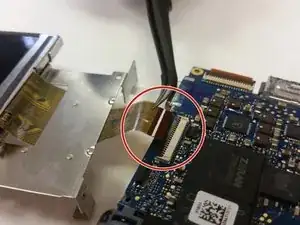

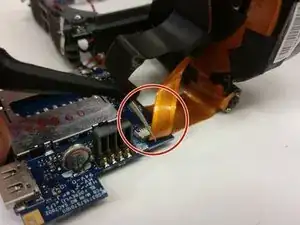

Используя пинцет, удалите первый большой кабель узла объектива с материнской платы.

Используя пинцет, удалите второй большой кабель узла объектива с материнской платы.

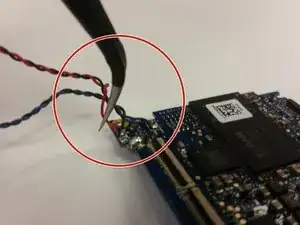

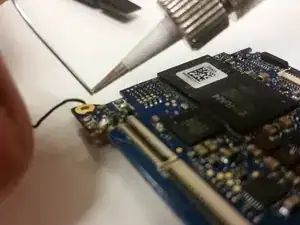

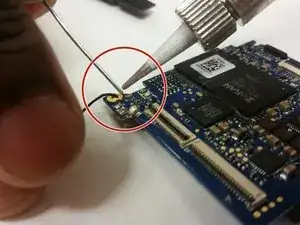

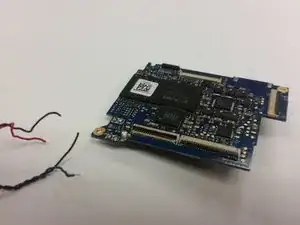

Отпаивайте четыре провода от старой материнской платы.

В последнюю очередь припаять функциональную материнскую плату на этом этапе и собрать устройство.
